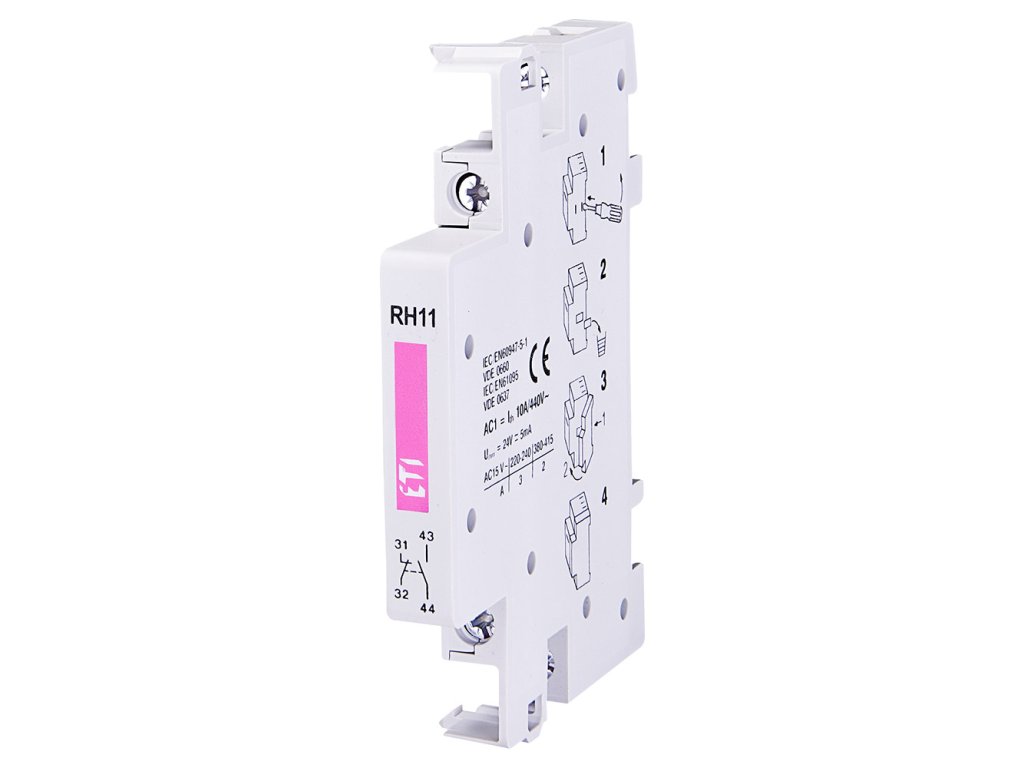

Pomocný kontakt pre stýkače ETI R25/R40/R63 – RH 11 (1x NO + 1x NC) (002461101)
Kód: 002461101
Podrobný popis
Expertný verdikt: Pomocný kontakt ETI RH 11 je kľúčovým príslušenstvom pre rozšírenie funkcionality výkonových modulárnych stýkačov. Umožňuje získať spätnú väzbu o stave silových kontaktov (napr. pre kontrolku na dverách rozvádzača) alebo realizovať jednoduchú logiku blokovania bez nutnosti použiť ďalšie relé.
Kľúčové vlastnosti
- ✔ Kombinácia kontaktov: 1x NO (spínací) + 1x NC (rozpínací).
- ✔ Jednoduchá montáž: Mechanicky sa spojí s bokom stýkača (nie sú potrebné nástroje).
- ✔ Kompatibilita: Určené pre modely ETI R 25, R 40 a R 63.
- ✔ Kompaktnosť: Šírka len 0,5 modulu (cca 9 mm).
Použitie v praxi
- Signalizácia zapnutia/vypnutia silového obvodu na panel rozvádzača.
- Vzájomné blokovanie dvoch stýkačov (reverzácia alebo záskok sietí).
- Poskytnutie informácie o stave pre nadradený riadiaci systém (PLC, Smart Home).
- Viac o príslušenstve k stýkačom nájdete v článku ako správne vybrať stýkač.
★ Rýchly výber / Na čo si dať pozor
- Tento modul nie je kompatibilný so stýkačmi série R 20 (20 A). Je určený len pre väčšie modely (25 A a viac).
- Kontakty sú pomocné (signálne), maximálny prúd je 3 A. Neslúžia na spínanie silovej záťaže!
- Montuje sa na pravú stranu stýkača.
Najčastejšie chyby pri výbere
- ✘ Pokus o montáž na 20 A stýkač (mechanicky nepasuje).
- ✘ Zapojenie silového obvodu (napr. svetla) priamo cez tieto kontakty – dôjde k ich zničeniu.
Ako overiť kompatibilitu pred objednávkou
- Skontrolujte typ vášho stýkača. Musí to byť ETI R 25, R 40 alebo R 63 (alebo verzie RD).
- Uistite sa, že máte vedľa stýkača v rozvádzači aspoň 9 mm miesta.
Kedy je to správna voľba
- ✔ Ak potrebujete monitorovať stav výkonného stýkača.
- ✔ Ak potrebujete vytvoriť logickú väzbu (ak beží A, nesmie bežať B).
Kedy radšej zvoliť iné riešenie:
- ✘ Ak potrebujete pridať ďalšie silové póly – na to tento modul neslúži.
Výhody v praxi
- ✔ Rozšíriteľnosť: Umožňuje dodatočne pridať funkcie do existujúceho rozvádzača.
- ✔ Bezpečnosť: Galvanicky oddelené kontakty od hlavných pólov.
Technické parametre
Kompatibilita a montáž
- Odstráňte krytku na boku stýkača (ak je prítomná).
- Nacvaknite pomocný kontakt mechanicky na telo stýkača.
- Overte mechanickú funkčnosť (pri zopnutí stýkača sa musí prepnúť aj pomocný kontakt).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Funguje to aj so stýkačmi iných značiek?
Nie, mechanická väzba je špecifická pre stýkače ETI. S inými značkami nebude fungovať.
Môžem pripojiť viac blokov na jeden stýkač?
Zvyčajne je možné pripojiť jeden blok z každej strany (ak to stýkač umožňuje), ale pre modulárne stýkače ETI je štandardom jeden blok na pravú stranu.
Je to vhodné pre 24V obvody?
Áno, kontakty sú bezpotenciálové a vhodné pre spínanie malých napätí (signálov).
Akú záťaž to znesie?
Maximálne 3 A. Je to určené pre kontrolky, cievky iných relé alebo vstupy PLC, nie pre motory alebo svetlá.
Pasuje to na R 20-20?
Nie, pre stýkače R 20 existuje iný typ príslušenstva (alebo žiadne, v závislosti od verzie). RH 11 je len pre R 25 a väčšie.
Čo znamená AC-15?
Je to kategória použitia pre spínanie elektromagnetických záťaží (cievok) v striedavých obvodoch.
Ako zistím, či je stýkač zopnutý?
Pomocou tohto kontaktu. Ak zapojíte kontrolku cez NO kontakt, bude svietiť len vtedy, keď je stýkač zopnutý.
Dodatočné parametre
| Kategória: | Pomocné kontakty a vypínacie spúšte |
|---|---|
| Hmotnosť: | 0.02 kg |
| EAN: | 3838895141358 |
| Druh produktu: | Stýkač |
| ? Stupeň krytia IP: | IP40 |
