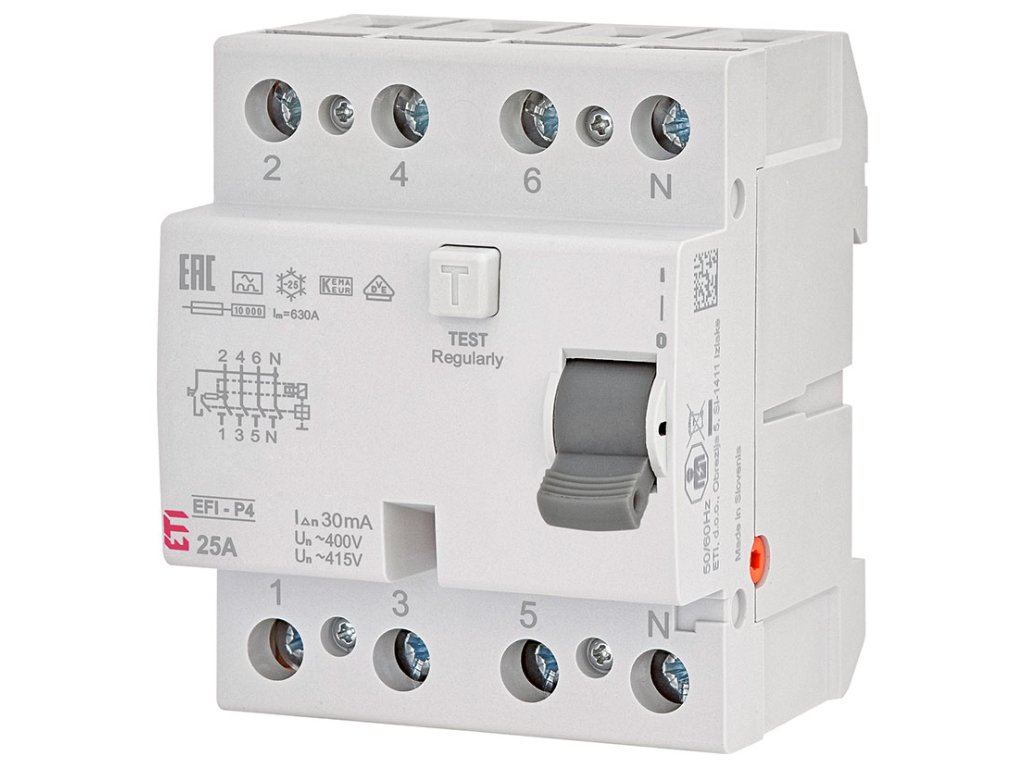

Prúdový chránič ETI EFI-P4 A 25/0.03 – 4-pólový, 25A, 30mA, 10kA (002061511)
Kód: 002061511
Podrobný popis
Expertný verdikt: Prúdový chránič ETI EFI-P4 je kľúčovým bezpečnostným prvkom pre moderné trojfázové inštalácie, kde sa vyžaduje ochrana pred úrazom elektrickým prúdom a vznikom požiaru. Typ A zaisťuje detekciu nielen striedavých, ale aj pulzujúcich jednosmerných reziduálnych prúdov, ktoré generujú spínané zdroje v domácej elektronike a IT technike. S vysokou skratovou odolnosťou 10 kA predstavuje robustné riešenie nad rámec bežných štandardov.
Kľúčové vlastnosti
- Typ A (citlivosť): Reaguje na striedavé aj pulzujúce jednosmerné chybové prúdy, čo je nevyhnutné pre obvody s modernou elektronikou (PC, práčky, LED drivery).
- Skratová odolnosť 10 kA: Vyššia odolnosť voči skratovým prúdom v porovnaní so štandardnými 6 kA modelmi, vhodná pre inštalácie s vyšším skratovým výkonom.
- 4-pólové prevedenie: Určené pre trojfázové siete (3+N) s napätím 400/415 V.
- Citlivosť 30 mA: Poskytuje ochranu osôb pred priamym dotykom so živými časťami (doplnková ochrana).
- Indikácia polohy: Jasná signalizácia stavu kontaktov pre bezpečnú údržbu.
Použitie v praxi
- Rodinné domy: Hlavný alebo skupinový chránič pre zásuvkové a svetelné obvody.
- Kuchyne a dielne: Ochrana obvodov s indukovanými záťažami a spotrebičmi s elektronickým riadením.
- Priemyselné aplikácie: Vďaka odolnosti 10 kA je vhodný aj do podružných rozvádzačov v priemysle.
★ Rýchly výber / Na čo si dať pozor
- Tento chránič má menovitý prúd 25 A. Predradený istič nesmie mať vyššiu hodnotu ako 25 A, aby nedošlo k preťaženiu kontaktov chrániča.
- Typ A je v mnohých nových projektoch už predpísaným štandardom namiesto staršieho typu AC.
- Pre správnu funkciu testovacieho tlačidla je nutné pripojenie na napätie.
Najčastejšie chyby pri výbere
- Použitie chrániča s nižším menovitým prúdom (In) ako je súčet prúdov v obvode alebo hodnota predradeného istenia.
- Zámena typu A (pre elektroniku) s typom AC (len pre odporové záťaže), ktorý nemusí pri moderných spotrebičoch správne vypnúť.
Ako overiť kompatibilitu pred objednávkou
- Skontrolujte, či potrebujete 4-pólový (3-fázový) prístroj.
- Overte, či hodnota 25 A postačuje pre plánované zaťaženie.
- Uistite sa, že v rozvádzači máte voľné miesto na DIN lište pre 4 moduly (šírka 72 mm).
Kedy je to správna voľba
- Ak rekonštruujete elektroinštaláciu a chcete vyššiu bezpečnosť (10 kA).
- Pre ochranu obvodov s počítačmi, stmievačmi alebo práčkami (Typ A).
Kedy radšej zvoliť iné riešenie:
- Ak je hlavný istič vyšší ako 25 A (napr. 32 A alebo 40 A), musíte zvoliť chránič s vyšším In (40 A alebo 63 A).
- Pre špecifické obvody s frekvenčnými meničmi môže byť vhodnejší typ F alebo B.
Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu 35 mm.
- Možnosť pripojenia pomocou prepojovacích líšt.
- Kompatibilný s príslušenstvom série EFI (pomocné kontakty, spúšte).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi typom A a AC?
Typ AC reaguje iba na striedavé reziduálne prúdy. Typ A reaguje na striedavé aj pulzujúce jednosmerné prúdy, ktoré sa vyskytujú v obvodoch s elektronikou (LED svetlá, PC zdroje). Typ A je preto bezpečnejší a modernejší.
Môžem tento chránič použiť, ak mám hlavný istič 25 A?
Áno. Ak je predradený istič 25 A alebo menej, tento 25 A chránič je vhodný. Ak by bol hlavný istič 32 A, museli by ste použiť 40 A chránič.
Čo znamená 10 kA?
Hodnota 10 kA (10 000 ampérov) udáva skratovú odolnosť prístroja. Znamená to, že chránič vydrží bez poškodenia prechod skratového prúdu tejto veľkosti (za podmienky predradeného istenia). Je to vyšší štandard ako bežných 6 kA.
Funguje testovacie tlačidlo aj bez napätia?
Nie, testovacie tlačidlo "T" vyžaduje pre svoju funkciu pripojené napätie, pretože simuluje poruchový prúd vnútorne.
Je vhodný pre hliníkové vodiče?
Štandardne sú svorky určené pre medené vodiče. Pre pripojenie hliníka sa odporúča použiť špeciálne pasty alebo redukčné svorky, aby sa zabránilo oxidácii.
Koľko miesta zaberie v rozvádzači?
Tento 4-pólový chránič zaberá šírku 4 modulov (cca 72 mm) na DIN lište.
Je tento chránič "oneskorený"?
Nie, podľa technickej špecifikácie (okamžitý/instantaneous) ide o bežný typ bez časového oneskorenia. Nie je selektívny.
Dodatočné parametre
| Kategória: | Prúdové chrániče (RCD, FI) - Ochrana života |
|---|---|
| Hmotnosť: | 0.303 kg |
| EAN: | 3838895864301 |
| Druh produktu: | Prúdový chránič |
| ? Typy prúdových chráničov: | A |
| ? Skratová odolnosť: | 10kA |
| ? Chránič kombi s ističom: | Nie |
| ? Menovitý prúd: | 25 A |
| ? Menovitý reziduálny prúd: | 30 mA |
| Počet pólov: | 4 |
| ? Stupeň krytia IP: | IP20 |
| Šírka v moduloch: | 4 |
| Typový rad: | EFI-P4 |
-
