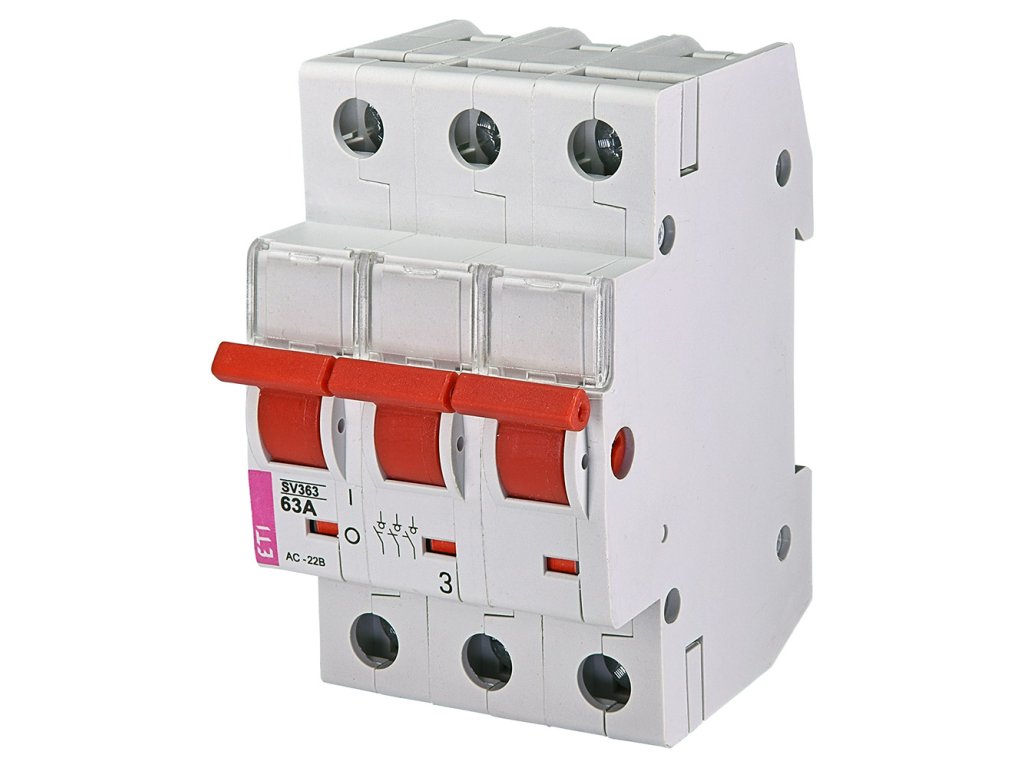

Hlavný vypínač ETI SV 363 3-pólový 63A na DIN lištu (002423314)
Kód: 002423314
Podrobný popis
Expertný verdikt: Model ETI SV 363 (002423314) je štandardom pre hlavné vypínanie v inštaláciách s prúdom do 63 A. Oproti slabším modelom (SV 325/340) disponuje masívnejšími svorkami, ktoré pojmú vodiče až do 50 mm², čo uľahčuje pripojenie hrubých prívodných káblov. Kategória AC-23B zaručuje bezpečné vypnutie aj pri induktívnej záťaži (motory).
Kľúčové vlastnosti
- ✔ Vysoký prúd 63 A: Dimenzovaný pre bežné maximálne zaťaženie rodinných domov a menších prevádzok.
- ✔ Robustné svorky: Umožňujú pripojenie vodičov od 1,5 mm2 až do 50 mm2, čo je výhoda pri použití hliníkových prívodov.
- ✔ Bezpečnosť: Dvojité prerušenie kontaktu a možnosť uzamknutia páčky v polohe OFF (vypnuté).
- ✔ Indikácia: Červená/zelená signalizácia polohy kontaktov priamo na prístroji.
Použitie v praxi
- Hlavný vypínač v elektromerových rozvádzačoch a domových skriniach.
- Odpájanie silových obvodov (kúrenie, klimatizácia, dielňa).
- Vypínač pre fotovoltické striedače (AC strana).
- Priemyselné rozvádzače a ovládacie skrine.
★ Rýchly výber / Na čo si dať pozor
- Menovitý prúd 63 A musí byť vyšší alebo rovný predradenému isteniu (hlavný istič pri elektromere). Ak máte hlavný istič 25 A, 32 A alebo 50 A, tento vypínač je vyhovujúci.
- Vypínač nemá funkciu ističa (nevypne pri skrate). Musí byť vždy istený predradenou poistkou alebo ističom.
- Pri zapájaní hliníkových vodičov nezabudnite na kontaktnú pastu a pravidelné doťahovanie.
- Viac o hlavných vypínačoch nájdete v kategórii Hlavné vypínače.
Najčastejšie chyby pri výbere
- ✘ Zámena za 63A istič – vypínač (SV) je lacnejší a slúži len na ovládanie, istič (B63) aj chráni.
- ✘ Poddimenzovanie vypínača (použitie 40A verzie na 63A prívod) – hrozí prehriatie.
- ✘ Použitie 3-pólového vypínača na vypínanie 4-vodičovej sústavy, kde je nutné odpojiť aj N (vtedy treba 4-pólový SV 463).
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu (TH35).
- Robustné svorky umožňujú pripojenie aj hrubších káblov (napr. 25 mm2 alebo 35 mm2), čo je bežné pri hlavných prívodoch.
- Možnosť pripojenia pomocou prepojovacej lišty.
- Plombovateľný v polohe ZAP aj VYP.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je to istič alebo vypínač?
Je to vypínač (odpínač záťaže). Nemá nadprúdovú ani skratovú spúšť. Slúži len na bezpečné manuálne odpojenie obvodu. Istenie musí byť zabezpečené iným prvkom (napr. poistkami v HDS).
Môžem ho použiť, ak mám hlavný istič 25 A?
Áno, bez problémov. Vypínač dimenzovaný na 63 A hravo zvládne prúd 25 A a bude mať veľkú rezervu a dlhšiu životnosť.
Dá sa do neho zapojiť hliníkový vodič?
Svorky sú primárne určené pre meď, ale pri použití špeciálnej kontaktnej pasty (napr. Wago) a pravidelnej kontrole je možné pripojiť aj hliník, ak to prierez dovoľuje (do 50 mm2).
Aký je rozdiel medzi SV 363 a SV 340?
Hlavný rozdiel je v menovitom prúde (63 A vs 40 A) a veľkosti svoriek. SV 363 má väčšie svorky (do 50 mm2), zatiaľ čo SV 340 má menšie (do 25 mm2).
Je páčka uzamykateľná?
Áno, vo vypnutej polohe je možné cez otvor v páčke prevliecť plombovací drôt alebo malý zámok.
Dodatočné parametre
| Kategória: | Hlavné vypínače a odpínače záťaže na DIN lištu |
|---|---|
| Hmotnosť: | 0.274 kg |
| EAN: | 3838895411543 |
| Druh produktu: | Spínač, prepínač |
