Podrobný popis
Komplet s krabicou Krytie: IP55 LED orientácia Odolnosť: IK08 Push-in svorky
Expertný verdikt Elmit

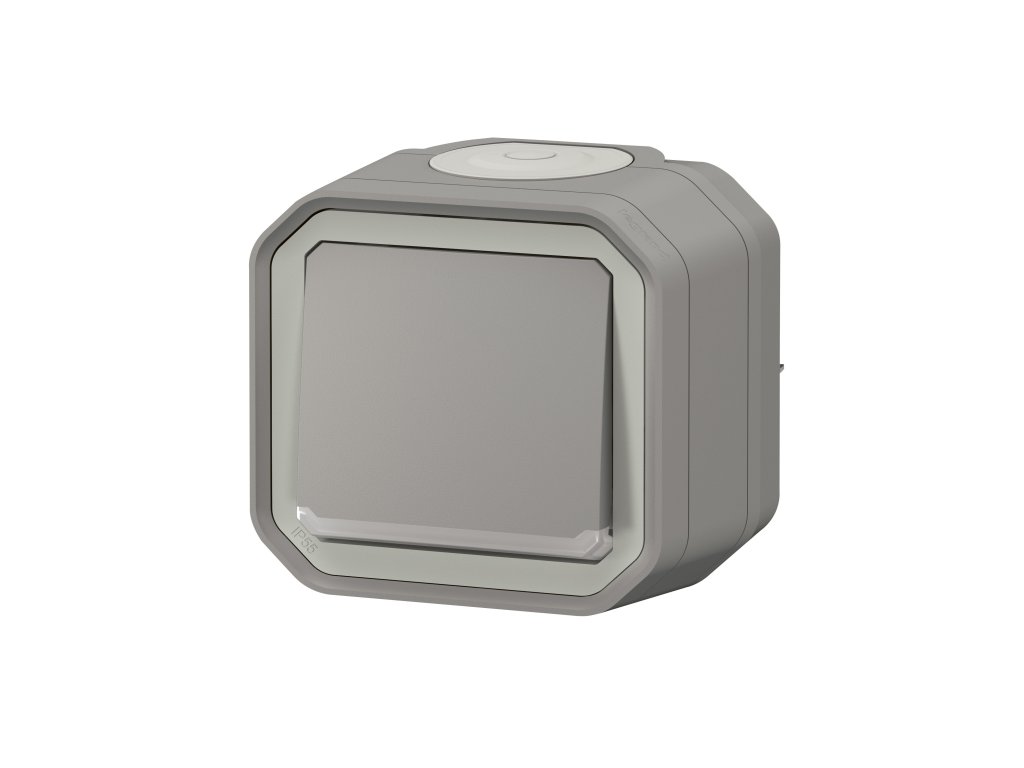

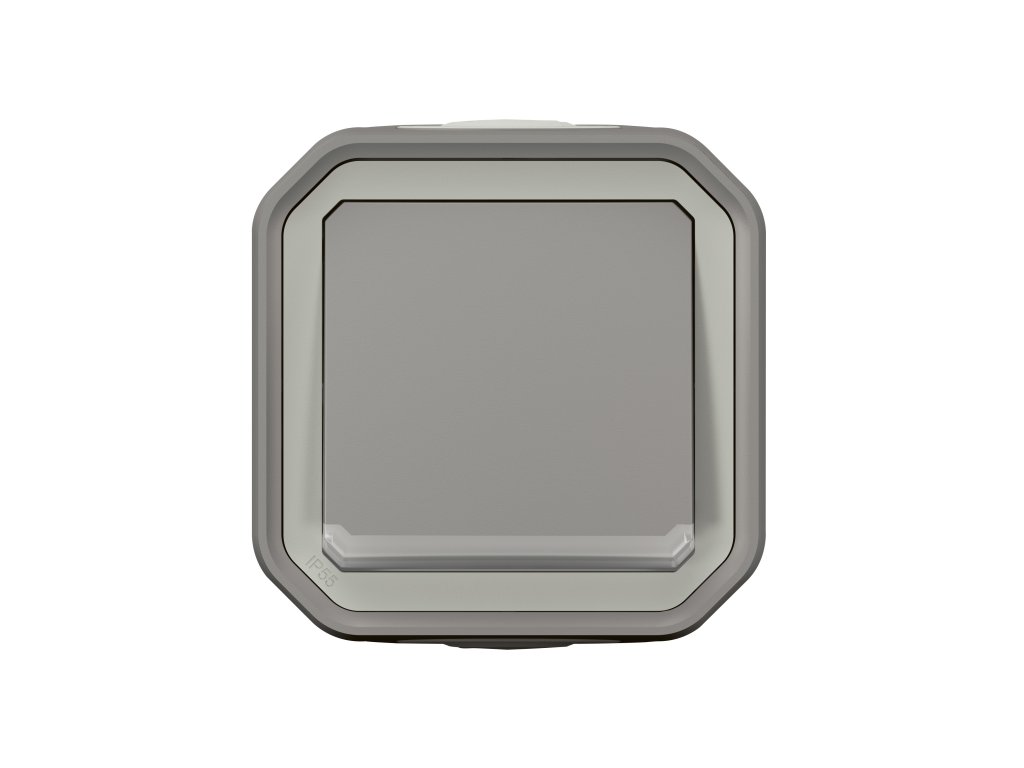

Striedavý prepínač Legrand Plexo 069713L s orientačným LED osvetlením je špičkovým riešením pre bezpečnú lokalizáciu vypínača v tmavých priestoroch. Tento kompletný výrobok obsahuje prístroj aj inštalačnú krabicu pre povrchovú montáž. Vďaka vysokému stupňu ochrany IP55 a mechanickej pevnosti IK08 je navrhnutý pre bezpečnú prevádzku v garážach, skladoch a exteriéroch, pričom vymeniteľná LED dióda zaisťuje dlhodobú funkčnosť svetelnej signalizácie.
Hlavné vlastnosti a použitie
- ✓ Obojsmerné ovládanie: Radenie č. 6 umožňuje ovládať jeden svetelný okruh z dvoch rôznych miest (napr. na oboch koncoch chodby).
- ✓ Orientačná LED dióda: Uľahčuje nájdenie vypínača v úplnej tme (svieti pri vypnutom stave svietidla).
- ✓ Krytie IP55: Prachotesná konštrukcia odolná voči tryskajúcej vode, certifikovaná pre exteriéry a vlhké prevádzky.
- ✓ Húževnatosť IK08: Prístroj odolá nárazom o sile 5 Joulov, čo zaručuje bezpečnosť v dielenskom prostredí.
- ✓ Push-in svorky: Moderné bezskrutkové pripojenie zaisťuje rýchlu inštaláciu a trvalú elektrickú stabilitu spoja.
- ✓ UV stabilný termoplast: Materiál nežltne a nekrehne ani pri inštalácii na priamom slnečnom svetle.
★ Na čo si dať pozor pri výbere?
Tento vypínač je ideálnym prvkom pre
elektroinštaláciu v garáži alebo technickej miestnosti, kde rozvody vediete po povrchu steny. Ak si nie ste istí rozdielom medzi radením 6 a inými typmi, odporúčame náš článok
prehľad radenia spínačov. Pre zachovanie krytia
IP55 v exteriéri dbajte na to, aby boli káble cez membránu krabice zavedené tesne. Význam tried ochrany vysvetľujeme v blogu o
stupňoch krytia IP.
Overenie kompatibility a vhodnosti
✘ Nevhodné pre: Zápustnú montáž pod omietku bez rozobratia a použitia špeciálneho rámu Plexo s tesnením.
✓ Zapojenie LED: Pre správnu funkciu orientačného svetla môže byť v niektorých schémach potrebné priviesť k vypínaču aj
neutrálny vodič.
✓ Typ rozvodu: Push-in svorky sú určené pre medené vodiče s prierezom od 1,5 mm2 do 2,5 mm2.
Technické parametre
| Typ prístroja | Striedavý prepínač (Radenie 6) |
| Orientačné svetlo | Áno (vymeniteľná LED) |
| Stupeň krytia IP | IP55 |
| Mechanická odolnosť | IK08 |
| Typ pripojenia | Push-in (bezkrutkové svorky) |
| Menovitý prúd | 10 AX |
| Materiál | Termoplast (bezhalogénový) |
| Rozmery (Š x V x H) | 82 x 85 x 61 mm |
| Farba | Sivá (RAL 7046) |
| Kapacita svoriek | 1,5 - 2,5 mm2 |
Časté otázky k prepínaču Legrand Plexo 069713L
Kliknutím na otázku zobrazíte stručnú odbornú odpoveď k výberu a zapojeniu produktu.
Je tento striedavý prepínač kompletný vrátane krabice?
Áno, model 069713L je kompletný výrobok pripravený na montáž na omietku, ktorý obsahuje mechanizmus prepínača s LED a inštalačnú krabicu Plexo.
Má tento vypínač orientačné LED svetlo?
Áno, prístroj je vybavený integrovanou vymeniteľnou LED diódou, ktorá slúži na orientáciu (uľahčuje nájdenie vypínača v tme).
Svieti kontrolka stále alebo len pri vypnutom svetle?
V typickom orientačnom zapojení LED svieti vtedy, keď je ovládané svetlo vypnuté. To umožňuje vypínač v tme bezpečne lokalizovať.
Je vypínač Legrand Plexo vhodný na montáž vonku na fasádu?
Určite áno. Vďaka vysokému krytiu IP55 a UV stabilite materiálu je tento komplet určený pre exteriéry, fasády aj priemyselné haly.
Ako funguje bezskrutkové pripojenie vodičov?
Vypínač využíva push-in svorky. Tuhý odizolovaný vodič stačí jednoducho zasunúť do otvoru, kde ho pružinový mechanizmus pevne zafixuje.
Môžem tento vypínač použiť pre ovládanie svetla z dvoch miest?
Áno, radenie č. 6 (striedavý prepínač) je určené práve na tento účel. Pri inštalácii dvoch takýchto vypínačov môžete svetlo ovládať z oboch strán miestnosti.
Je LED dióda v prípade poruchy vymeniteľná?
Áno, séria Plexo využíva zásuvné LED moduly, ktoré je možné v prípade potreby vymeniť bez nutnosti demontáže celého vypínača zo steny.
Aký prierez káblov je vhodný pre Push-in svorky?
Automatické svorky sú určené pre medené vodiče s prierezom od 1,5 mm2 do 2,5 mm2 (tuhé drôty aj lanká s dutinkami).
Znesie vypínač mechanické nárazy v garáži?
Áno, vďaka klasifikácii IK08 je vypínač odolný voči nárazom o sile 5 Joulov, čo zaručuje bezpečnosť v pracovnom a dielenskom prostredí.
Dá sa prístroj použiť v nevykurovaných priestoroch?
Áno, prevádzková teplota vypínača je od -10 stupňov Celzia, čo vyhovuje podmienkam v SR pre garáže aj vonkajšie prístrešky.
PLEXO IP55: Všestranná vodeodolná rada vypínačov pre každý projekt
