V skratke:
- Štruktúrovaná kabeláž je štandardizovaný systém pre prenos dát (LAN, internet, VoIP), ktorý môžete použiť v rodinnom dome, administratíve aj dátovom centre.
- Opiera sa o normy TIA/EIA-568 a ISO/IEC 11801, ktoré definujú kategórie káblov (Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A) a parametre prenosu.
- Pre bežnú domácu a kancelársku sieť dnes najčastejšie odporúčame Cat 6 alebo Cat 6A, pre náročnejšie aplikácie (10GbE, servery) je vhodné Cat 6A.
- Správna voľba tienenia (UTP, F/UTP, U/FTP, S/FTP) pomáha potlačiť rušenie a zlepšiť stabilitu prenosu, najmä v priemysle alebo v kábloch ťahaných pri silových vedeniach.
- Bezhalogénové káble LSOH/LSFROH zvyšujú bezpečnosť pri požiari v budovách s vyššou koncentráciou ľudí (kancelárie, školy, nemocnice).
Čo je štruktúrovaná kabeláž? Štruktúrovaná kabeláž je systémovo navrhnutá dátová kabeláž v budove, ktorá pomocou štandardizovaných komponentov (káble, zásuvky, patch panely, racky) umožňuje spoľahlivý a rozšíriteľný prenos dát.
Akú kategóriu zvoliť? Pre novú inštaláciu v domácnosti alebo menšej firme je dnes rozumným štandardom Cat 6 alebo Cat 6A, ktoré spoľahlivo podporujú gigabitové a 10-gigabitové siete na bežné vzdialenosti.
Prejsť do kategórie Štruktúrovaná kabeláž Pozrieť sieťové (LAN) káble
Štruktúrovaná kabeláž – prečo je dôležitá a aké normy ju definujú
Štruktúrovaná kabeláž je základnou infraštruktúrou modernej počítačovej siete. Umožňuje pripojiť počítače, servery, IP telefóny, kamery, Wi-Fi prístupové body či multimediálne zariadenia do jedného spoločného systému.
Opiera sa o dve kľúčové skupiny noriem:
- TIA/EIA-568 (aktuálne verzia C a novšie dodatky): americká norma definujúca štruktúrovanú kabeláž (topológia, dĺžky, kategórie, zapojenia konektorov RJ45 a pod.).
- ISO/IEC 11801: medzinárodná norma stanovujúca požiadavky na kabelážne systémy pre dátové siete v kanceláriách, bytových domoch a dátových centrách.
Cieľom týchto noriem je zabezpečiť, aby správne navrhnutý kabelážny systém dlhodobo zvládal požadované prenosové rýchlosti a bolo možné ho jednoducho rozširovať.
Kategórie štruktúrovanej kabeláže – Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A
Kategória (Cat) udáva elektrické vlastnosti kabeláže, maximálnu pracovnú frekvenciu a z nej vyplývajúcu podporovanú prenosovú rýchlosť a aplikácie.
Pre novú inštaláciu v rodinnom dome alebo bežnej kancelárii odporúčame Cat 6 alebo Cat 6A. Staršiu Cat 5e má zmysel použiť skôr pri menších alebo dočasných projektoch.
Prehľad základných kategórií
- Cat 5e: šírka pásma do 100 MHz, podporuje Gigabit Ethernet (1000Base-T). Dlho najrozšírenejšia kategória v štruktúrovanej kabeláži, vhodná pre menej náročné inštalácie.
- Cat 6: šírka pásma do 250 MHz, vyššia rezerva pre gigabitové aplikácie a lepšie vlastnosti pre napájanie PoE. Vhodná ako minimum pre nové inštalácie.
- Cat 6A: šírka pásma do 500 MHz, navrhnutá na prenos 10Gigabit Ethernetu (10GBase-T) na bežné vzdialenosti v štruktúrovanej kabeláži.
- Cat 7/7A: kategórie podľa ISO/IEC 11801 (nie TIA/EIA), s pracovnou frekvenciou až 600 MHz (Cat 7) resp. 1000 MHz (Cat 7A), typicky s plne tieneným prevedením.
Tabuľka kategórií štruktúrovanej kabeláže (Cat)
| Kategória | Popis a typické použitie |
|---|---|
| Cat 5e | Vychádza z pôvodnej kategórie 5 so šírkou pásma do 100 MHz. Vďaka cene je stále veľmi rozšírená, podporuje Gigabit Ethernet (1000Base-T) po tienených aj netienených kábloch s konektormi RJ45. Prenos 1 Gb/s je však praktickým limitom pre túto kategóriu. Vhodná pre menšie siete alebo rekonštrukcie, kde netreba dlhodobo počítať s 10GbE. |
| Cat 6 | Navrhnutá so širším pásmom (do 250 MHz). Podporuje Gigabit Ethernet (1000Base-T) a pri kvalitnej inštalácii a kratších dĺžkach môže zvládnuť aj 10GbE, nie je však na to primárne určená. Oproti Cat 5e prináša vyššiu spoľahlivosť prenosu a vďaka lepším vodičom aj lepšie vlastnosti pre PoE napájanie (IP kamery, Wi-Fi AP, VoIP telefóny). |
| Cat 6A | Najrozumnejší „budúci štandard“ pre novú kabeláž. Šírka pásma do 500 MHz, navrhnutá pre plnohodnotný prenos 10Gigabit Ethernetu (10GBase-T) na bežné dĺžky metalickej kabeláže. Dostupná v tienenej aj netienenej verzii. Vhodná pre moderné kancelárie, serverovne a projekty, ktoré majú vydržať viac ako jedno technologické obdobie. |
| Cat 7 | Kategória definovaná v ISO/IEC 11801, s pracovnou frekvenciou do približne 600 MHz. Typicky používa plne tienené káble (S/FTP) a iné konektory ako RJ45. V praxi sa menej rozšírila, najmä kvôli nekompatibilite konektorov a obmedzeným reálnym výhodám oproti Cat 6A. |
| Cat 7A | Evolúcia Cat 7 s pracovnou frekvenciou až 1000 MHz. Opäť ide o plne tienenú kabeláž so špeciálnymi konektormi a vysokými nárokmi na meranie a inštaláciu. Použitie je skôr špecifické – pre bežné LAN siete v kanceláriách a domácnostiach je Cat 6A vo väčšine prípadov praktickejšia a ekonomickejšia voľba. |
Rýchly výber štruktúrovanej kabeláže podľa scenára
Ak nechcete študovať normy do detailov, môžete sa orientovať podľa typického scenára použitia:
- Rodinný dom / moderný byt
Odporúčanie: Cat 6A, U/UTP alebo F/UTP, ideálne bezhalogénové prevedenie LSOH.
Využitie: internet, streaming, smart TV, IP kamery, Wi-Fi access pointy, herné konzoly. - Menšia firma / kancelária (SME)
Odporúčanie: Cat 6A, U/FTP alebo F/UTP, LSOH.
Využitie: firemná LAN, cloud služby, VoIP, IP telefónia, centrálne úložisko (NAS). - Serverovňa / rack s NAS a servermi
Odporúčanie: Cat 6A, U/FTP alebo F/FTP, LSFROH podľa požiadaviek projektu.
Využitie: 10GbE pripojenia medzi servermi, storage, backup, virtualizácia. - Priemysel, haly, priestory pri silových rozvodoch
Odporúčanie: tienené riešenia U/FTP, F/FTP, S/FTP s LSOH/LSFROH podľa požiarnej klasifikácie objektu.
Využitie: riadiace systémy, IP kamery, priemyselné PC, výrobné technológie.
Vždy je vhodné návrh konzultovať s projektantom alebo odbornou firmou, aby kabeláž spĺňala technické a bezpečnostné požiadavky konkrétnej budovy.
Tienenie dátových káblov – UTP, FTP, STP, S/FTP a ďalšie označenia
UTP vs FTP vs S/FTP v skratke: UTP je netienený kábel vhodný do bežných domácností a kancelárií. FTP (F/UTP) má celkové tienenie fóliou a poskytuje lepšiu odolnosť voči rušeniu. S/FTP má tienené páry aj opletenie a používa sa v náročných alebo priemyselných inštaláciách s vyšším rušením.
Tienenie znižuje elektromagnetické rušenie (EMI) a presluchy medzi pármi. Je dôležité najmä v priemyselnom prostredí, serverovniach a všade tam, kde sú dátové káble vedené blízko silových rozvodov alebo zdrojov rušenia.
| Označenie | Popis tienenia |
|---|---|
| U/UTP (UTP) | Netienený kábel – bez celkového tienenia aj bez tienenia jednotlivých párov. Najpoužívanejší typ v bežných domácich a kancelárskych inštaláciách. |

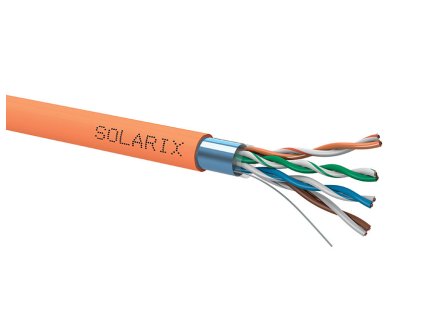

| F/UTP (FTP) | Kábel s celkovým tienením fóliou okolo všetkých párov, páry samotné nie sú tienené. Vhodné tam, kde je potrebná vyššia odolnosť voči rušeniu. |
| U/FTP | Bez celkového tienenia, ale každý pár je tienený fóliou. Znižuje presluchy medzi pármi, vhodné pre vyššie kategórie (napr. Cat 6A). |
| F/FTP | Každý pár je tienený fóliou a zároveň je prítomné aj celkové tienenie fóliou. Dobre odoláva rušeniu aj na dlhších trasách. |
| S/FTP | Každý pár tienený fóliou a celkové tienenie tvorí opletenie (sieťka). Ide o jedno z najrobustnejších riešení, typické pre Cat 7 a Cat 7A. |
| SF/UTP | Kombinácia celkového tienenia fóliou aj opletením okolo všetkých párov, samotné páry nie sú tienené. Používa sa v náročnejších prostrediach. |
Pre väčšinu domácich a kancelárskych inštalácií je U/UTP alebo F/UTP plne postačujúce. Plne tienené riešenia (U/FTP, F/FTP, S/FTP) majú zmysel tam, kde je zvýšené rušenie (strojárske haly, rozvádzače, inštalácie pri silových vedeniach).
Bezpečnostné a ochranné vlastnosti káblov – LSOH, LSFROH
Okrem prenosových vlastností je pri návrhu kabeláže dôležitá aj bezpečnosť pri požiari. Tu prichádzajú na rad bezhalogénové materiály a požiarne normy.
- LSOH (Low Smoke Zero Halogen): bezhalogénový kábel, ktorý pri horení uvoľňuje výrazne menej dymu a korozívnych plynov. Je odolný voči šíreniu plameňa podľa normy STN-IEC 60332-1.
- LSFROH: bezhalogénový kábel s vyššími požiarnymi parametrami – odolný voči šíreniu plameňa podľa STN-IEC 60332-3C. Vhodný pre priestory s vyššou koncentráciou ľudí a náročnejšími bezpečnostnými požiadavkami.
Odporúčanie pre budovy s ľuďmi: LSOH / LSFROH
V administratívnych budovách, školách, nemocniciach a komerčných objektoch sa dnes čoraz častejšie vyžaduje použitie bezhalogénových káblov podľa požiadaviek požiarnej bezpečnosti a projektovej dokumentácie.
Najčastejšie chyby pri štruktúrovanej kabeláži
Aj kvalitný materiál môže zlyhať, ak je zle navrhnutý alebo nainštalovaný. Medzi najčastejšie chyby patria:
- Miešanie rôznych kategórií v jednej trase: kombinácia Cat 5e, Cat 6 a Cat 6A v jednej linke. Celá trasa sa potom správa ako najslabšia kategória.
- Ťahanie dátových káblov tesne pri silových vedeniach: bez tienenia a odstupu môže dochádzať k rušeniu a výpadkom spojenia.
- Príliš dlhé patch káble namiesto pevnej kabeláže: namiesto pevnej linky z racku do zásuvky sa používajú desiatky metrov patch káblov, čo komplikuje správu a zhoršuje parametre linky.
- „No-name“ káble bez deklarovaných parametrov: káble bez certifikácie, označenia kategórie alebo bez požiarnej triedy môžu zlyhať pri vyšších rýchlostiach alebo pri požiari.

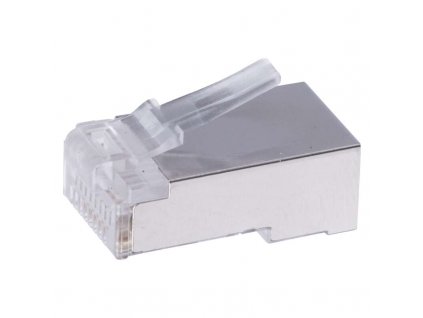

- Nekvalitné krimpovanie konektorov RJ45: lisovanie konektorov bez správneho náradia a bez následného testu vedie k prerušovaným chybám, ktoré sa hľadajú veľmi ťažko.
Vyhnúť sa týmto chybám je často lacnejšie, než dodatočne opravovať alebo prekáblovávať hotovú inštaláciu.
Odporúčané produkty a kategórie
Pri návrhu a nákupe štruktúrovanej kabeláže vám môžu pomôcť nasledujúce kategórie na elmit.sk:
- Štruktúrovaná kabeláž – prehľad dátových káblov, príslušenstva a komponentov pre LAN siete.
- Sieťové (LAN) káble – krútené páry (twisted pair) Cat 5e, Cat 6, Cat 6A pre domáce aj firemné siete.
- Dátové a TV koaxiálne káble – káble pre dátové a televízne rozvody (TV/SAT, internet od operátora).

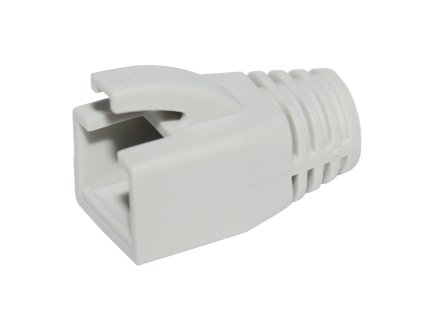

- Konektory a príslušenstvo TV/DATA – konektory RJ45, F-konektory, redukcie a montážne príslušenstvo pre dátové a TV rozvody.
- Dátové rackové skrine – nástenné aj stojanové RACK skrine pre umiestnenie patch panelov a aktívnych prvkov.
- Príslušenstvo k RACK skriniam – police, organizéry, vetranie a ďalšie doplnky pre prehľadnú kabeláž v rozvádzači.
Ak si nie ste istí, akú kategóriu káblov, tienenie alebo typ príslušenstva zvoliť, napíšte nám cez kontaktný formulár alebo uveďte svoju otázku v poznámke objednávky – radi vám poradíme.
Prejsť do kategórie Štruktúrovaná kabelážFAQ – často kladené otázky
Čo je štruktúrovaná kabeláž a kde sa používa?
Štruktúrovaná kabeláž je štandardizovaný systém dátových káblov, zásuviek a rozvádzačov, ktorý prenáša dáta v počítačových sieťach. Používa sa v rodinných domoch, administratívnych budovách, serverovniach aj priemyselných objektoch.
Aký je rozdiel medzi Cat 5e, Cat 6 a Cat 6A?
Cat 5e pracuje do 100 MHz a spoľahlivo podporuje 1 Gb/s. Cat 6 má pásmo 250 MHz a vyššiu rezervu pre gigabitové prenosy, Cat 6A má 500 MHz a je navrhnutá pre 10GbE (10GBase-T) na bežné vzdialenosti. Pre nové inštalácie je preto Cat 6 alebo Cat 6A lepšou voľbou než Cat 5e.
Akú kategóriu káblov mám zvoliť pre domácu sieť?
Pre moderný rodinný dom odporúčame minimálne Cat 6, ideálne Cat 6A, aby ste mali rezervu pre 10GbE do budúcnosti. Cat 5e má zmysel len pri menších alebo rozšírených inštaláciách, kde netreba dlhodobú rezervu výkonu.
Kedy potrebujem tienený kábel (FTP, U/FTP, S/FTP) a kedy stačí UTP?
V bežných kanceláriách a domácnostiach často stačí U/UTP alebo F/UTP. Tienené káble (U/FTP, F/FTP, S/FTP) sú vhodné najmä v priemysle, serverovniach a tam, kde vediete dátové káble v blízkosti silových rozvodov alebo zdrojov rušenia.
Je kategória Cat 7 alebo Cat 7A vhodná pre bežnú LAN sieť?
Cat 7 a Cat 7A prinášajú vyššiu pracovnú frekvenciu, ale používajú iné konektory a sú náročnejšie na meranie a montáž. Pre bežné LAN siete v kanceláriách a domácnostiach je z hľadiska pomeru cena/výkon praktickejšia kategória Cat 6A.
Čo znamenajú označenia LSOH a LSFROH pri kábloch?
LSOH a LSFROH označujú bezhalogénové káble s nižšou dymivosťou a obmedzeným uvoľňovaním korozívnych plynov pri požiari. LSFROH má spravidla vyššie požiarne parametre podľa STN-IEC 60332-3C a je vhodný pre objekty s prísnejšími požiarnymi požiadavkami.
Môžem kombinovať rôzne kategórie káblov v jednej inštalácii?
Technicky je to možné, ale výsledná sieť sa vždy správa podľa najslabšieho článku – teda najnižšej kategórie. Preto odporúčame v rámci jednej novej inštalácie držať jednotnú kategóriu, napríklad všade Cat 6A.
