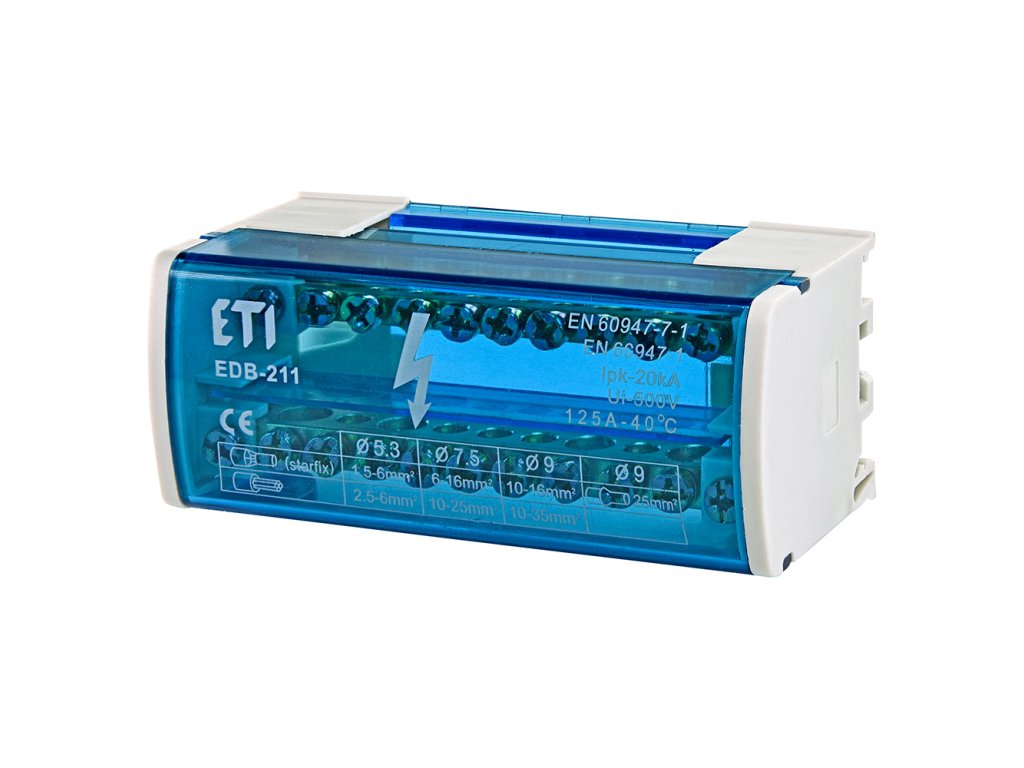

Rozbočovací blok na DIN lištu 125A 2-pólový – ETI EDB-211 (001102301)
Kód: 001102301
Podrobný popis
Expertný verdikt: Rozbočovací blok ETI EDB-211 je profesionálnym riešením pre distribúciu energie v rozvádzačoch. S kapacitou 125 A a 20 kA skratovou odolnosťou bezpečne zvládne napájanie menších aj stredných objektov. Jeho 2-pólová konštrukcia (2x11 výstupov) šetrí miesto a sprehľadňuje zapojenie fázového a neutrálneho vodiča.
Kľúčové vlastnosti
- ✔ Vysoká zaťažiteľnosť: Menovitý prúd až 125 A umožňuje napájať celú sekciu rozvádzača.
- ✔ Kompaktné rozmery: Šírka 100 mm pri 2 póloch šetrí miesto na DIN lište.
- ✔ Variabilita pripojenia: Každý pól má 11 svoriek rôznych prierezov (od 1,5 do 16 mm²).
- ✔ Bezpečnosť: Krytie IP20 a izolačné napätie 500 V.
Použitie v praxi
- Rozdelenie prívodu v domových a priemyselných rozvádzačoch (napr. za hlavným vypínačom).
- Vytvorenie uzlov N a PE (alebo L a N) v podružných skriniach.
- Distribúcia DC napätia (napr. vo fotovoltických systémoch do 400 V DC).
- Prehľadná organizácia káblov pri rekonštrukciách (pozri článok o domovej inštalácii).
★ Rýchly výber / Na čo si dať pozor
- Blok je 2-pólový. Je vhodný pre 1-fázové systémy (L + N) alebo DC systémy (+ a -). Pre 3-fázové sústavy (TN-S) potrebujete 4-pólový blok (EDB-4xx).
- Skontrolujte prierezy vodičov. Maximálny prierez do svorky je 16 mm² (s dutinkou). Pre hrubšie prívodné káble (25-35 mm²) zvoľte väčší model.
- Materiál svoriek je mosadz (MO-57). Priame pripojenie hliníka sa neodporúča bez špeciálnej úpravy.
Najčastejšie chyby pri výbere
- ✘ Snaha pripojiť prívodný kábel 25 mm² alebo 35 mm² (svorky sú len do 16 mm²).
- ✘ Použitie v exteriéri bez vhodnej skrinky (blok má krytie len IP20).
Ako overiť kompatibilitu pred objednávkou
- Spočítajte počet potrebných vývodov (max 11 na jeden pól).
- Zmerajte šírku na DIN lište (blok zaberie 100 mm, čo je cca 5,5 modulu).
- Overte maximálny prúd v obvode (istič pred blokom nesmie byť silnejší ako 125 A).
Kedy je to správna voľba
- ✔ Ak potrebujete v rozvádzači urobiť poriadok a zbaviť sa "hniezd" káblov pod jednou skrutkou.
- ✔ Pre profesionálne zapojenie podružných rozvádzačov.
Kedy radšej zvoliť iné riešenie:
- ✘ Ak máte prívodný kábel hrubší ako 16 mm² – použite stupňovitú svorkovnicu alebo väčší blok.
Výhody v praxi
- ✔ Transparentný kryt: Umožňuje vizuálnu kontrolu spojov bez demontáže.
- ✔ Izolácia: Každý mosadzný mostík je izolovaný, čo znižuje riziko skratu.

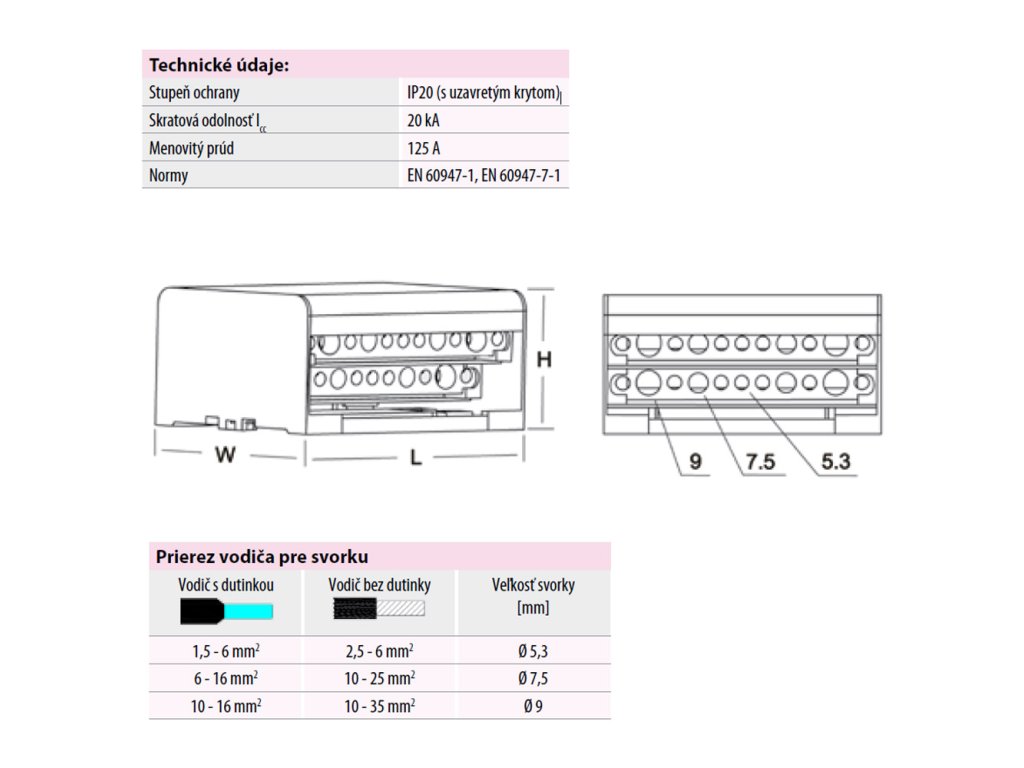

Technické parametre
Kompatibilita a montáž
- Inštalácia zacvaknutím na DIN lištu TH35 alebo skrutkami na montážnu dosku (cez otvory na koncoch).
- Skrutkové spoje pevne dotiahnite.
- Kryt je odnímateľný pre ľahší prístup pri montáži.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem do svoriek pripojiť hliníkové vodiče?
Svorky sú z mosadze, čo je primárne určené pre meď. Pripojenie hliníka je rizikové (elektrochemická korózia). Ak je to nevyhnutné, musíte použiť Cu/Al podložky alebo špeciálnu kontaktnú pastu a pravidelne spoj kontrolovať, inak hrozí vyhriatie. Odporúčame používať len medené vodiče.
Aký je maximálny prierez vodiča?
Najväčšie svorky (4 kusy na blok) pojmú vodič do 16 mm² (pevný drôt) alebo lanko s dutinkou. Pre hrubšie káble tento blok nie je vhodný.
Dá sa blok upevniť skrutkami?
Áno, okrem úchytu na DIN lištu má na koncoch otvory pre montáž skrutkami priamo na panel rozvádzača.
Sú póly prepojené?
Nie, dva mosadzné mostíky sú od seba elektricky izolované. Môžete jeden použiť pre Fázu (L) a druhý pre Neutrál (N).
Je kryt súčasťou balenia?
Áno, blok sa dodáva kompletný s plastovým krytom, ktorý zabezpečuje ochranu proti dotyku živých častí.
Môžem ho použiť pre jednosmerný prúd (DC)?
Áno, blok je dimenzovaný na napätie do 400 V AC/DC. Je vhodný napríklad pre rozvody 12V, 24V alebo 48V.
Koľko miesta zaberie v rozvádzači?
Šírka je 100 mm, čo zodpovedá približne 5,5 štandardným modulom (17,5 mm).
Dodatočné parametre

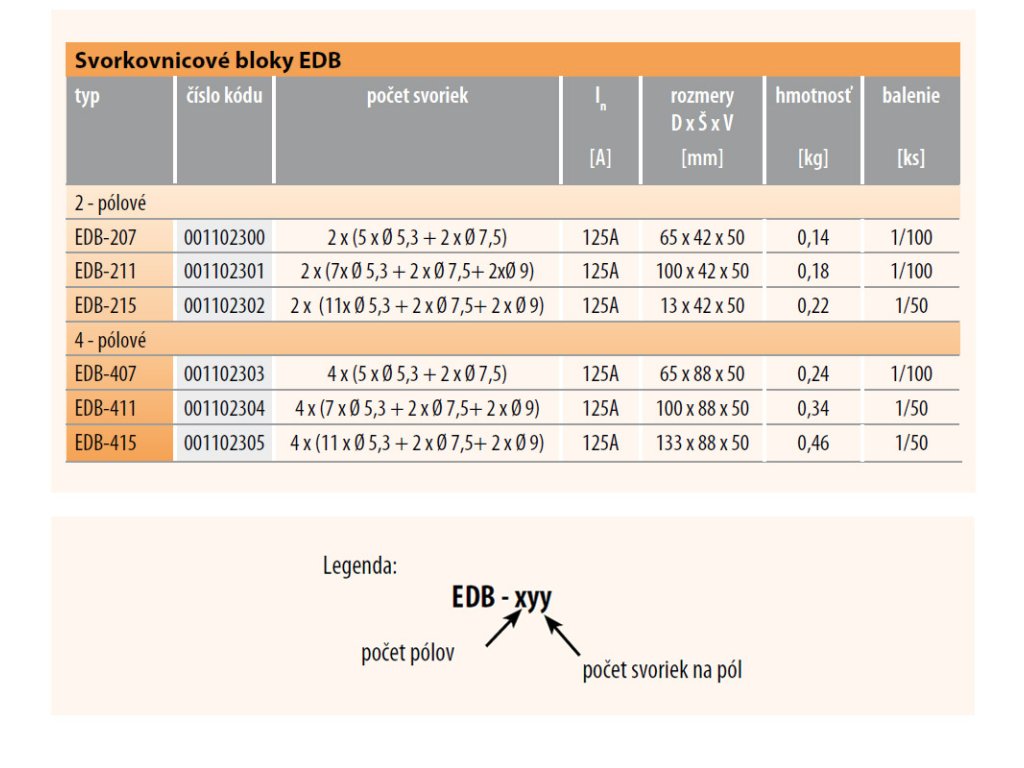

| Kategória: | Svorkovnice na DIN lištu a rozbočovacie bloky |
|---|---|
| Hmotnosť: | 0.18 kg |
| EAN: | 3838895633327 |
| Druh produktu: | Svorka, svorkovnica |
| Počet pólov: | 2 |
