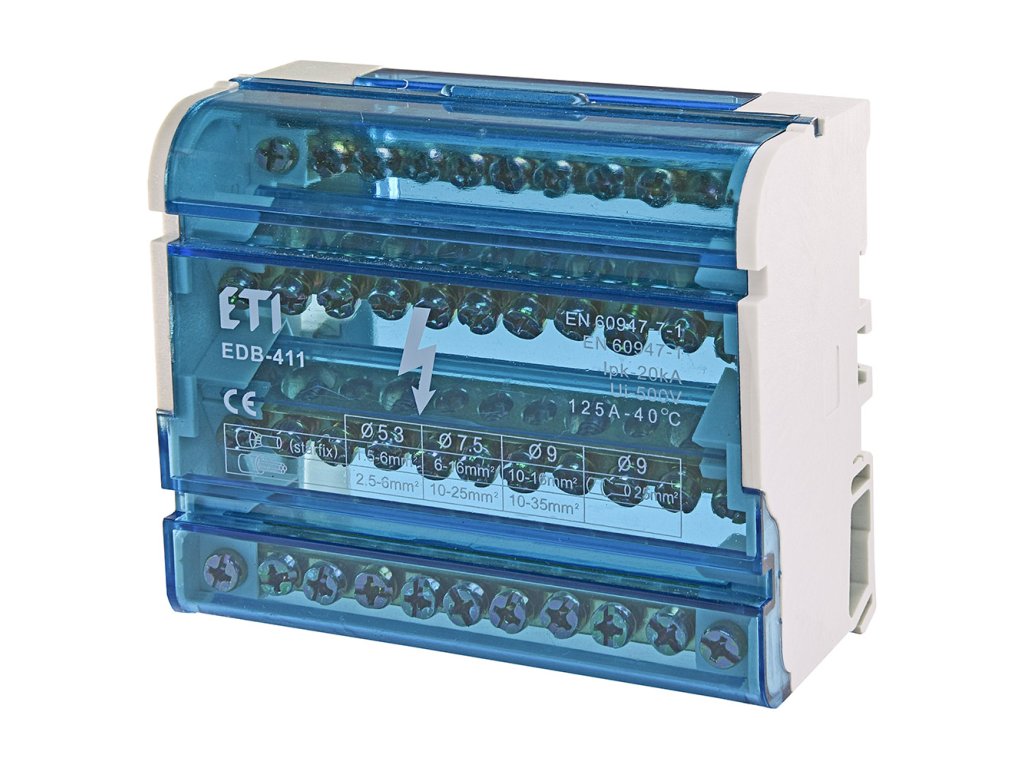

Rozbočovací blok ETI EDB-411 4-pólový 125A (4x11 svoriek) na DIN lištu (001102304)
Kód: 001102304
Podrobný popis
Expertný verdikt: Blok ETI EDB-411 je ideálnym riešením pre hlavné uzly v 3-fázových inštaláciách do 125 A. So 4 oddelenými pólmi (L1, L2, L3, N) nahrádza zložité "slučkovanie" vodičov a zvyšuje prehľadnosť skrine. Vysoký počet svoriek (11 na fázu) umožňuje pripojiť viacero výstupných okruhov bez potreby ďalších svorkovníc.
Kľúčové vlastnosti
- ✔ 4-pólové prevedenie: Kompaktné rozdelenie 3 fáz a neutrálneho vodiča v jednom tele so šírkou 100 mm (cca 5,5 modulu).
- ✔ Veľká kapacita svoriek: Každý pól má 11 otvorov (2x do 16 mm2 pre prívod/odvod + 2x do 16 mm2 + 7x do 6 mm2 pre odbočky).
- ✔ Vysoká odolnosť: Skratová odolnosť 20 kA a robustné telo z polyamidu (PA) a mosadze (MO-57).
- ✔ Jednoduchá montáž: Uchytenie na DIN lištu TH35 alebo skrutkami na panel. Odnímateľný priehľadný kryt.
Použitie v praxi
- Distribúcia napájania v hlavných a podružných 3-fázových rozvádzačoch.
- Pripojenie viacerých prúdových chráničov alebo ističov z jedného prívodu.
- Prehľadné usporiadanie vodičov v priemyselných skriniach (L1/L2/L3/N).
- Riešenie "uzla" pre rozdelenie prívodného kábla na viacero smerov.
★ Rýchly výber / Na čo si dať pozor
- Celkový prúd cez blok nesmie prekročiť 125 A. Ak máte hlavný istič 160 A a viac, potrebujete silnejšiu verziu (napr. EDB-413-160A).
- Do najmenších svoriek (O5,3 mm) sa spoľahlivo zmestí vodič do 6 mm². Pre 10 mm² použite väčšie svorky (O7,5 mm).
- Všetky 4 lišty sú izolované. Ak potrebujete 5 pólov (L1, L2, L3, N, PE), musíte pridať samostatný blok alebo svorkovnicu pre PE.
- Tipy pre zapájanie nájdete v článku Elektroinštalácia rodinného domu.
Najčastejšie chyby pri výbere
- ✘ Použitie jedného pólu pre PE vodič, pričom ostatné sú fázy – technicky možné, ale PE by mal byť zreteľne označený (zeleno-žltá), tento blok je primárne sivý.
- ✘ Nedostatočné dotiahnutie hrubých prívodných vodičov, čo vedie k vyhriatiu svorky.
- ✘ Snaha narvať do malej svorky vodič 10 mm2 bez príslušnej koncovky.
Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu TH35.
- Pripojenie pevných (drôt) aj lankových vodičov (s dutinkou).
- Kryt je možné odklopiť pre ľahší prístup.
- Pre ďalšie varianty (2-pólové, iné prúdy) pozrite Rozbočovacie svorky.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je možné použiť tento blok pre Al vodiče?
Nie priamo. Mosadzné svorky nie sú určené pre hliník (korózia). Musíte použiť Cu vodiče alebo špeciálne Al-Cu redukcie.
Koľko miesta zaberie na DIN lište?
Blok má šírku 100 mm, čo zodpovedá približne 5,5 modulu (jeden modul má 17,5 mm).
Aké sú priemery otvorov svoriek?
Každý pól má mix otvorov pre rôzne prierezy: 7x O5,3 mm (pre 1,5-6 mm2) a 4x väčšie (cca O7,5-9 mm pre 6-16 mm2).
Dá sa kryt zaplombovať?
Kryt sám o sebe nemá štandardné oko na plombu, ale chráni skrutky pred dotykom.
Môžem ho použiť pre jednosmerný prúd (DC)?
Áno, blok je vhodný aj pre DC aplikácie do 400 V, napríklad vo fotovoltike (s ohľadom na prúd a napätie).
Je materiál samozhášavý?
Áno, telo je vyrobené z termoplastu (PA) s odolnosťou voči šíreniu plameňa podľa noriem.
Aký skrutkovač použiť?
Odporúčame plochý alebo krížový skrutkovač (PZ2) primeranej veľkosti k hlave skrutky, aby ste dosiahli potrebný moment.
Dodatočné parametre
| Kategória: | Svorkovnice na DIN lištu a rozbočovacie bloky |
|---|---|
| Hmotnosť: | 0.34 kg |
| EAN: | 3838895633389 |
| Druh produktu: | Svorka, svorkovnica |
| Počet pólov: | 4 |
