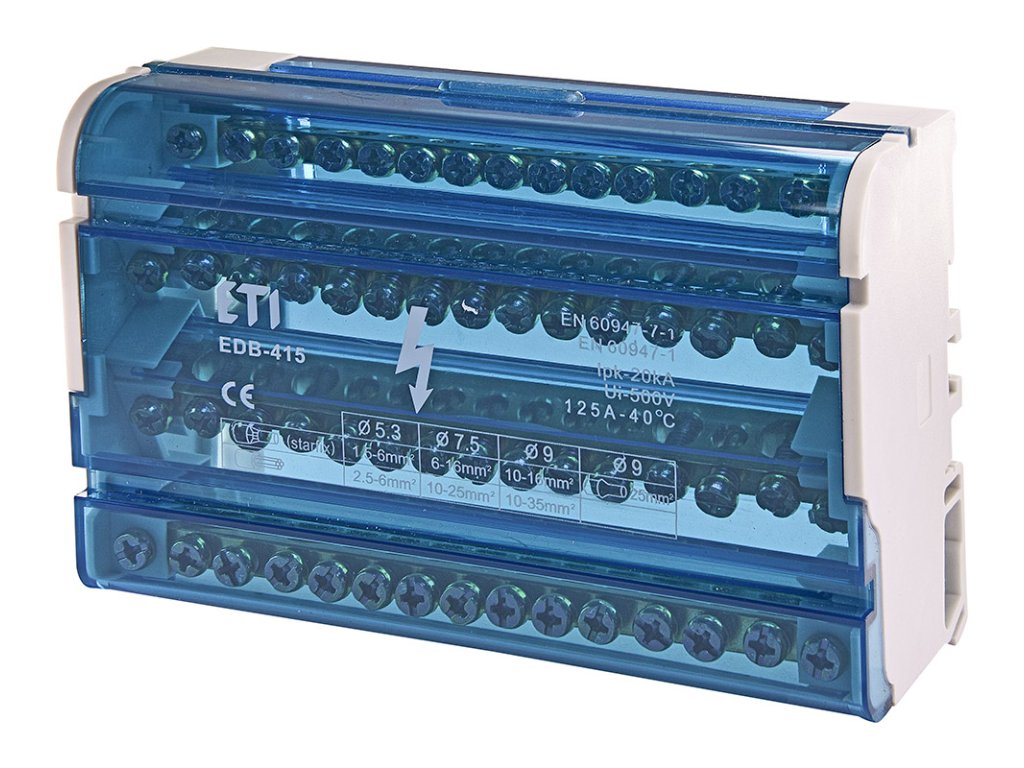

Rozbočovací blok ETI EDB-415 4-pólový 125A (4x15 svoriek) na DIN lištu (001102305)
Kód: 001102305
Podrobný popis
Expertný verdikt: Rozbočovací blok ETI EDB-415 je jedným z najväčších kompaktných blokov v ponuke. Ponúka až 15 výstupov na každú fázu (celkovo 60 svoriek), čo z neho robí ideálne riešenie pre centrálne rozvádzače rodinných domov alebo menších firiem. Eliminuje potrebu "reťazenia" vodičov a poskytuje prehľadné, bezpečné a profesionálne usporiadanie káblov.
Kľúčové vlastnosti
- ✔ Enormná kapacita: 4 póly x 15 svoriek = 60 pripojovacích bodov v jednom zariadení so šírkou iba 133 mm.
- ✔ Univerzálne svorky: Kombinácia otvorov pre rôzne prierezy (11x do 6 mm2, 2x do 16 mm2, 2x do 16 mm2 pre prívod) na každom póle.
- ✔ Bezpečnosť a prehľadnosť: Priehľadný kryt umožňuje vizuálnu kontrolu spojov bez nutnosti demontáže.
- ✔ Robustná konštrukcia: Telo z odolného termoplastu (PA) a mosadzné svorky (MO-57) zaručujú dlhú životnosť a skratovú odolnosť 20 kA.
Použitie v praxi
- Hlavný distribučný bod v domových rozvádzačoch (L1, L2, L3, N).
- Napájanie veľkého počtu ističov a chráničov v priemyselných skriniach.
- Rozdelenie prívodu pre inteligentné elektroinštalácie (veľa vývodov).
- Prepojenie fotovoltických striedačov s domovou inštaláciou.
★ Rýchly výber / Na čo si dať pozor
- Celkový prúd na jeden pól nesmie prekročiť 125 A. Skontrolujte hodnotu hlavného ističa pred blokom.
- Všetky 4 lišty sú navzájom izolované. Ak potrebujete pripojiť aj PE vodič (5. pól), musíte pridať ďalší blok alebo využiť zbernicu PE v rozvádzači.
- Pre prívodné káble s prierezom 25 mm² a viac tento blok nie je vhodný (max. 16 mm²). Vtedy použite napr. EDB-413-160A.
- Tipy pre inštaláciu nájdete v článku Elektroinštalácia rodinného domu.
Najčastejšie chyby pri výbere
- ✘ Nedostatočný priestor v rozvádzači – blok má šírku 133 mm (cca 7,5 modulu), s čím treba počítať pri návrhu.
- ✘ Pripojenie viacerých vodičov do jednej svorky (okrem prípadov povolených výrobcom), čo zhoršuje kontakt.
- ✘ Použitie v prostredí s vibráciami bez pravidelnej kontroly dotiahnutia skrutiek.

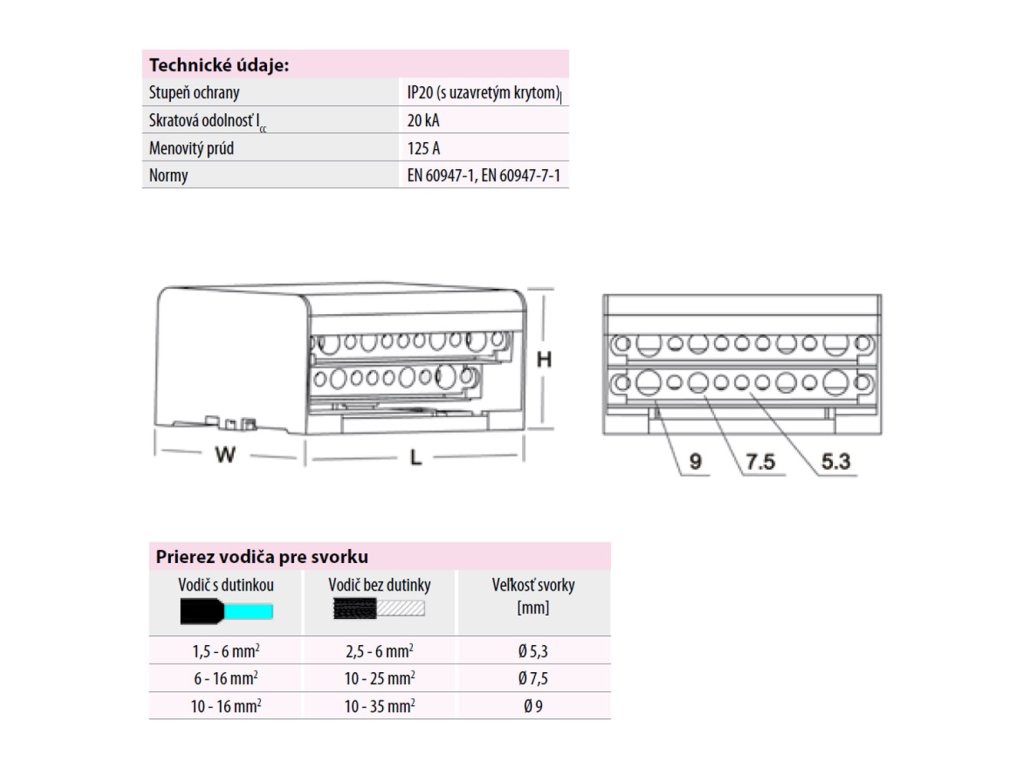

Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu TH35.
- Možnosť priskrutkovania na montážny panel.
- Kryt je odklopný pre ľahký prístup k svorkám.
- Pre lankové vodiče použite dutinky.
- Viac variantov v kategórii Rozbočovacie svorky.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi EDB-411 a EDB-415?

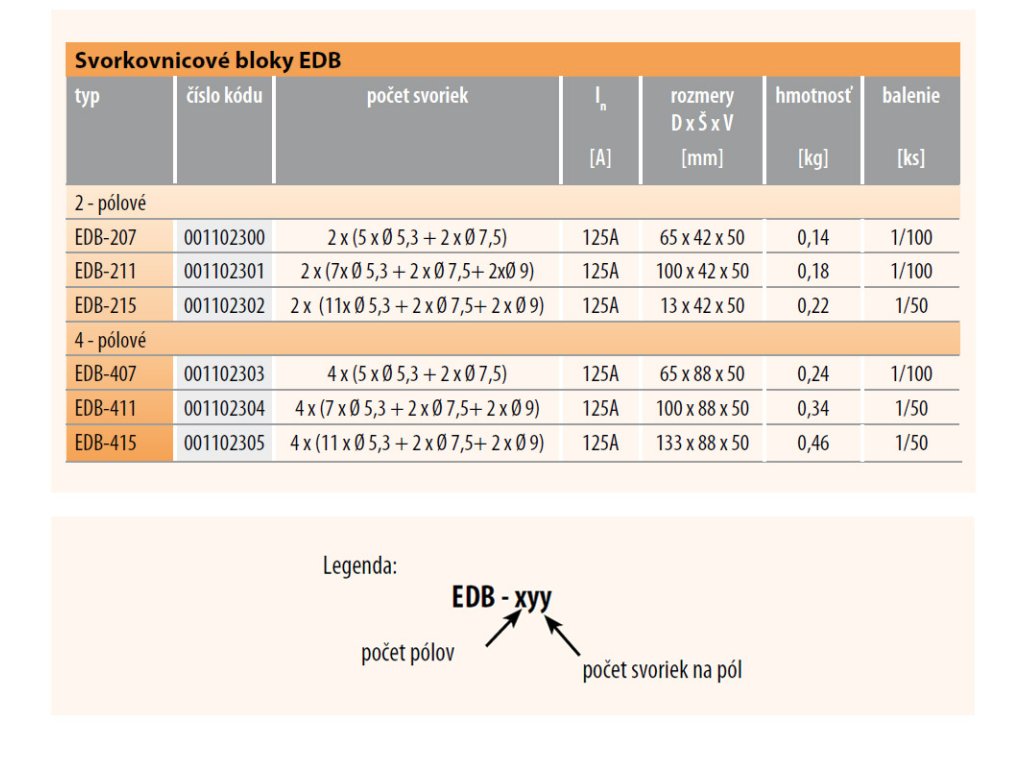

Rozdiel je v šírke a počte svoriek. EDB-411 má 11 svoriek na pól (šírka 100 mm), EDB-415 má 15 svoriek na pól (šírka 133 mm).
Môžem ho použiť v sieti TNC-S?
Áno, 4 póly využijete pre L1, L2, L3 a N. Vodič PE musíte pripojiť na samostatnú zbernicu alebo ďalší blok.
Je možné prepojiť póly medzi sebou?
Nie interne. Ak potrebujete prepojiť póly (napr. na vytvorenie väčšieho bloku pre N), musíte použiť externú drôtovú prepojku na vstupe.
Sú svorky chránené proti dotyku?
Áno, priehľadný kryt chráni pred náhodným dotykom živých častí (IP20) a zároveň umožňuje kontrolu spojov.
Aký vodič môžem pripojiť?
Blok akceptuje plné medené vodiče (drôt) aj lankové vodiče s dutinkou. Maximálny prierez je 16 mm².
Dá sa blok rozdeliť na menšie?
Nie, je to monolitický blok. Ak potrebujete menej pólov, použite model EDB-215 alebo EDB-207.
Môžem ho použiť pre jednosmerný prúd (DC)?
Áno, do napätia 400/500 V je vhodný aj pre DC.
Dodatočné parametre
| Kategória: | Svorkovnice na DIN lištu a rozbočovacie bloky |
|---|---|
| Hmotnosť: | 0.46 kg |
| EAN: | 3838895633402 |
| Druh produktu: | Svorka, svorkovnica |
| Počet pólov: | 4 |
