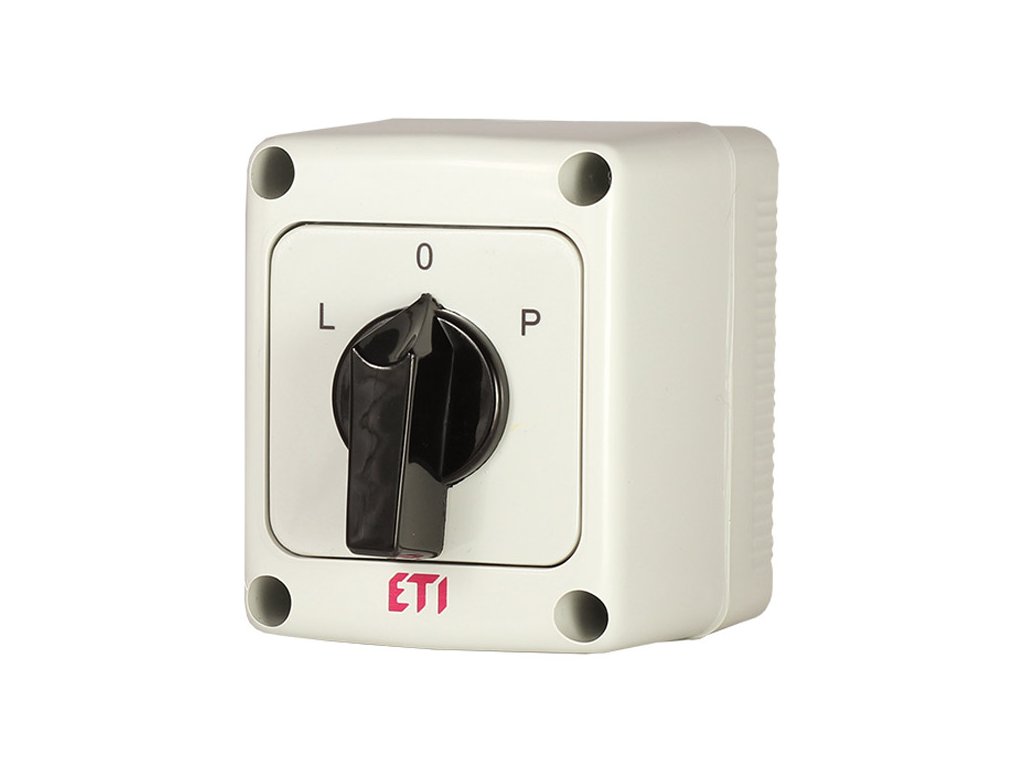

Vačkový prepínač reverzačný 16A v kryte – ETI CS 16 11 U L0PPN (004773207)
Kód: 004773207
Podrobný popis
Expertný verdikt: Vačkový prepínač ETI CS 16 predstavuje robustné riešenie pre ovládanie pohonov. Vďaka funkcii reverzácie (L-0-P) a krytiu IP65 je ideálny pre zmenu zmyslu otáčania motorov v náročných podmienkach dielní a výrobní.
Kľúčové vlastnosti
- ✔ Funkcia Reverzácie: Polohy 1-0-2 (alebo L-0-P) umožňujú zmenu smeru motora.
- ✔ Vysoké krytie IP65: Puzdro je prachotesné a odolné voči tryskajúcej vode.
- ✔ Výkonné kontakty: Zvládne spínať motory do výkonu 7,5 kW (AC-3 pri 400 V).
- ✔ Kompletné riešenie: Dodávané v plastovej krabici pripravenej na montáž na stenu.
Použitie v praxi
- Ovládanie dopravníkových pásov (chod vpred/vzad).
- Dielenské stroje: sústruhy, vŕtačky, miešačky.
- Ventilátory s požiadavkou na obojsmerný chod (napr. sanie/fúkanie).
- Vhodné pre elektroinštaláciu v garáži a dielni, kde je potrebná mechanická odolnosť.
★ Rýchly výber / Na čo si dať pozor
- Overte výkon ovládaného motora. Pre tento spínač (16 A) je maximálny odporúčaný výkon motora 7,5 kW (AC-3).
- Tento model je reverzačný. Ak potrebujete len vypínač (0-1) alebo prepínač sietí (1-0-2), zvoľte iný typ (napr. sieťový prepínač).
- Skrinka má krytie IP65, čo umožňuje montáž aj do prašného alebo vlhkého prostredia.
Najčastejšie chyby pri výbere
- ✘ Použitie pre motory s výkonom vyšším ako 7,5 kW (riskujete zlepenie kontaktov).
- ✘ Zámena reverzačného prepínača s prepínačom hviezda-trojuholník.
Ako overiť kompatibilitu pred objednávkou
- Skontrolujte štítok motora: Prúd pri 400 V nesmie prekročiť 16 A.
- Uistite sa, že aplikácia vyžaduje zmenu smeru otáčania (prehodenie fáz).

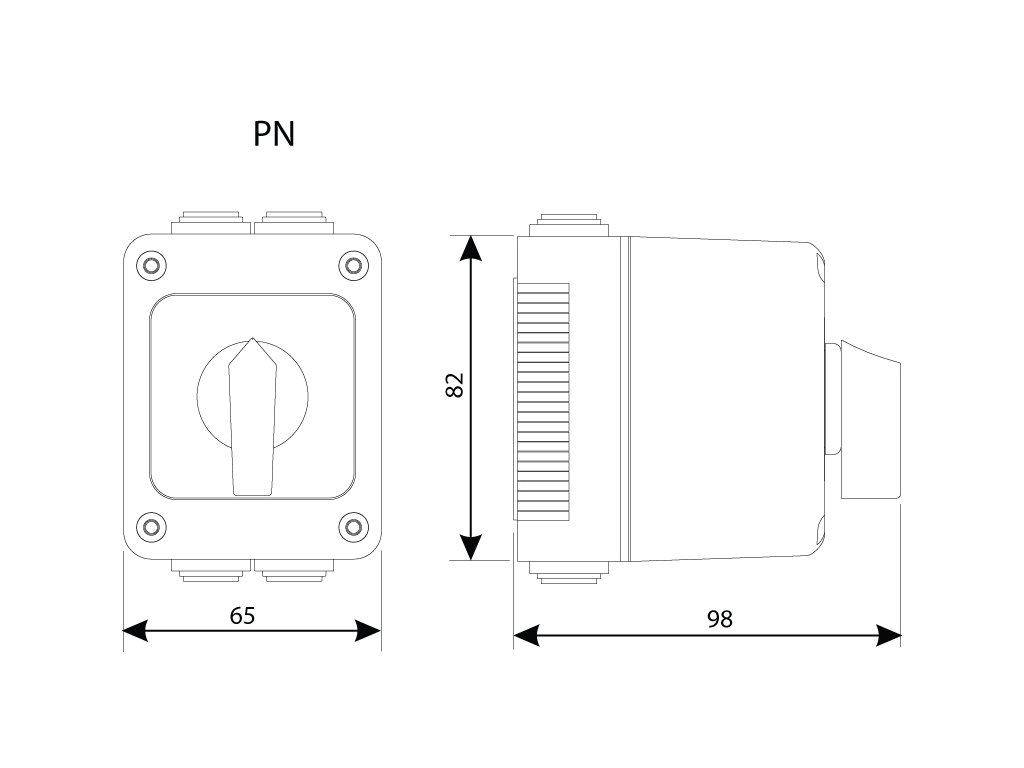

- Overte priestor pre montáž krabice (rozmery cca 82 x 97 mm).
Kedy je to správna voľba
- ✔ Ak potrebujete spoľahlivo meniť otáčky motora ručným ovládaním.
- ✔ Ak hľadáte odolný spínač, ktorý znesie aj prach a striekajúcu vodu.
Kedy radšej zvoliť iné riešenie:
- ✘ Ak potrebujete automatické ovládanie (použite stýkače).
Výhody v praxi
- ✔ Bezpečnosť: Robustná páčka a jasná aretácia polôh.
- ✔ Odolnosť: Kvalitné plasty a tesnenie zaručujú dlhú životnosť.
Technické parametre
Kompatibilita a montáž
- Krabica sa montuje na povrch pomocou skrutiek (otvory sú prístupné po otvorení krytu).
- Káble sa zavádzajú cez priechodky (súčasťou balenia alebo predpripravené vylamovacie otvory), aby sa zachovalo krytie IP65.
- Zapojenie vykonajte podľa schémy L-0-P (prehodenie dvoch fáz v polohe P voči L).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo znamená skratka L-0-P?
Znamená Ľavý chod - Nula (Vypnuté) - Pravý chod. Prepínač vnútorne prehodí dve fázy, čím zmení zmysel otáčania asynchrónneho motora.
Je možné prepínač použiť v exteriéri?
Áno, krytie IP65 poskytuje dostatočnú ochranu proti dažďu a prachu. Odporúčame však umiestnenie pod striešku pre ochranu pred priamym UV žiarením, ktoré môže časom degradovať plasty.
Ako sa zapája reverzačný spínač?
Na vstupe privediete 3 fázy (L1, L2, L3). Na výstupe pripojíte motor. Spínač v jednej polohe pošle fázy priamo, v druhej prehodí poradie (napr. L1 za L2), čo spôsobí opačné točenie.
Môžem ho použiť ako hlavný vypínač stroja?
Áno, ak má stroj motor do výkonu 7,5 kW a vyhovuje funkcia s polohou Vypnuté (0) uprostred. Pre núdzové zastavenie (TOTAL STOP) sa však zvyčajne vyžaduje samostatné červeno-žlté tlačidlo.
Sú súčasťou balenia priechodky?
Spravidla sú v krabici predlisované otvory alebo gumové tesnenia. Ak potrebujete pevné vývodky (PG), môže byť nutné ich dokúpiť samostatne.
Aký je rozdiel medzi AC-3 a AC-21?
AC-21 je záťaž odporová (bez špičiek), kde spínač znesie 16 A. AC-3 je motorová záťaž (rozbehové prúdy), pre ktorú je tento spínač dimenzovaný na 7,5 kW.
Je páčka uzamykateľná?
Štandardná čierna páčka na tomto modeli zvyčajne uzamykateľná nie je. Uzamykateľné bývajú žlto-červené páčky hlavných vypínačov.
Dodatočné parametre
| Kategória: | Vačkové spínače (otočné, v kryte / panelové) |
|---|---|
| Hmotnosť: | 0.245 kg |
| EAN: | 3838895663478 |
| ? Stupeň krytia IP: | IP65 |
| Výrobca: | ETI ELB |
