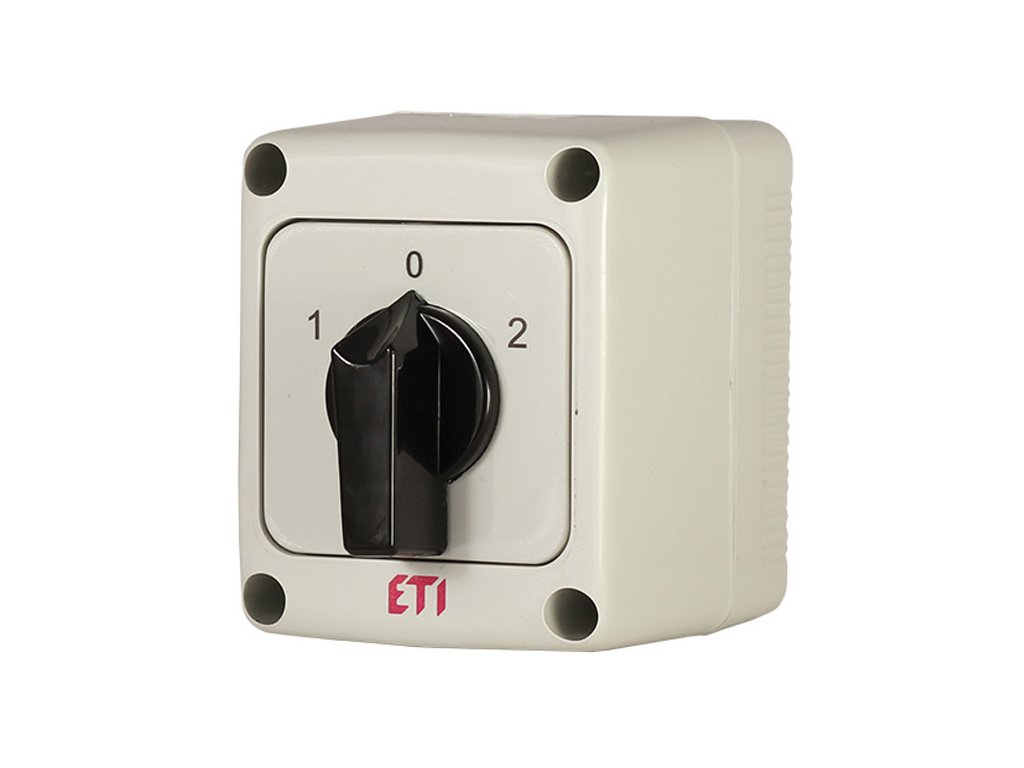

Vačkový prepínač ETI CS 25 53 PN 3-pólový 25A (1-0-2) v kryte IP65 (004773197)
Kód: 004773197
Podrobný popis
Expertný verdikt: Vačkový spínač ETI CS 25 53 PN je robustnejšou verziou obľúbeného modelu CS 16. Ponúka zvýšený menovitý prúd 25 A, čo umožňuje priame spínanie motorov až do 11 kW (pri 400 V). Vďaka funkcii 1-0-2 a krytiu IP65 je univerzálnym riešením pre reverzáciu strojov alebo ako prepínač sietí pre rodinné domy (s ohľadom na 3 póly).
Kľúčové vlastnosti
- ✔ Silné kontakty: Dimenzované na trvalý prúd 25 A, čo poskytuje dostatočnú rezervu aj pre náročnejšie aplikácie v porovnaní s 16A modelmi.
- ✔ Krytie IP65: Hermeticky uzavreté puzdro chráni spínač pred prachom a striekajúcou vodou (ideálne do exteriéru, garáže, dielne).
- ✔ Prepínač 1-0-2: Bezpečná nulová poloha uprostred zaručuje, že pri prepínaní nedôjde k súčasnému zopnutiu oboch zdrojov.
- ✔ Priama montáž: Kompaktná "krabička" pripravená na montáž na stenu bez nutnosti kupovať ďalší rozvádzač.
Použitie v praxi
- Prepínač sietí pre rodinné domy s hlavným ističom do 25 A (len pre siete TN-C, kde sa PEN nerozpína).
- Reverzný prepínač pre zmenu otáčok 3-fázových motorov (miešačky, dopravníky, brány).
- Manuálne prepínanie dvoch rôznych spotrebičov na jeden prívod.
- Hlavný vypínač pre stroje s možnosťou voľby režimu.
★ Rýchly výber / Na čo si dať pozor
- Menovitý prúd 25 A je maximum. Pre trvalé zaťaženie blízke 25 A v uzavretom priestore odporúčame zvážiť model CS 32 pre lepšie chladenie.
- Tento prepínač je 3-pólový. Ak prepínate sieť a generátor v sieti TN-S (kde máte samostatný modrý "N" a žltozelený "PE"), mali by ste použiť 4-pólový prepínač, ktorý odpojí aj "N".
- Prepínač má aretované polohy – ostane v polohe, do ktorej ho prepnete (nie je to tlačidlo).
- Viac o vačkových spínačoch nájdete v kategórii Vačkové spínače.
Najčastejšie chyby pri výbere
- ✘ Použitie 3-pólového prepínača v inštalácii, kde je nutné odpojovať aj neutrálny vodič (hrozba pripojenia N z iného zdroja).
- ✘ Montáž na priamom slnku bez striešky – UV žiarenie môže časom degradovať plast, aj keď je odolný.
- ✘ Preťaženie pripojením motora nad 11 kW (pri AC-3).
Technické parametre
Kompatibilita a montáž
- Montáž pomocou skrutiek na stenu cez otvory v zadnej časti krytu.
- Pre zachovanie krytia IP65 je nutné použiť správne káblové priechodky (zvyčajne nie sú súčasťou balenia, treba overiť).
- Vodiče sa pripájajú do svoriek vo vnútri krytu (odporúčame ohybné vodiče s dutinkami pre ľahšiu manipuláciu).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je možné tento prepínač použiť pre 32 A?
Nie, menovitý prúd je 25 A. Pre prúdy do 32 A musíte použiť model CS 32 53 PNG (004773198).
Aký je rozdiel medzi CS 16 a CS 25?
CS 25 má silnejšie kontakty a vyššiu elektrickú odolnosť. Zvládne 25 A a 11 kW, zatiaľ čo CS 16 len 16 A a 7,5 kW. Fyzické rozmery krabice sú zvyčajne rovnaké.
Dá sa prepínač uzamknúť?
Štandardne nie. Pre uzamykanie je potrebná špeciálna verzia s rukoväťou "LK" alebo doplnkové príslušenstvo, ktoré sa montuje na os prepínača.
Je vhodný pre reverzáciu motora?
Áno, funkcia 1-0-2 je na to určená. Prehodenie fáz (zmenu smeru) musíte zapojiť na svorkách prepínača (prepojkami).
Aký prierez vodiča je možné pripojiť?
Svorky CS 25 zvyčajne umožňujú pripojenie vodičov do 4 mm² (resp. 6 mm² s vhodnou koncovkou, overte v návode).
Môžem ho použiť v prašnom prostredí?
Áno, krytie IP65 je prachotesné, takže je ideálny do dielní s vysokou prašnosťou (stolárske dielne, mlyny).
Je poloha "0" stabilná?
Áno, všetky polohy (1, 0, 2) sú aretované (pevné).
Dodatočné parametre
| Kategória: | Vačkové spínače (otočné, v kryte / panelové) |
|---|---|
| Hmotnosť: | 0.26 kg |
| EAN: | 3838895663133 |
| ? Stupeň krytia IP: | IP65 |
| Výrobca: | ETI ELB |
