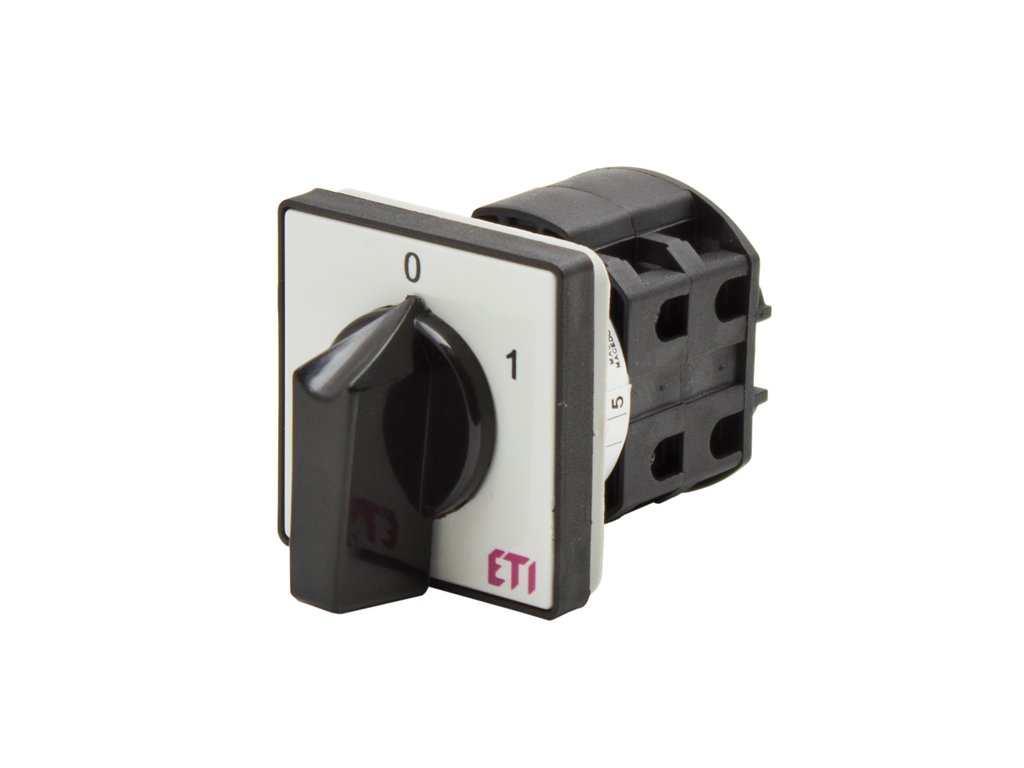

Vačkový spínač ETI CS 25 10 U 3-pólový 25A (0-1) do panelu (004773018)
Kód: 004773018
Podrobný popis
Expertný verdikt: Vačkový spínač ETI CS 25 10 U je priemyselným štandardom pre ovládanie 3-fázových záťaží. Verzia "U" je určená na montáž do panelu (dvere rozvádzača), kde poskytuje bezpečné a ergonomické ovládanie. S menovitým prúdom 25 A a robustnou konštrukciou zvládne priame spínanie motorov až do výkonu 11 kW (AC-23A).
Kľúčové vlastnosti
- ✔ Funkcia 0 - 1: Klasický vypínač s aretovanými polohami "Vypnuté" a "Zapnuté" (uhol spínania 60° alebo 90° podľa verzie).
- ✔ Montáž do panelu: Upevnenie pomocou skrutiek na dvere rozvádzača alebo panel stroja.
- ✔ Vysoký spínací výkon: Kategória AC-23A umožňuje spínať aj silne induktívne záťaže (motory) bez poškodenia kontaktov.
- ✔ Odolnosť: Mechanická životnosť a strieborné kontakty zaručujú dlhodobú spoľahlivosť v priemyselnom prostredí.
Použitie v praxi
- Hlavný vypínač pre stroje a technológie (sústruhy, vŕtačky, ventilátory).
- Zapínanie a vypínanie 3-fázových motorov.
- Servisný vypínač pre odpojenie časti zariadenia.
- Manuálne ovládanie osvetlenia alebo kúrenia vo výrobných halách.
★ Rýchly výber / Na čo si dať pozor
- Tento model (CS 25) je dimenzovaný na 25 A. Skontrolujte prúdový odber vášho zariadenia. Ak je vyšší, zvoľte sériu CS 32 alebo CS 40.
- Verzia "U" neobsahuje plastovú krabicu na omietku. Je určená len na montáž do otvoru v plechu/plaste. Ak chcete vypínač na stenu, hľadajte verziu "PN" alebo "PNG".
- Spínač je 3-pólový. Spína všetky tri fázy (L1, L2, L3). Nulový vodič (N) a ochranný vodič (PE) sa cez spínač nevedú (resp. len cez pomocné svorky, ak sú k dispozícii, inak mimo).
- Viac o typoch spínačov nájdete v kategórii Vačkové spínače.
Najčastejšie chyby pri výbere
- ✘ Kúpa verzie do panelu (U) namiesto verzie v krabici (PN) pre montáž na stenu.
- ✘ Poddimenzovanie spínača pri motorickej záťaži (treba počítať s rozbehovými prúdmi, hoci AC-23A má rezervu).
- ✘ Nesprávne zapojenie fáz, čo môže spôsobiť opačný chod motora (pri výmene za iný typ).
Technické parametre
Kompatibilita a montáž
- Vyžaduje vyvŕtanie montážnych otvorov do dverí rozvádzača (podľa šablóny).
- Ovládacia páčka a štítok sa montujú z vonkajšej strany, telo spínača z vnútornej.
- Vodiče sa pripájajú do skrutkových svoriek zo zadnej strany.
- Pri použití lankových vodičov je nutné použiť lisovacie dutinky.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Dá sa tento spínač uzamknúť visiacim zámkom?
Štandardná verzia (táto) nemá uzamykateľnú páčku. Ak potrebujete uzamykanie, hľadajte verziu s označením "LK" (Lockable).
Je vhodný aj pre jednosmerný prúd (DC)?
Obmedzene. Pre DC obvody sú spínacie schopnosti nižšie (zvyčajne do 24-48 V). Pre vyššie DC napätia odporúčame špeciálne DC spínače.
Aký je priemer otvoru pre osku?
Štandardne sa vŕta stredový otvor pre osku a dva alebo štyri otvory pre upevňovacie skrutky. Presná šablóna je súčasťou balenia alebo v datasheete.
Môžem ho použiť ako reverzný spínač?
Nie, tento model má funkciu 0-1 (Vyp-Zap). Pre zmenu smeru otáčania potrebujete spínač s funkciou 1-0-2 (Reverzný prepínač).
Aký prierez vodiča môžem pripojiť?
Svorky sú dimenzované pre vodiče od 1,5 mm² do 4 mm² (resp. 6 mm² podľa typu koncovky).
Je páčka súčasťou balenia?
Áno, spínač sa dodáva kompletný s čiernou ovládacou páčkou a štítkom (čelnou doskou).
Aký je rozdiel medzi CS 25 a CS 16?
CS 25 má silnejšie kontakty dimenzované na 25 A, zatiaľ čo CS 16 len na 16 A. Fyzické rozmery môžu byť podobné, ale elektrická odolnosť je vyššia u CS 25.
Dodatočné parametre
| Kategória: | Vačkové spínače (otočné, v kryte / panelové) |
|---|---|
| Hmotnosť: | 0.115 kg |
| EAN: | 3838895659501 |
| ? Stupeň krytia IP: | IP65 |
| Výrobca: | ETI ELB |
