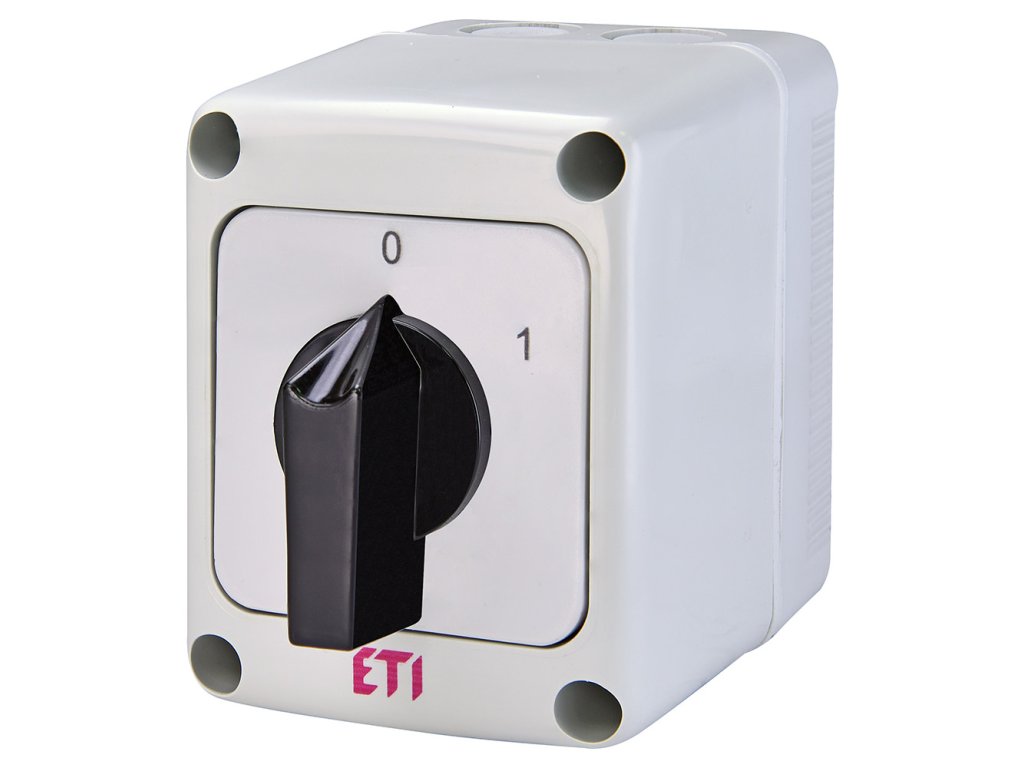

Vačkový spínač 3-pólový 25A v kryte (0-1) – ETI CS 25 10 PN (004773165)
Kód: 004773165
Podrobný popis
Expertný verdikt: Vačkový spínač ETI CS 25 predstavuje spoľahlivé riešenie pre priame spínanie 3-fázových motorov a strojov. Vďaka krytiu IP65 a robustnej konštrukcii je ideálny pre použitie v náročných podmienkach, kde je vyžadovaná odolnosť voči prachu a striekajúcej vode.
Kľúčové vlastnosti
- ✔ Vysoké krytie IP65: Hermeticky uzavreté puzdro chráni kontakty pred vlhkosťou a nečistotami.
- ✔ Výkonné spínanie: Dimenzovaný pre motory do 11 kW (AC-3 pri 400 V).
- ✔ Funkcia 0-1: Jednoduché zapnutie a vypnutie otočením páčky o 60°.
- ✔ Kompletné riešenie: Dodávané v krabici pripravenej na montáž na stenu.
Použitie v praxi
- Hlavný vypínač pre stroje a zariadenia v dielni (sústruh, cirkulárka).
- Spínanie ventilácie, čerpadiel alebo osvetlenia vo vlhkom prostredí.
- Bezpečnostný vypínač v blízkosti motora pre servisné účely.
- Vhodné pre inštalácie v garážach a technických miestnostiach.
★ Rýchly výber / Na čo si dať pozor
- Skontrolujte menovitý prúd. Tento model je do 25 A. Pre menšie záťaže postačí model CS 16 (16 A), pre väčšie CS 32 alebo CS 40.
- Tento spínač má funkciu 0 - 1. Ak potrebujete reverzáciu (L-0-P) alebo prepínanie sietí (1-0-2), zvoľte iný typ.
- Puzdro je určené na montáž na povrch (stenu).
Najčastejšie chyby pri výbere
- ✘ Poddimenzovanie spínača pri motorovej záťaži (treba brať do úvahy kategóriu AC-3).
- ✘ Použitie interiérového spínača (IP20) v prašnom prostredí namiesto tohto zapuzdreného modelu.
Ako overiť kompatibilitu pred objednávkou
- Pozrite štítok motora: Výkon nesmie prekročiť 11 kW (pri 400 V) a prúd 25 A.
- Uistite sa, že potrebujete vypínač (3 fázy naraz vypnúť/zapnúť).
- Skontrolujte priestor pre montáž krabice (cca 82 x 97 mm).
Kedy je to správna voľba
- ✔ Ak hľadáte odolný a spoľahlivý vypínač pre 3-fázové zariadenie.
- ✔ Pre vonkajšie použitie (pod prístreškom).
Kedy radšej zvoliť iné riešenie:
- ✘ Ak potrebujete núdzové zastavenie (Total Stop) – vyžaduje sa žlto-červené prevedenie.
Výhody v praxi
- ✔ Jednoduchá montáž: Prístup k svorkám po odobratí krytu, dostatok miesta pre káble.
- ✔ Dlhá životnosť: Kvalitné kontakty s rýchlym spínaním.
Technické parametre
Kompatibilita a montáž
- Montáž na omietku alebo konštrukciu pomocou skrutiek.
- Káble sa zavádzajú cez gumené priechodky alebo vývodky (nie sú vždy súčasťou, overte balenie).
- Zapojenie L1, L2, L3 na vstup a výstup podľa schémy.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je páčka uzamykateľná?
Tento model (čierna páčka) zvyčajne nemá otvory pre visiaci zámok. Pre uzamykateľnú verziu hľadajte model s červeno-žltou páčkou (hlavný núdzový vypínač).
Môžem ho použiť na 1-fázový motor?
Áno, využijete len jeden alebo dva póly. Spínač je dimenzovaný dostatočne aj pre 1-fázové použitie.
Sú v balení priechodky?
Krabica má zvyčajne predlisované otvory alebo základné tesnenia. Pevné skrutkovacie vývodky (PG/M) je často nutné dokúpiť zvlášť podľa priemeru kábla.
Vydrží spínač dážď?
Áno, krytie IP65 odolá tryskajúcej vode zo všetkých smerov. Pozor však na správnu montáž a utesnenie prívodných káblov.
Aký je rozdiel medzi CS 25 a CS 16?
V menovitom prúde. CS 25 zvládne 25 A, zatiaľ čo CS 16 len 16 A. Rozmery krabice môžu byť rovnaké alebo veľmi podobné.
Môžem ho použiť na reverzáciu?
Nie, toto je vypínač 0-1. Pre zmenu smeru otáčania potrebujete prepínač s funkciou L-0-P (napr. model CS 25 11 U).
Aké káble môžem pripojiť?
Svorky sú zvyčajne dimenzované pre vodiče do 4-6 mm².
Dodatočné parametre
| Kategória: | Vačkové spínače (otočné, v kryte / panelové) |
|---|---|
| Hmotnosť: | 0.215 kg |
| EAN: | 3838895662440 |
| ? Stupeň krytia IP: | IP65 |
| Výrobca: | ETI ELB |
