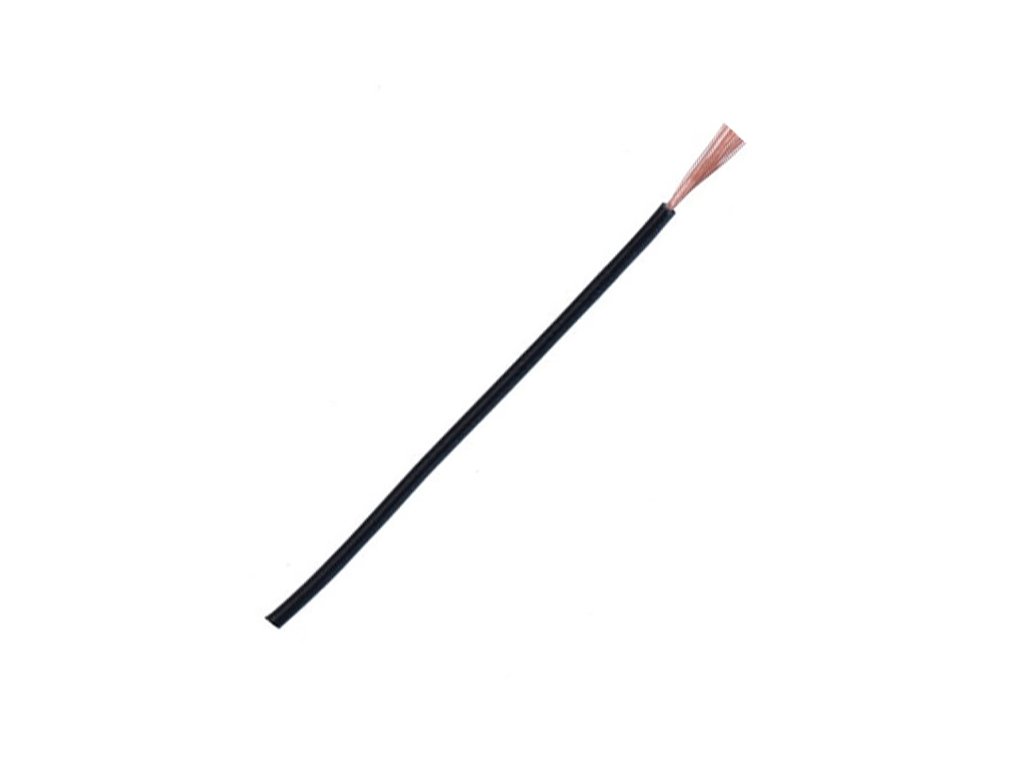

Ohybný jednožilový vodič H07V-K 1x2,5 mm2 (CYA), čierny – Metráž
Kód: H07V-K -CYA- 1X2-5 CIERNA
Podrobný popis
Expertný verdikt: Jednožilový inštalačný vodič H07V-K (CYA) s prierezom 2,5 mm² je najpoužívanejším štandardom pre zapájanie silových a zásuvkových obvodov vo vnútri rozvádzačov. Kým tenšie prierezy (1,5 mm²) slúžia na osvetlenie, tento 2,5 mm² vodič sa využíva na prepojenie ističov a komponentov pre obvody s bežnou záťažou 16 A (napr. zásuvkové okruhy, práčky, umývačky). Čierna farba izolácie ho normatívne predurčuje na funkciu fázového vodiča (L). Vďaka jemne lanovanému medenému jadru (trieda 5) je vodič maximálne flexibilný, čo elektrikárom uľahčuje ohýbanie a elegantné trasovanie pod krytmi rozvodníc, kde je nedostatok miesta.
Kľúčové vlastnosti
- ✔ Čierne farebné značenie: Slúži na jasnú identifikáciu fázového (pracovného) vodiča v striedavých sieťach podľa platných STN noriem.
- ✔ Vysoká ohybnosť: Lankové medené jadro poskytuje flexibilitu potrebnú pre ostré uhly a úhľadné tvarovanie v modulárnych rozvádzačoch.
- ✔ Štandard pre 16 A: Prierez 2,5 mm² je projektovaný na bezpečný prenos prúdov pre bežné domové a priemyselné zásuvkové okruhy.
- ✔ Izolácia z PVC: Hladký plastový plášť zjednodušuje preťahovanie v inštalačných trubkách a spĺňa požiadavky na napätie 450/750 V.
Použitie v elektrotechnickej praxi
- Fázové prepojovanie 16 A a 20 A ističov, stýkačov a relé vo vnútri bytových, domových a priemyselných rozvádzačov.
- Ukladanie do elektroinštalačných trubiek (napr. husie krky), káblových líšt a uzavretých inštalačných kanálov pre rozvod energie.
- Vnútorné zapájanie elektrospotrebičov, svietidiel a prístrojov, kde sa vyžaduje ohybnosť prívodu a vyššia prúdová záťaž.
★ Rýchly výber / Na čo si dať pozor
- Nutnosť použitia dutiniek: Lankové (mäkké) jadro sa nesmie zapájať do klasických skrutkových svoriek napriamo. Je bezpodmienečne nutné použiť lisovacie káblové dutinky s prierezom 2,5 mm² (okrem špeciálnych pružinových svoriek typu WAGO pre lanká).
- Len pre chránené uloženie: Tento inštalačný vodič má len jednu vrstvu izolácie. Nesmie byť vedený voľne po stene, zaomietaný priamo do muriva, ani ponechaný v exteriéri. Musí byť fyzicky chránený (v rozvádzači, v trubke, v lište).
- Dodržanie farebného značenia: Čierny vodič slúži ako fáza (L). Je zakázané ho používať ako ochranný vodič (PE) alebo neutrálny vodič (N).
Najčastejšie inštalačné chyby
- ✘ Pripájanie pod skrutku bez dutinky: Ak mäkké lanká vložíte priamo pod svorku ističa a utiahnete, skrutka jemné drôtiky nareže a poláme. Prierez vodiča sa zmenší, spoj sa pri záťaži začne prehrievať a hrozí vyhorenie rozvádzača.
- ✘ Aplikácia ako pevná vonkajšia inštalácia: Vodič H07V-K je určený do interiérových zariadení a rozvádzačov. Jednoduchá PVC izolácia nie je dlhodobo odolná voči UV žiareniu ani vode v zemi.
Ako správne objednať a dimenzovať vodič
- Vypočítajte si potrebnú dĺžku pre fázové prepoje vo vašom rozvádzači. Odporúčame objednať s 10 % rezervou na ohyby a odizolovanie.
- Nezabudnite si do košíka vložiť elektrotechnické dutinky pre prierez 2,5 mm².
- Pri objednávke zadajte požadovaný počet bežných metrov, vodič vám odstrihneme a doručíme v jednom celistvom kuse.
Výhody v praxi
- ✔ Pohodlná inštalácia: Oproti pevným drôtom (CY) rovnakého prierezu je tento lankový vodič oveľa poddajnejší. Netlačí na ističe, nevykrúca svorky a ľahko sa tvaruje presne podľa potreby.
- ✔ Čistá a rýchla práca: Kvalitná PVC zmes sa veľmi ľahko a bezpečne orezáva profesionálnymi odizolovacími kliešťami bez rizika poškodenia vnútorných medených laniek.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi prierezom 1,5 mm² a 2,5 mm² v rozvádzači?
Prierez 1,5 mm² sa používa predovšetkým na fázové prepojenia svetelných okruhov istených na 10 A. Prierez 2,5 mm² je hrubší, znesie vyššiu prúdovú záťaž a štandardne sa používa na prepájanie zásuvkových okruhov a výkonnejších spotrebičov istených na 16 A (napríklad ističe pre práčku, umývačku, rúru).
Aký je rozdiel medzi vodičmi H07V-K (CYA) a H07V-U (CY)?
Rozdiel je v samotnom medenom jadre. Vodič H07V-K (staré označenie CYA) má jadro z mnohých jemných drôtikov (lanko), vďaka čomu je vysoko flexibilný a ideálny pre tvarovanie. Vodič H07V-U (staré označenie CY) má jadro tvorené jedným plným pevným drôtom, ktorý je tvrdý, drží tvar, no pri zložitejšej manipulácii a ohýbaní v malých priestoroch je menej praktický.
Čo znamená staré označenie "CYA"?
"CYA" je staré československé značenie inštalačných vodičov. Písmeno "C" znamenalo medené jadro, "Y" plastovú PVC izoláciu a "A" indikovalo, že ide o lanko (teda ohybný vodič). Dnes je platné celoeurópske harmonizované označenie "H07V-K", ale elektrikári stále bežne nakupujú tento tovar pod slangovým názvom "siják" alebo "CYA".
Musím na konce tohto vodiča dávať lisovacie dutinky?
Áno, pripájanie bez dutiniek do skrutkových svoriek je zakázané. Ak by ste lankové jadro odizolovali a priamo utiahli skrutkou, jemné vlákna by sa odrezali a rozdrvili. Vznikol by nebezpečný spoj s rizikom prechodového odporu a požiaru. Dutinka všetky lanká bezpečne stmelí. Výnimkou sú iba špeciálne bezskrutkové pružinové svorky (napr. WAGO) certifikované pre lanká.
Je tento vodič vhodný na prepojenie do zeme alebo von do steny?
Nie, jednožilové vodiče so základnou izoláciou sa nesmú voľne ťahať do zeme, ani sa nesmú priamo omietať do muriva. Sú určené na vnútorné prepoje chránených zariadení (rozvádzače, prístroje) alebo sa musia bezpodmienečne inštalovať do elektroinštalačných chráničiek (husí krk) pevných v stene.
Dodatočné parametre
| Kategória: | Inštalačné vodiče CY (H07V-U) a CYA (H07V-K) |
|---|---|
| Hmotnosť: | 0.034 kg |
