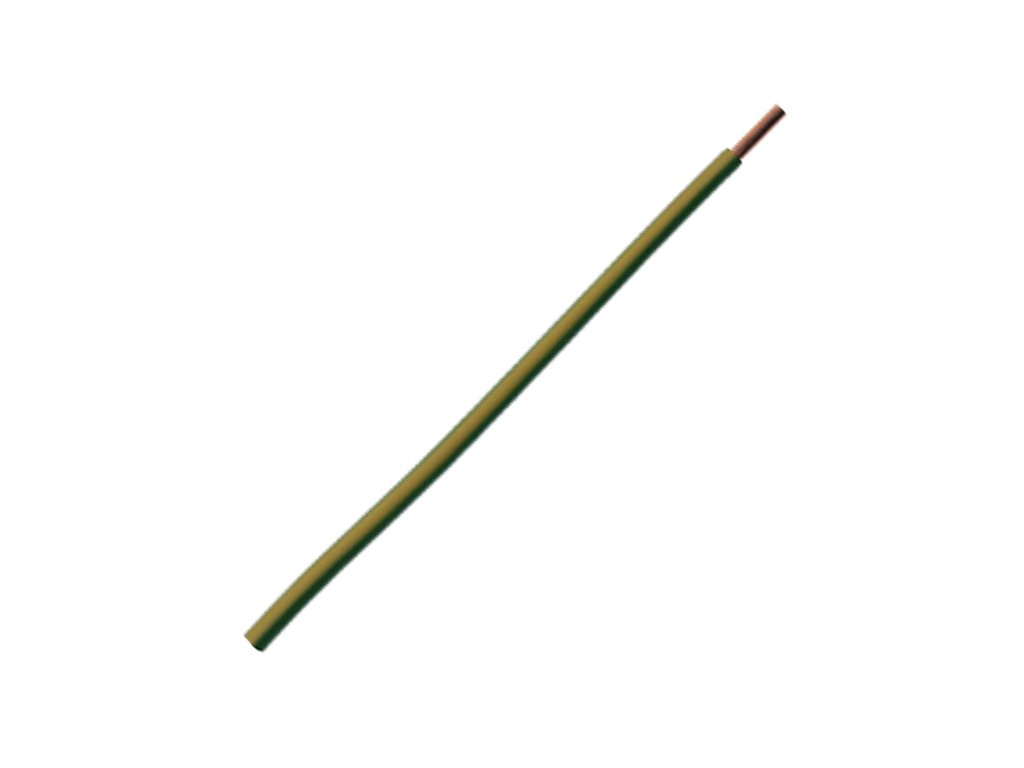

Pevný jednožilový vodič H07V-U 1x6 mm2 (CY), zeleno-žltý – Metráž
Kód: H07V-U -CY- 1X6 ZELENO-ZLTA
Podrobný popis
Expertný verdikt: Pevný inštalačný vodič H07V-U (CY) so zosilneným prierezom 6 mm² je nevyhnutným bezpečnostným prvkom pre uzemňovanie silových prepojení s vyšším výkonom. Využíva sa primárne na bezpečné uzemnenie okruhov istených na 32 A (napríklad ochranné prívody k veľkým indukčným varným doskám, elektrickým vykurovacím kotlom, tepelným čerpadlám alebo pre prívod PE do podružnej bytovej rozvodnice). Taktiež sa výborne hodí na ochranné pospájanie. Zeleno-žltá farba izolácie ho normatívne prísne a výlučne definuje ako ochranný vodič (PE). Vodič s plným medeným jadrom (drôt) si po ohnutí zachováva absolútnu tvarovú stálosť, vďaka čomu vytvoríte pod krytom rozvádzača úhľadné trasy. Je však potrebné počítať s tým, že drôt s prierezom 6 mm² je už znateľne tuhý a na jeho detailné tvarovanie je potrebná sila a zručnosť. Obrovskou montážnou výhodou je inštalácia do svorkovníc napriamo, bez nutnosti použiť lisovacie káblové dutinky.
Kľúčové vlastnosti
- ✔ Zeleno-žlté farebné značenie: Slúži na normovanú a striktnú identifikáciu ochranného vodiča a uzemnenia (PE).
- ✔ Plné (tvrdé) jadro: Vodič drží presne ten tvar, do ktorého ho ohnete, čo zaručuje maximálnu estetiku a stabilitu pri pevných inštaláciách.
- ✔ Vysoká zaťažiteľnosť: Prierez 6 mm² bezpečne zvedie poruchové prúdy pri skratoch vo výkonných obvodoch (do 32 A).
- ✔ Práca bez dutiniek: Jeden masívny kus medi znesie uťahovaciu silu svorkovnice napriamo bez nutnosti zalisovávania ukončení.
Použitie v elektrotechnickej praxi
- Prepojovanie ochranných (PE) zberníc, svorkovníc a mostíkov vo vnútri pevných rozvádzačov pre vysokovýkonné obvody do 32 A.
- Hlavné ochranné pospájanie (HOP) menšieho rozsahu a uzemňovanie kovových potrubí v technických miestnostiach.
- Ukladanie do elektroinštalačných trubiek pod omietkou pri pevných ochranných prívodoch k veľkým spotrebičom.
★ Rýchly výber / Na čo si dať pozor
- Zvýšená tuhosť: Na rozdiel od tenších prierezov vyžaduje 6 mm² drôt pri tvarovaní pevných uhlov v úzkych rozvádzačoch fyzickú silu. Ak preferujete rýchlejšiu ohybnosť, zvoľte zeleno-žlté lankové vodiče (CYA).
- Dodržanie farieb: Zeleno-žltý vodič má z bezpečnostného hľadiska prísne funkciu ochranného vodiča (PE). Je smrteľne nebezpečné používať ho ako fázu (L) pod napätím alebo ako neutrálny vodič (N).
- Nevhodné pre pohyblivé prívody: Tento vodič slúži výhradne na fixnú inštaláciu. Nesmie byť namáhaný opakovaným ohybom alebo vibráciami (zlomil by sa).
Najčastejšie inštalačné chyby
- ✘ Zalomovanie namiesto ohýbania: Ak masívny medený drôt ohnete pod príliš ostrým uhlom až do lomu (často "nasilu" pomocou klieští), vážne narušíte štruktúru medi. Zníži sa tým mechanická pevnosť vodiča, čo môže byť pri skrate nebezpečné.
- ✘ Aplikácia ako voľná vonkajšia inštalácia: Jednožilový vodič H07V-U disponuje len základnou vrstvou PVC izolácie. Nesmie byť voľne omietnutý do steny bez chráničky, ani zakopaný priamo do zeme.
Ako správne objednať a dimenzovať vodič
- Odmerajte si potrebnú dĺžku pre vaše ochranné PE prepoje. Odporúčame pripočítať aspoň 15 % rezervu na tvarovanie (hrubý drôt "skonzumuje" pri robení oblúkov väčšiu dĺžku).
- Pri práci s týmto pevným vodičom nepotrebujete dokupovať lisovacie dutinky. Pripája sa priamo pod svorky prístrojov a PE-mostíkov.
- Zadajte do objednávky celkový počet bežných metrov. Vodič vám z bubna odstrihneme v jednom súvislom kuse.
Výhody v praxi
- ✔ Šetrí prácu s lisovaním: Na rozdiel od ohybného lanka rovnakej hrúbky (ktoré by vyžadovalo masívne dutinky a silové lisovacie kliešte), odizolovaný plný drôt rovno zasuniete pod skrutku svorkovnice.
- ✔ Dokonalý vizuál: Pre profesionálnych inštalatérov, ktorí si potrpia na prehľadnú, kolmú a dokonale rovno zoradenú vnútornú kabeláž v rozvádzači, je pevný drôt jednoznačnou voľbou.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem tento zeleno-žltý vodič použiť ako fázu?
Je to prísne zakázané. Zeleno-žltá farba slúži výhradne a jedine na identifikáciu ochranného vodiča (PE). Ak by ste ju použili ako fázu pod napätím, iný elektrikár by to nepredpokladal, čo by s najväčšou pravdepodobnosťou viedlo k fatálnemu úrazu. Na fázové prepojenia použite čierne, hnedé alebo sivé vodiče.
Aký je rozdiel medzi prierezom 4 mm² a 6 mm² pre uzemnenie v rozvádzači?
Ochranný vodič 4 mm² sa obvykle používa pre okruhy a spotrebiče istené na 20 A až 25 A. Prierez 6 mm² je robustnejší a používa sa ako štandard pre uzemnenie vysokovýkonných okruhov, kde je potrebné dimenzovanie na prúd 32 A. Typicky ide o ochranné uzemnenie veľkých varných dosiek, elektrických kotlov na kúrenie, alebo pre prívod PE do podružnej rozvodnice.
Aký je rozdiel medzi vodičmi H07V-U (CY) a H07V-K (CYA)?
Zásadný rozdiel je v konštrukcii jadra. Tento vodič H07V-U (CY) je tvorený jedným masívnym pevným drôtom z medi. Je tvrdý, výborne drží tvar a nevyžaduje použitie dutiniek. Vodič H07V-K (CYA) je ohybné lanko tvorené z množstva tenkých drôtikov, s ktorým sa pracuje a ohýba sa oveľa ľahšie, no pod skrutku si nevyhnutne vyžaduje zalisovanie káblových dutiniek.
Je ohýbanie 6 mm² pevného drôtu náročné?
Áno, plný medený drôt s prierezom 6 mm² je už znateľne tuhý. Tvarovanie presných prepojení a oblúkov v stiesnenom priestore rozvádzača alebo PE svorkovnice si vyžaduje dostatok sily v rukách a pomoc vhodných klieští. Mnoho inštalatérov si z tohto dôvodu pri prierezoch od 6 mm² radšej vyberá flexibilnejšie lankové vodiče.
Potrebujem na konce tohto vodiča dávať lisovacie dutinky?
Nie. Obrovskou výhodou plného jadra je fakt, že po odstránení izolácie môžete odhalený medený drôt vložiť priamo pod skrutkovú svorku ochranného mostíka. Uťahovacia sila skrutky pevný drôt bezpečne a mechanicky zafixuje.
Dodatočné parametre
| Kategória: | Inštalačné vodiče CY (H07V-U) a CYA (H07V-K) |
|---|---|
| Hmotnosť: | 0.067 kg |
