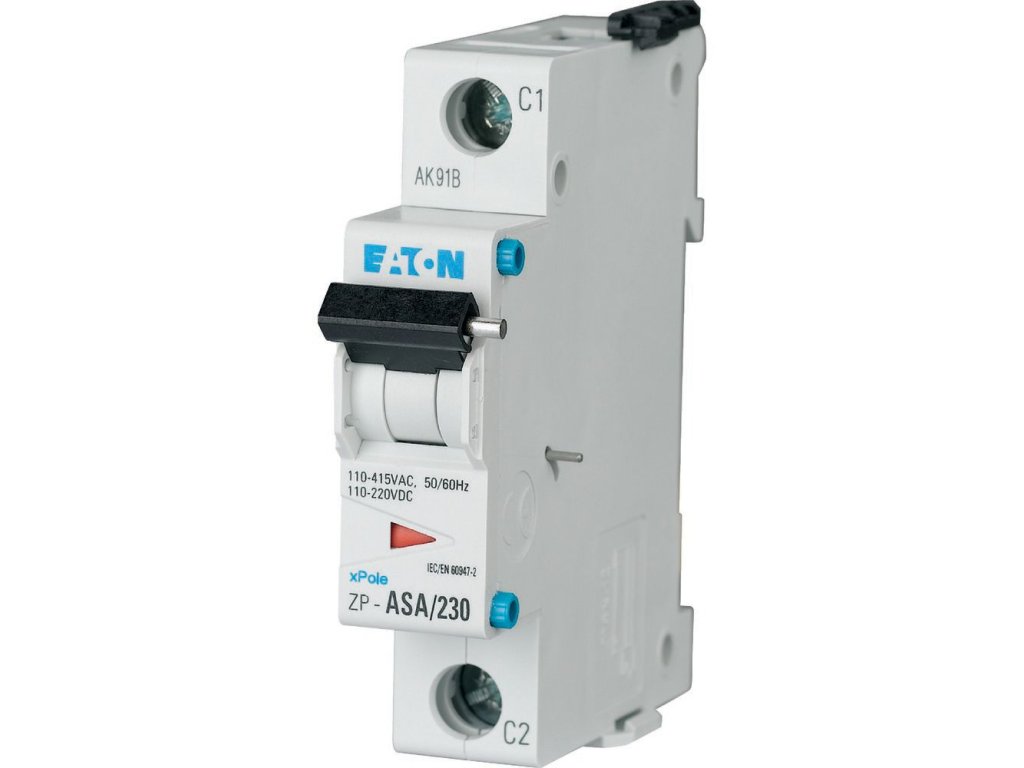

    Vypínacia spúšť Eaton ZP-ASA/230 (248439)

    Kód: 248439
    Neohodnotené
    Vypínacia spúšť Eaton ZP-ASA/230 248439 pre ističe na DIN lištu
    29,07 € / ks 23,63 € bez DPH
    Dodanie 2 - 7 dní
    Môžeme doručiť do:
    11.2.2026
    Možnosti doručenia
    Vypínacia spúšť (napr. pre CENTRAL STOP) pre modulárne prístroje Eaton (série PL6, PL7, FAZ atď.). Montuje sa na ľavú stranu ističa. Po privedení napätia (110-415 V AC) mechanicky zhodí páčku ističa a tým rozpojí obvod. Šírka 1 modul.

    Detailné informácie

    Doprava zadarmo
    Doprava zadarmo
    pri nákupe nad 75€ mimo ATYP
    Kamenná predajňa
    Kamenná predajňa
    vyzdvihnite si svoje objednávky aj osobne
    Objemové zľavy 1% za každých 100€ objednávky do 10%
    Objemové zľavy
    1% za každých 100€ objednávky do 10%
    Poradíme s výberom
    Poradíme s výberom
    Sme tu pre Vás Po - So

    Podrobný popis

    Rýchle zhrnutie: Vypínacia spúšť Eaton ZP-ASA/230 je bezpečnostné príslušenstvo, ktoré sa zacvakne na bok ističa. Jej úlohou je vypnúť istič na diaľku pomocou elektrického impulzu. Je to nevyhnutný prvok pre tlačidlá CENTRAL STOP, požiarne vypínanie ventilácie alebo bezpečnostné systémy, ktoré musia v prípade nebezpečenstva okamžite odpojiť elektrinu.

    Rýchle parametre

    • Funkcia: Diaľkové vypnutie pripojeného prístroja.
    • Napätie cievky: 110 – 415 V AC (funguje na bežných 230 V).
    • Kompatibilita: Ističe PL6, PL7, prúdové chrániče PF6, PF7, ističe FAZ.
    • Montáž: Na ľavú stranu prístroja (mechanické spojenie).
    • Šírka: 1 modul (17,5 mm).

    Použitie

    Tento modul je "vykonávacím prvkom" bezpečnostných obvodov. Viac o bezpečnostnom vypínaní nájdete v článku o elektroinštalácii.

    Typické aplikácie:

    • CENTRAL STOP: Červené hríbové tlačidlo pri dverách dielne alebo kotolne. Po stlačení privedie napätie do tejto spúšte, ktorá zhodí hlavný istič.
    • Požiarna bezpečnosť: Systém EPS (Elektrická požiarna signalizácia) vyšle impulz na vypnutie ventilácie alebo celej budovy pri detekcii požiaru.
    • Total Stop: Vypnutie elektriny v celom dome pri odchode (pomocou tlačidla).

    Montáž a zapojenie

    Spúšť sa montuje mechanicky k ističu. Na ističi sa odstránia malé plastové krytky na boku, spúšť sa priloží zľava a zaistí sa kovovými sponami (sú súčasťou balenia). Pri vypnutí spúšte jej "kolík" udrie do mechanizmu ističa a vypne ho.

    Zapojenie: Cievka spúšte sa zapája cez spínací kontakt tlačidla alebo relé. Pozor: Spúšť ZP-ASA má zvyčajne interný kontakt, ktorý po vybavení ističa odpojí cievku, aby nezhorela pri trvalom stlačení tlačidla.

    Technické parametre

    Značka Eaton
    Typ ZP-ASA/230 (Vypínacia spúšť)
    Ovládacie napätie 110 – 415 V AC
    Montáž Na ľavý bok prístroja
    Šírka 1 modul (17,5 mm)
    Kompatibilita PL6, PL7, FAZ, Z-MS

    Časté otázky (FAQ)

    Kliknutím na otázku sa zobrazí odpoveď.

    Aký je rozdiel medzi vypínacou (ASA) a podpäťovou (USA) spúšťou?
    Vypínacia spúšť (ASA): Vypne istič, keď do nej privediete napätie (aktívny impulz). Používa sa pre CENTRAL STOP.
    Podpäťová spúšť (USA): Vypne istič, keď sa stratí napätie (výpadok). Používa sa pre ochranu strojov pred samovoľným rozbehom po obnovení dodávky.
    Môžem ju pripojiť k ľubovoľnému ističu?
    Len k ističom Eaton, ktoré majú na to prípravu (série PL6, PL7, FAZ, L7 atď.). Nie je kompatibilná s ističmi iných značiek (Legrand, Schneider), pretože mechanické prepojenie páčok a spúšťacích mechanizmov je iné.
    Zhorí cievka, ak tlačidlo podržím dlho?
    Tento model (ZP-ASA) má integrovaný kontakt, ktorý po vybavení (vypnutí) ističa rozpojí obvod cievky. Takže aj keď tlačidlo ostane stlačené, cievka nebude pod napätím a nezhorí.
    Koľko spúští môžem dať na jeden istič?
    Zvyčajne len jednu. K ističu sa dá pripojiť buď vypínacia spúšť, alebo pomocné kontakty (prípadne ich kombinácia, ak to príslušenstvo dovoľuje, ale štandardne je miesto na boku obmedzené).

    Obsah: → Rýchle parametre → Použitie → Montáž → Technické parametre → FAQ

    Dodatočné parametre

    Kategória: Pomocné kontakty a vypínacie spúšte
    Hmotnosť: 0.087 kg
    EAN: 4015082484392
    ? Stupeň krytia IP: IP20
    Výrobca: Eaton
