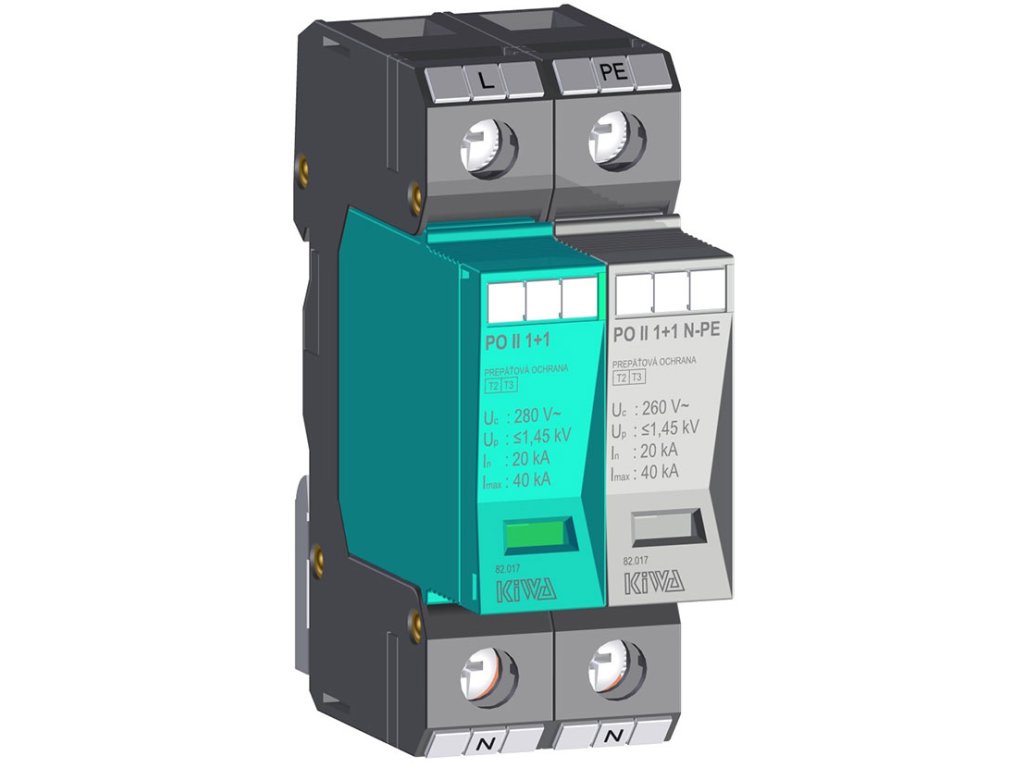

    Zvodič prepätia KIWA PO II 1+1 280V/40kA C+D (T2+T3) 2P - 82.017

    Kód: 82.017
    Neohodnotené
    Zvodič prepätia KIWA PO II 1+1 280V 40kA C+D 2P pre sieť TT a TN-S
    36,62 € / ks 29,77 € bez DPH
    Skladom (3 ks)
    Môžeme doručiť do:
    3.2.2026
    Možnosti doručenia
    Dvojpólový kombinovaný zvodič prepätia (Typ 2+3) v zapojení 1+1 (varistor + bleskoistka). Určený pre 1-fázové siete TT a TN-S. Poskytuje strednú a jemnú ochranu v podružných rozvádzačoch. Imax 40 kA (8/20 µs), vymeniteľné moduly.

    Detailné informácie

    Doprava zadarmo
    Doprava zadarmo
    pri nákupe nad 75€ mimo ATYP
    Kamenná predajňa
    Kamenná predajňa
    vyzdvihnite si svoje objednávky aj osobne
    Objemové zľavy 1% za každých 100€ objednávky do 10%
    Objemové zľavy
    1% za každých 100€ objednávky do 10%
    Poradíme s výberom
    Poradíme s výberom
    Sme tu pre Vás Po - So

    Podrobný popis

    Rýchle zhrnutie: KIWA PO II 1+1 (82.017) je kombinovaný zvodič prepätia triedy C+D (T2+T3) v zapojení 1+1. Tento 2-pólový prístroj obsahuje varistor medzi fázou a nulákom (L-N) a sčítaciu bleskoistku medzi nulákom a zemou (N-PE). Toto zapojenie je nevyhnutné pre bezpečnú ochranu v sieťach TT a moderných sieťach TN-S, kde eliminuje priesaky prúdu na ochranný vodič.

    Rýchle parametre

    • Trieda ochrany: Typ 2 + 3 (C+D) / T2+T3
    • Zapojenie: 1+1 (1x Varistor L-N + 1x Bleskoistka N-PE)
    • Počet pólov: 2P (pre 1-fázové siete TT / TN-S)
    • Max. výbojový prúd (Imax): 40 kA (8/20 µs)
    • Menovitý výbojový prúd (In): 20 kA (8/20 µs)
    • Konštrukcia: Základňa + 2x Vymeniteľný modul
    • Výrobca: KIWA (Slovensko)

    Použitie

    Zvodič PO II 1+1 je určený pre inštaláciu do podružných rozvádzačov (napr. v byte, na poschodí, v garáži) v jednofázových systémoch. Je kľúčový pre:

    • Siete TT: Kde je povinné galvanické oddelenie N a PE vodiča bleskoistkou (bežný varistorový zvodič tu nie je povolený kvôli riziku trvalého prúdu do zeme pri poruche N vodiča).
    • Siete TN-S: Moderné 3-vodičové inštalácie (L+N+PE), kde zapojenie 1+1 zaisťuje nulový únikový prúd v kľudovom stave a vyššiu bezpečnosť.
    • Inštalácia pred RCD: Vhodné pre montáž pred prúdový chránič, aby sa zabránilo jeho neželanému vybaveniu pri prepätí.
    Rýchly výber / Na čo si dať pozor:
    • ✔ Prečo 1+1? Na rozdiel od lacnejšieho zapojenia 2+0 (dva varistory), model 1+1 používa na N-PE bleskoistku. To je bezpečnejšie a v sieťach TT povinné.
    • ✔ Kombinovaná ochrana: Zlučuje strednú ochranu (C) a jemnú ochranu (D) do jedného prístroja, čím chráni aj citlivejšiu elektroniku.
    • ✔ Slovenská kvalita: KIWA je osvedčený slovenský výrobca, čo zaručuje dostupnosť náhradných modulov.

    Technické parametre

    Typ (STN EN 61643-11) Typ 2 + 3 (C+D)
    Sieť TT, TN-S (1-fázová)
    Menovité napätie (Un) 230 V AC
    Max. trvalé prac. napätie (Uc) 280 V AC
    Menovitý výboj. prúd (8/20) In 20 kA (na pól)
    Max. výboj. prúd (8/20) Imax 40 kA (na pól)
    Ochranná úroveň (Up) ≤ 1,5 kV
    Predistenie (max.) 160 A gL/gG (resp. 125A, overiť v návode)
    Signalizácia poruchy Optická (červené okienko)
    Objednávacie číslo 82.017

    Časté otázky (FAQ)

    Kliknutím na otázku sa zobrazí odpoveď.

    Aký je rozdiel medzi 1+1 a 2-pólovým zvodičom (2+0)?
    Model 1+1 (82.017) má medzi N a PE bleskoistku, čo zaisťuje galvanické oddelenie. Je to bezpečnejšie a pre siete TT povinné. Model 2-pólový (2+0) má dva varistory a v sieťach TT by pri poruche N vodiča mohol spôsobiť trvalý únik prúdu do zeme.
    Kedy použiť tento typ PO II (T2+T3)?
    Používa sa ako druhý stupeň ochrany v podružných rozvádzačoch (napr. v byte), ak je už na vstupe do budovy nainštalovaný hlavný zvodič T1. V oblastiach bez rizika priameho úderu blesku môže slúžiť aj ako hlavná ochrana.
    Sú moduly vymeniteľné?
    Áno, pri poruche (červené okienko) stačí vymeniť poškodený modul (varistor alebo bleskoistku). Nie je potrebné meniť celú základňu ani odpájať vodiče.
    Potrebujem pred zvodič poistky?
    Ak je predistenie v inštalácii nižšie ako 125 A (resp. 160 A), ďalšie poistky nie sú potrebné. Zvodič sa zapojí paralelne k záťaži.
    Obsahuje tento model diaľkovú signalizáciu?
    Nie, model 82.017 má len optickú signalizáciu na čele. Verzia s diaľkovým kontaktom (R) má objednávacie číslo 82.019.

    Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ

    Dodatočné parametre

    Kategória: Zvodiče prepätia SPD (ochrana pred bleskom)
    Hmotnosť: 0.209 kg
    EAN: 8586006772278
