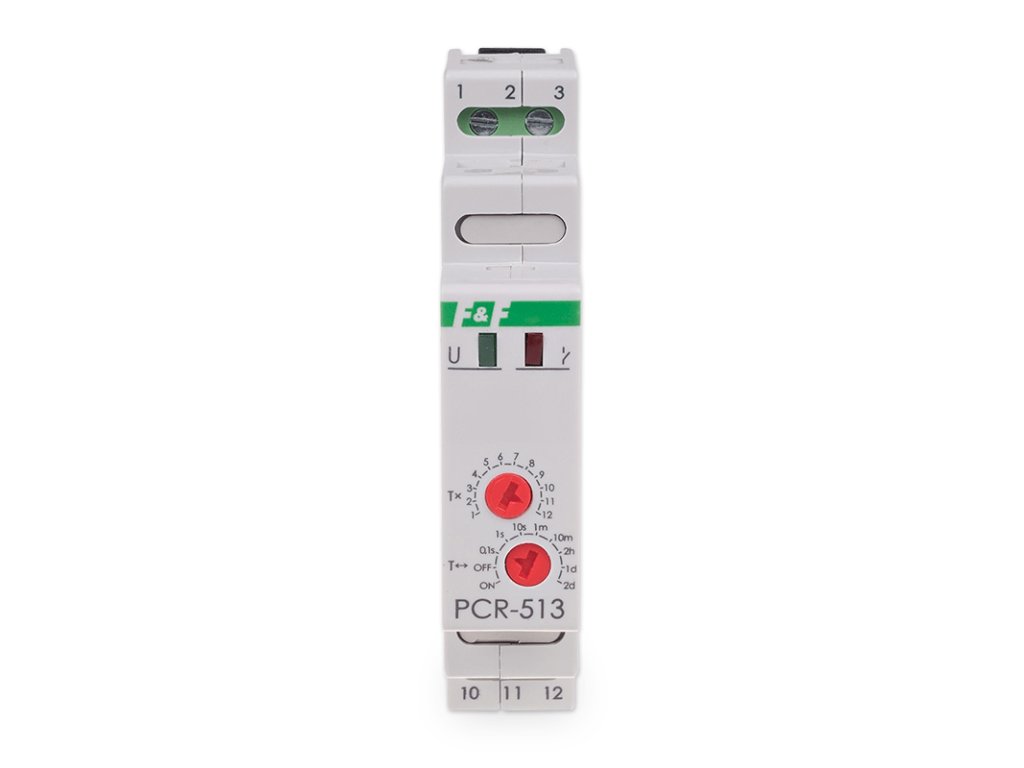

Časové relé F&F PCR-513 230V – Oneskorený rozbeh / 10A
Kód: PCR-513/230
Podrobný popis
Expertný verdikt: Relé PCR-513 je špecialista na jednu úlohu: počkať a zapnúť. Táto funkcia (Oneskorený rozbeh) je kľúčová v rozvádzačoch s viacerými motormi alebo spotrebičmi, kde je potrebné zabrániť ich súčasnému spusteniu po výpadku prúdu (ochrana hlavného ističa pred vybavením). Vďaka širokému časovému rozsahu (od 0,1 s až po 24 dní) pokrýva takmer všetky priemyselné aplikácie.
Kľúčové vlastnosti
- ✔ Funkcia oneskorený rozbeh: Po zapnutí napájania relé čaká nastavený čas a až potom zopne kontakt.
- ✔ Extrémny rozsah času: Nastaviteľné od 0,1 sekundy až po 576 hodín (24 dní) v 8 rozsahoch.
- ✔ Zaťažiteľnosť 10 A: Kontakt zvládne spínať ovládacie obvody stýkačov alebo menšie priame záťaže.
- ✔ Indikácia stavu: Zelená LED signalizuje napájanie, červená LED zopnutie výstupu.
Použitie v praxi
- Kaskádové spínanie: Postupné zapínanie silných spotrebičov (čerpadlá, kompresory) po výpadku siete, aby sa predišlo preťaženiu hlavného ističa.
- Ochrana technológie: Oneskorenie štartu zariadenia, kým sa ustália tlaky alebo hladiny.
- Signalizácia: Oneskorenie poplachu (napr. pri otvorení dverí).
★ Rýchly výber / Na čo si dať pozor
- Toto relé vykonáva funkciu Oneskorené ZAPNUTIE (Delayed ON). Ak potrebujete, aby zariadenie bežalo určitý čas a potom vyplo (Oneskorené VYPNUTIE), hľadajte model PCR-515 alebo multifunkčné PCU-510.
- Zmena časového rozsahu sa prejaví až po reštarte napájania (vypnúť/zapnúť).
- Pre priame spínanie výkonných motorov použite externý stýkač, kontakt relé je dimenzovaný na 10 A.
Najčastejšie chyby pri nastavení
- ✘ Zmena rozsahu (otočný prepínač) pod napätím bez následného reštartu – relé bude pracovať v pôvodnom rozsahu.
- ✘ Očakávanie funkcie "schodišťový automat" (vypnutie po čase). Toto relé robí opak – zapne po čase.
Montáž a nastavenie
- Relé sa inštaluje na DIN lištu.
- Horným prepínačom zvoľte časový rozsah (napr. 10s, 1m, 10m).
- Spodným potenciometrom nastavte presný násobok (1× až 12×). Príklad: Rozsah 10s a poloha 5 = 50 sekúnd.
Kedy je to správna voľba
- ✔ Potrebujete jednoduché a spoľahlivé oneskorenie štartu.
- ✔ Vyžadujete široký rozsah nastavenia času.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo sa stane, ak vypadne prúd počas odpočítavania?
Relé sa resetuje. Po obnovení napájania začne odpočítavať čas znova od nuly (celý cyklus).
Môžem ho použiť na oneskorené vypnutie ventilátora?
Nie priamo. Toto relé oneskoruje zapnutie. Ak chcete, aby ventilátor bežal po vypnutí svetla, potrebujete funkciu "oneskorené vypnutie" (napr. PCU-510).
Ako nastaviť čas 5 minút?
Nastavte horný prepínač na rozsah 10m (10 minút) a spodný potenciometer do polovice na hodnotu 0,5 (resp. 6, ak je stupnica 1-12). 10 min × 0,5 = 5 minút.
Je relé hlučné?
Obsahuje mechanické relé, takže po uplynutí času jednoznačne "cvakne". Počas odpočítavania je úplne ticho.
Môžem použiť polohy ON a OFF na testovanie?
Áno. V polohe ON je kontakt trvalo zopnutý, v polohe OFF trvalo rozopnutý (bez ohľadu na napájanie a čas). Slúži to na servisné účely.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.066 kg |
| EAN: | 5908312595441 |
