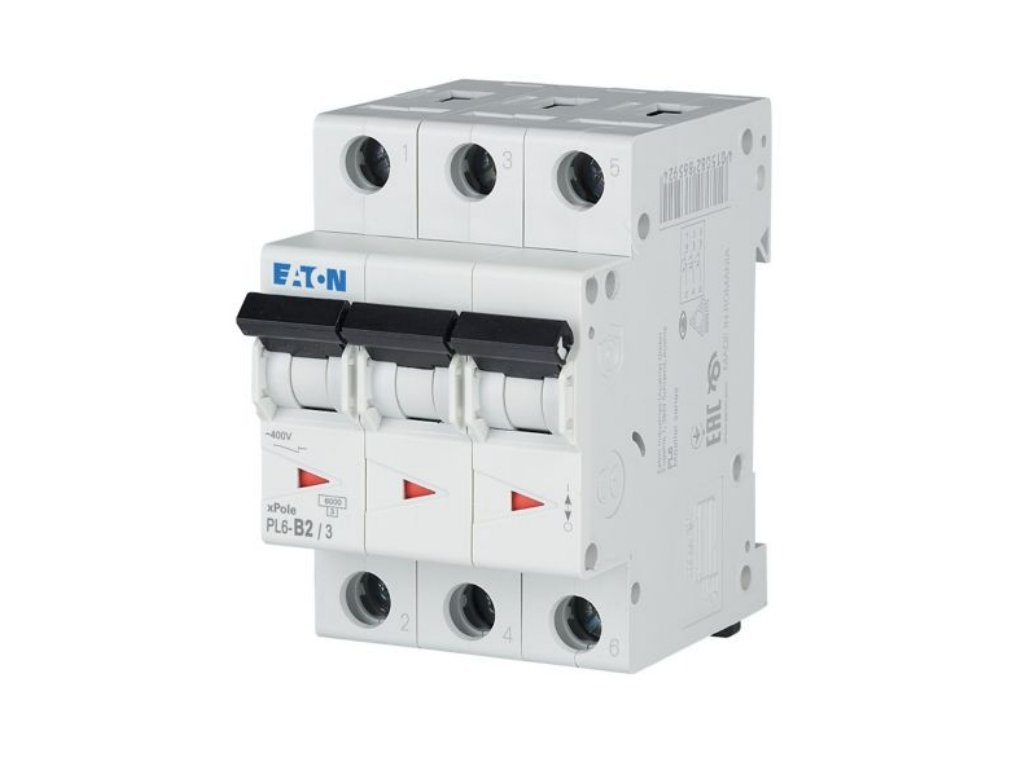

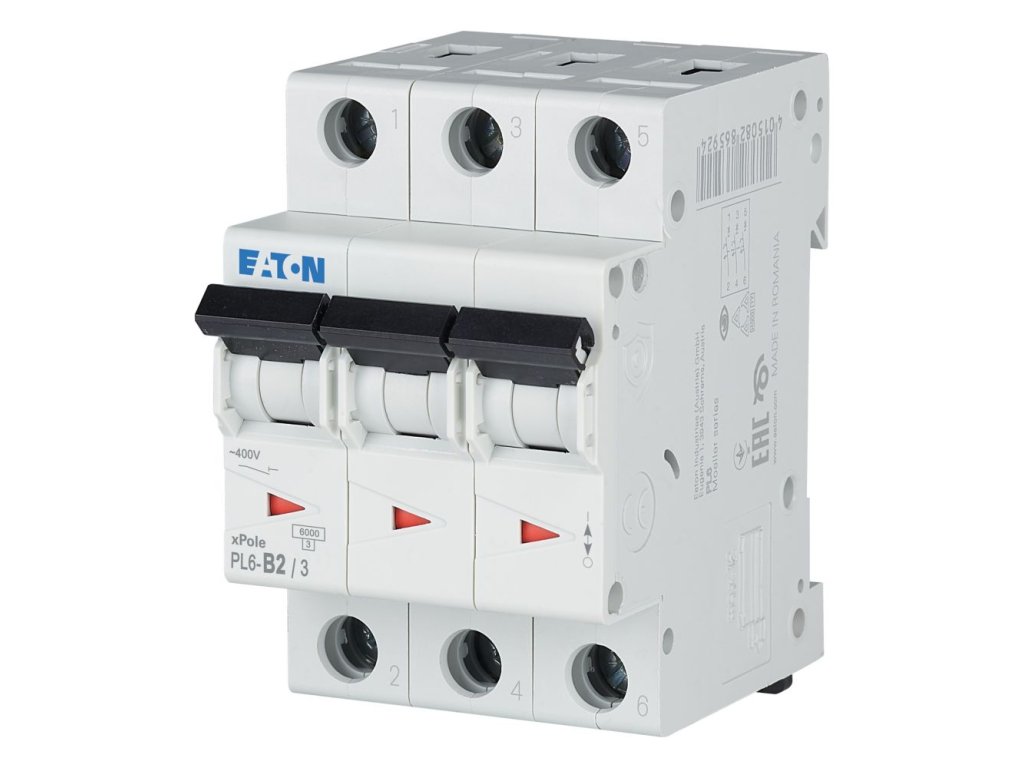

Istič Eaton PL6 (286584) - B2 / 3-pól, 6 kA
Kód: 286584
Podrobný popis
Rýchle zhrnutie: Tento špeciálny 3-pólový istič Eaton PL6 s hodnotou iba 2 A slúži na ochranu citlivých trojfázových zariadení alebo riadiacich obvodov. Vďaka charakteristike B reaguje rýchlo na preťaženie a chráni tak tenké vodiče alebo jemnú elektroniku v rozvádzačoch pred zničením.
Rýchle parametre
- Istenie 2 A: Pre veľmi malé 3-fázové záťaže (cca do 1,3 kW).
- 3-pólový: Spriahnuté vypínanie L1+L2+L3.
- Charakteristika B: Rýchla reakcia, vhodná pre odporové záťaže a vedenia.
- Odolnosť 6 kA: Štandard pre bežné rozvádzače.
- Montáž: 3 moduly na DIN lište.
Použitie
Model B2/3 sa používa v priemyselných aj domových rozvádzačoch na špecifické účely. Viac o istení ovládacích obvodov nájdete v článku o spínacej technike.
Typické aplikácie:
- Ovládanie: Istenie napájania cievok väčších stýkačov (ak sú napájané z 3 fáz).
- Meranie: Istenie napäťových vstupov multimetrov alebo analyzátorov siete.
- Ventilátory: Malé 3-fázové ventilátory v rekuperáciách alebo chladení.
- Čerpadlá: Dávkovacie čerpadielka s malým príkonom.
Rýchly výber / Na čo si dať pozor:
- ✔ Nízky prúd: 2 A je naozaj málo. Tento istič nie je vhodný pre bežné motory (cirkulár, miešačka), ktoré majú odber 5-10 A. Je určený len pre pomocné obvody alebo miniatúrne pohony.
- ✔ Charakteristika B: Ak istíte transformátor, môže tento istič pri zapnutí vypadnúť. Vtedy zvoľte charakteristiku C alebo D.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Na čo sa používa 3-pólový 2 A istič?
Najčastejšie na istenie pomocných obvodov v rozvádzačoch, meracích prístrojov, kontroliek alebo veľmi malých trojfázových motorčekov (napr. servopohony, ventilátory v elektronike).
Môžem ho použiť na 3-fázovú zásuvku?
Technicky áno, ale do takej zásuvky by ste mohli zapojiť len zariadenie s príkonom do cca 1,3 kW. Pre bežné 16 A zásuvky je tento istič príliš slabý a bude neustále vypadávať.
Je vhodný pre transformátor?
Pre transformátory sa odporúča charakteristika C alebo D, kvôli nábehovému prúdu. Charakteristika B je pre trafká nevhodná, pretože môže vypínať už pri zapnutí.
Dá sa prepojiť lištou?
Áno, má terminály pre 3-fázovú prepojovaciu lištu, rovnako ako ostatné ističe série PL6.
Aký vodič použiť?
Pri prúde 2 A stačí aj tenký vodič (napr. 1 mm2), ale v pevných inštaláciách sa zvyčajne používa min. 1,5 mm2 kvôli mechanickej pevnosti.
Môžem ho použiť na ochranu kábla?
Áno, 2 A istič dokonale ochráni aj veľmi tenké vodiče pred prehriatím.
Akú má životnosť?
Rovnako ako ostatné ističe PL6 – viac ako 20 000 spínacích cyklov.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
