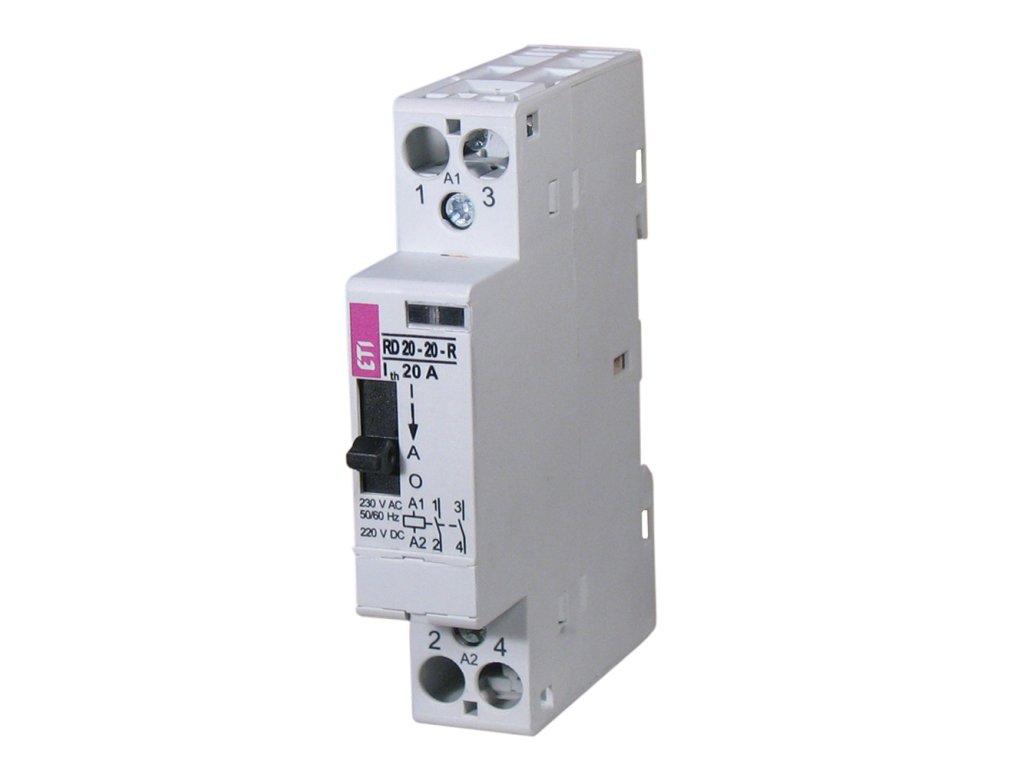

Modulárny stýkač 20A (2x NO) 230V AC s manuálnym ovládaním - ETI R 20-20-R (002464040)
Kód: 002464040
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Stýkač ETI R 20-20-R prináša kľúčovú výhodu: manuálne ovládanie priamo na tele prístroja. Vďaka prepínaču I-0-AUTO môžete záťaž zopnúť ručne (bez ohľadu na HDO alebo termostat), trvalo vypnúť, alebo nechať v automatickom režime. To je neoceniteľné pri servise, poruchách ovládania alebo pre rekreačné objekty.
Kľúčové vlastnosti
- ✔ 3-polohový prepínač:
- AUTO: Stýkač spína podľa napätia na cievke (štandardná funkcia).
- I (ON): Trvalé zopnutie (ignoruje cievku).
- 0 (OFF): Trvalé vypnutie (ignoruje cievku).
- ✔ 2x spínací kontakt (NO): Pre spínanie fázy a neutrálu (20 A).
- ✔ Cievka 230 V AC: Bežné ovládanie sieťovým napätím.
- ✔ Kompaktnosť: Všetky funkcie v šírke len 1 modulu (18 mm).
Použitie v praxi
- Núdzové zapnutie bojlera pri poruche HDO signálu.
- Testovanie osvetlenia alebo motorov pri inštalácii bez nutnosti pripájať ovládanie.
- Trvalé odstavenie okruhu (napr. kúrenia v lete) prepnutím do polohy 0.
- Zistite viac o výhodách manuálneho ovládania v článku ako správne vybrať stýkač.
★ Rýchly výber / Na čo si dať pozor
- Označenie -R na konci kódu (R 20-20-R) znamená manuálne ovládanie (Ručné). Bežný model R 20-20 túto páčku nemá.
- V polohe I (ON) sú kontakty zopnuté trvalo. Po privedení impulzu na cievku sa páčka môže automaticky vrátiť do polohy AUTO (tzv. funkcia resetu pri impulze - závisí od konkrétnej verzie, u ETI často páčka ostáva v polohe I, kým ju neprepnete, alebo sa správa ako bistabilná pri impulze. Pozn.: Pri tomto modeli slúži poloha I na trvalé zopnutie servisným zásahom.).
- Cievka je AC (môže jemne bzučať). Pre tiché prostredie zvoľte sériu RD (napr. RD 20-20-R).
Najčastejšie chyby pri výbere
- ✘ Ponechanie prepínača v polohe 0 (OFF), keď očakávate automatickú prevádzku (stýkač nezopne ani pri signále).
- ✘ Zámena s inštalačným relé (ktoré si pamätá stav). Toto je stýkač s manuálnou prioritou.
Ako overiť kompatibilitu pred objednávkou
- Potrebujete možnosť ručne zapnúť/vypnúť obvod priamo v rozvádzači?
- Máte miesto na 1 modul?
- Ovládacie napätie je 230 V AC?
Kedy je to správna voľba
- ✔ Pre chaty a víkendové domy (možnosť "natvrdo" zapnúť kúrenie).
- ✔ Pre technológie, ktoré vyžadujú servisný režim.
Kedy radšej zvoliť iné riešenie:
- ✘ Ak potrebujete, aby sa stýkač po výpadku prúdu sám nezapol (ak bol v polohe I).
Výhody v praxi
- ✔ Okamžitá diagnostika: Vidíte polohu prepínača a stav kontaktov.
- ✔ Nezávislosť: Funkčnosť aj pri poruche riadiaceho systému (v polohe I).
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu TH35.
- Umiestnite ho tak, aby bol prepínač prístupný pre obsluhu (výrez v kryte rozvodnice).
- Pri inštalácii viacerých kusov vedľa seba nechajte medzery pre chladenie.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo sa stane v polohe "I", ak vypadne prúd?
V polohe "I" je stýkač mechanicky zopnutý. Po obnovení dodávky elektriny bude záťaž okamžite pod napätím (ak nezareagovala funkcia automatického resetu pri niektorých verziách, štandardne však poloha I drží trvalo).
Môžem ho ovládať aj diaľkovo?
Áno, v polohe AUTO sa stýkač správa ako bežný stýkač a reaguje na napätie na svorkách A1/A2.
Je prepínač aretovaný?
Áno, polohy 0 a AUTO sú pevné. Poloha I môže byť v niektorých verziách riešená tak, že pri príchode elektrického impulzu prepne do AUTO, ale u tohto modelu zvyčajne slúži na trvalé manuálne zopnutie.
Ako zapojiť cievku?
Ovládacie napätie 230 V AC sa pripája na svorky cievky označené A1 a A2. V štandardnej inštalácii sa na svorku A1 privedie fázový vodič (L) a na svorku A2 sa pripojí neutrálny vodič (N).
Je stýkač hlučný?
Má štandardnú AC cievku, takže môže byť počuť jemný brum. Ak je to do bytu, zvážte tichú verziu RD (napr. RD 20-20-R).
Čo znamená označenie 20-20-R?
20 A (prúd), 20 (2x NO kontakty), -R (Ručné ovládanie).
Môžem ho použiť na motor?
Pre malé jednofázové motory áno (cca do 1,1 kW). Pre väčšie motory odporúčame motorové stýkače.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.13 kg |
| EAN: | 3838895540397 |
| Druh produktu: | Stýkač |
| ? Stupeň krytia IP: | IP40 |
