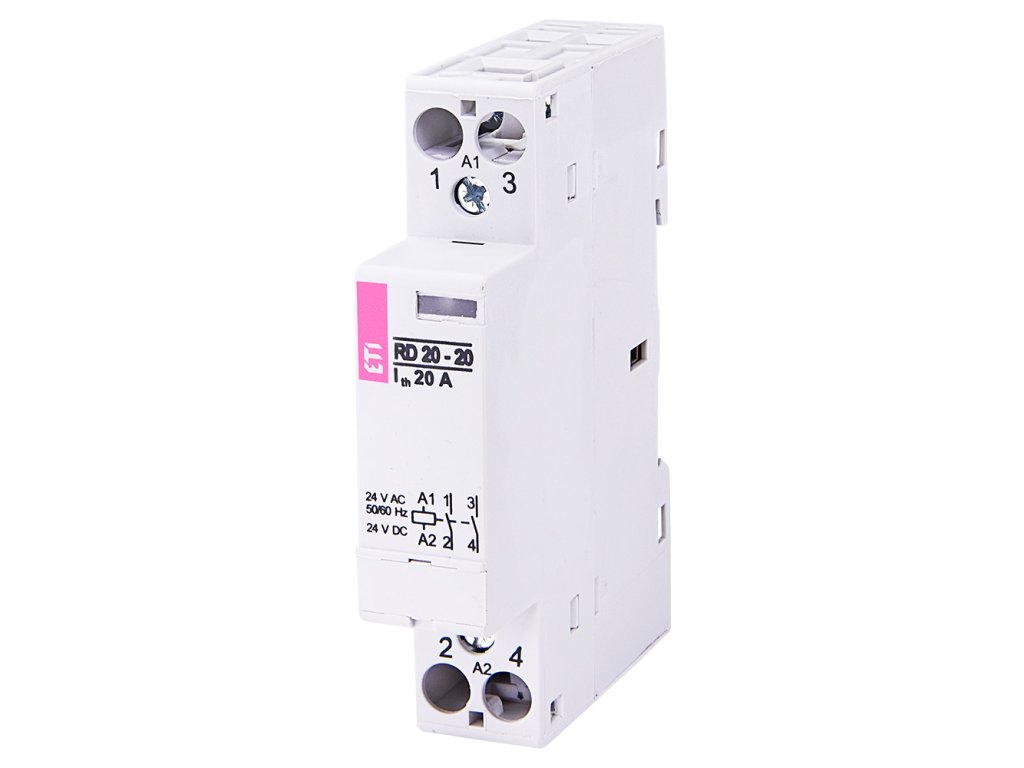

Modulárny stýkač 20A (2x NO) 24V AC/DC - ETI RD 20-20 (002464005)
Kód: 002464005
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Stýkač ETI RD 20-20 vyniká svojou univerzálnosťou. Vďaka cievke na 24 V AC/DC je priamo kompatibilný s väčšinou systémov domácej automatizácie (Loxone, TapHome) bez potreby oddeľovacích relé. Zaberie len 1 modul v rozvádzači a ponúka tichý chod.
Kľúčové vlastnosti
- ✔ Univerzálna cievka 24 V AC/DC: Funguje na striedavý aj jednosmerný prúd.
- ✔ Kompaktná šírka 18 mm: Šetrí cenné miesto v rozvádzači (1 modul).
- ✔ Integrovaná ochrana: Cievka obsahuje prepäťovú ochranu (varistor), čo chráni elektroniku riadiacich systémov.
- ✔ 2x spínací kontakt (NO): Pre spínanie fázy a neutrálu, alebo dvoch nezávislých okruhov.
Použitie v praxi
- Spínanie osvetlenia a zásuviek v systémoch Smart Home (24V logika).
- Ovládanie elektrických radiátorov alebo ventilov kúrenia.
- Automatizácia v priemysle a MaR (Meranie a Regulácia).
- Inštalácie, kde je vyžadovaná nízka hlučnosť pri zopnutí.
★ Rýchly výber / Na čo si dať pozor
- Napätie cievky je 24 V! Nepripájajte cievku na 230 V, došlo by k okamžitému zničeniu. Pre 230 V verziu hľadajte model RD 20-20 230V.
- Tento model má kontakty 20 (2x NO - spínacie). Ak potrebujete rozpínacie (NC), zvoľte typ RD 20-02 alebo RD 20-11.
- Maximálny prúd 20 A platí pre odporovú záťaž (AC-1). Pre motory a kapacitné záťaže (LED zdroje) je hodnota nižšia.
Najčastejšie chyby pri výbere
- ✘ Pripojenie 230 V na cievku A1/A2 (fatálna chyba).
- ✘ Očakávanie, že stýkač 1-modulový zvládne rovnaké prúdové rázy ako 3-modulový.
Ako overiť kompatibilitu pred objednávkou
- Skontrolujte výstupné napätie vášho riadiaceho systému alebo termostatu (musí byť 24 V AC alebo DC).
- Overte požadovaný počet kontaktov (tento má 2 spínacie).
- Uistite sa, že záťaž neprekračuje 20 A (cca 4,6 kW pri 230 V).
Kedy je to správna voľba
- ✔ Pre inteligentné domy (Loxone, Fibaro s 24V modulmi).
- ✔ Ak máte v rozvádzači málo miesta (šírka len 18 mm).
Kedy radšej zvoliť iné riešenie:
Výhody v praxi
- ✔ Tichý chod: DC magnetický obvod eliminuje typické "vrčanie" AC stýkačov.
- ✔ Úspora energie: Nízky príkon cievky.
Technické parametre
Kompatibilita a montáž
- Určený na DIN lištu TH35.
- Vďaka šírke 1 modul je možné ním jednoducho nahradiť staršie relé alebo jističe v preplnených rozvádzačoch.
- Obsahuje prepäťovú ochranu cievky, takže nie je nutné inštalovať externý odrušovací člen.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi sériou R a RD?
Séria R má štandardnú AC cievku (zvyčajne vrčí, len pre AC). Séria RD má cievku s usmerňovačom (AC/DC), je tichšia, má integrovanú ochranu proti prepätiu a nižšiu spotrebu.
Je dôležitá polarita cievky?
Pri tomto modeli RD (AC/DC) polarita zvyčajne nehrá rolu, ale pri DC napájaní sa odporúča zapojiť plus na A1 a mínus na A2 pre zachovanie konvencie.
Môžem ho použiť pre LED pásiky?
Stýkač spína 230 V (alebo iné silové napätie). Môžete ním spínať napájací zdroj pre LED pásiky. Neodporúča sa spínať priamo DC výstup zdroja kvôli riziku oblúka na kontaktoch.
Čo znamená označenie 20-20?
Prvé číslo 20 znamená menovitý prúd 20 A. Druhá časť 20 znamená konfiguráciu kontaktov: 2x NO (spínacie) a 0x NC (rozpínacie).
Prečo je vhodný pre Smart Home?
Väčšina systémov (Loxone, TapHome) má výstupné moduly na 24 V DC. Tento stýkač je možné pripojiť priamo na tieto výstupy bez potreby drahých väzobných relé.
Môžem spínať 3 fázy?
Tento model má len 2 kontakty, takže priamo nie. Na spínanie 3 fáz potrebujete 4-pólový stýkač (napr. RD 25-40). Tento je vhodný pre 1 fázu (L+N) alebo dva samostatné okruhy.
Aký má stratový výkon?
Vďaka DC cievke má veľmi nízky prídržný výkon (cca 1,2 W), čo je menej ako pri bežných AC stýkačoch, čím sa menej zahrieva.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.13 kg |
| EAN: | 3838895539650 |
| Druh produktu: | Stýkač |
| ? Stupeň krytia IP: | IP40 |
