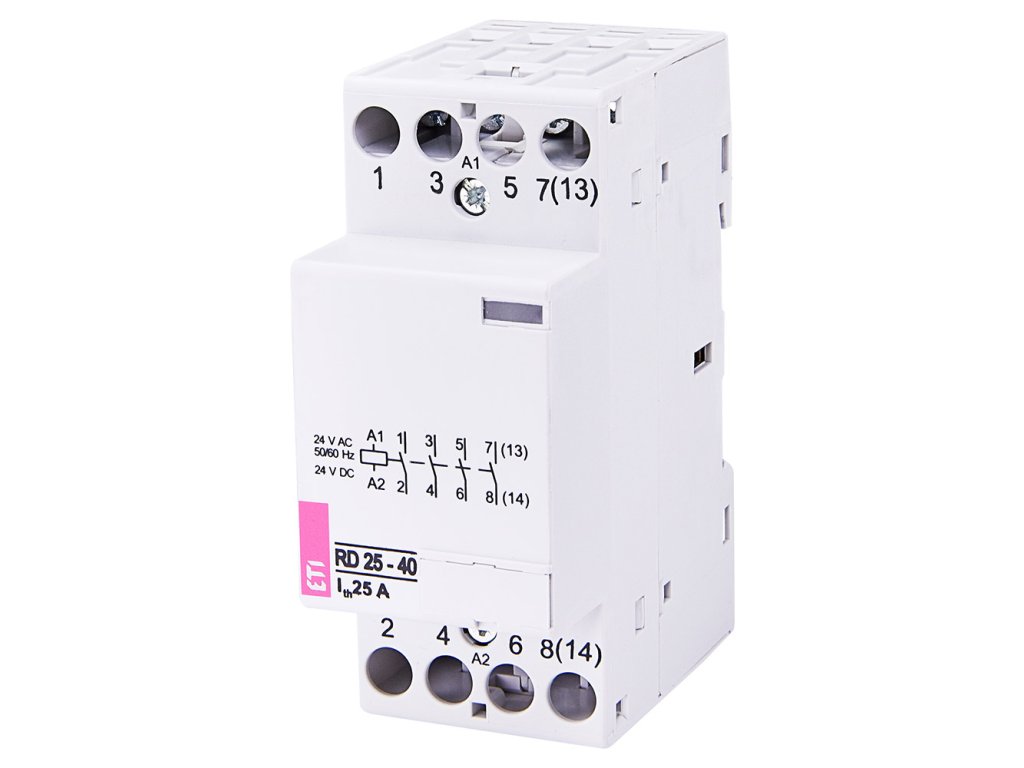

Modulárny stýkač 4-pólový 25A (4x NO) 24V AC/DC – ETI RD 25-40 (002464011)
Kód: 002464011
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tento model ETI RD 25-40 je špecificky navrhnutý pre moderné inštalácie. Kombinácia 4 silových kontaktov a cievky na 24 V AC/DC z neho robí perfektný prvok pre spínanie 3-fázových spotrebičov priamo z výstupov inteligentných systémov (Loxone, TapHome) bez potreby medzirelé.
Kľúčové vlastnosti
- ✔ Ovládanie 24 V: Bezpečné malé napätie (SELV) kompatibilné s PLC a Smart Home.
- ✔ Tichý chod: DC magnetický obvod eliminuje brum, vhodné do rozvádzačov v interiéri.
- ✔ 4 spínacie kontakty (4x NO): Umožňuje spínať 3 fázy + neutrál alebo 4 nezávislé okruhy.
- ✔ Ochrana elektroniky: Integrovaný varistor chráni výstupy riadiaceho systému pred špičkami.
Použitie v praxi
- Spínanie 3-fázových spotrebičov (varná doska, tepelné čerpadlo) v systémoch domácej automatizácie.
- Ovládanie viacerých svetelných okruhov jedným povelom.
- Priemyselná automatizácia s riadiacim napätím 24 V.
- Pre detailné informácie o zapojení si prečítajte náš článok ako vybrať stýkač.
★ Rýchly výber / Na čo si dať pozor
- Pozor na napätie cievky! Tento model je na 24 V. Pripojenie na 230 V ho zničí. Pre 230 V verziu hľadajte kód 002464010.
- Model má 4 spínacie kontakty (40). Ak potrebujete kombináciu s rozpínacími (napr. 2 spínacie + 2 rozpínacie), hľadajte verziu RD 25-22.
- Zaberá 2 moduly na DIN lište.
Najčastejšie chyby pri výbere
- ✘ Zámena napätia cievky (24 V vs 230 V).
- ✘ Použitie stýkača s AC cievkou (séria R) pre ovládanie z DC zdroja (nebude fungovať alebo zhorí cievka). Tento model RD je univerzálny.
Ako overiť kompatibilitu pred objednávkou
- Skontrolujte výstupné napätie vášho Smart Home systému (zvyčajne 24 V DC).
- Spočítajte počet fáz, ktoré potrebujete spínať (max 4 póly).
- Overte maximálny prúd spotrebiča (do 25 A pre odporovú záťaž).
Kedy je to správna voľba
- ✔ Ak staviate inteligentný dom na platforme 24 V.
- ✔ Ak potrebujete tiché a spoľahlivé spínanie silovejšej záťaže.
Kedy radšej zvoliť iné riešenie:
- ✘ Ak máte klasické ovládanie signálom HDO (230 V) – zvoľte verziu na 230 V.
Výhody v praxi
- ✔ Úspora miesta a peňazí: Nahrádza kombináciu pomocného relé a silového stýkača.
- ✔ Bezpečnosť: Galvanické oddelenie riadiacej (24 V) a silovej časti (230/400 V).
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu.
- Pri Smart Home inštaláciách odporúčame použiť tienené káble pre ovládacie obvody, ak sú dlhé.
- Káble pripájajte s ohľadom na maximálny prierez (zvyčajne do 4-6 mm² pre silové svorky).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je potrebné dodržať polaritu 24 V?
Vďaka integrovanému usmerňovaču funguje cievka nezávisle od polarity DC napätia. Pre prehľadnosť sa však odporúča štandard: +24V na A1, GND (0V) na A2.
Môžem spínať 3-fázový bojler?
Áno, stýkač má 4 kontakty. Môžete pripojiť 3 fázy (L1, L2, L3) a neutrálny vodič (N), alebo len 3 fázy. Prúd nesmie prekročiť 25 A na fázu.
Prečo je drahší ako model R 25-40?
Obsahuje zložitejšiu elektroniku v cievke (usmerňovač, varistor) pre tichý chod a univerzálne napájanie, čo zvyšuje výrobné náklady, ale prináša vyšší komfort.
Aký odber má cievka?
Príkon cievky je veľmi nízky (cca 3 W pri príťahu, menej pri držaní), čo znižuje zaťaženie zdroja 24 V v rozvádzači.
Môžem ho použiť na spínanie zásuviek?
Áno, je vhodný na centrálne odpínanie zásuvkových okruhov (napr. pri odchode z domu). Uistite sa však, že celkový odber neprekročí 25 A na jeden kontakt.
Ako zapojiť cievku?
Ovládacie napätie 24 V sa pripája na svorky A1 a A2. V systémoch Smart Home sa zvyčajne spínaný výstup (24V+) pripojí na A1 a spoločná nula (GND) na A2.
Môžem ho ovládať aj striedavým napätím 24 V AC?
Áno, napríklad z bežného zvonkového transformátora 24 V.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.22 kg |
| EAN: | 3838895539810 |
| Druh produktu: | Stýkač |
| ? Stupeň krytia IP: | IP40 |
