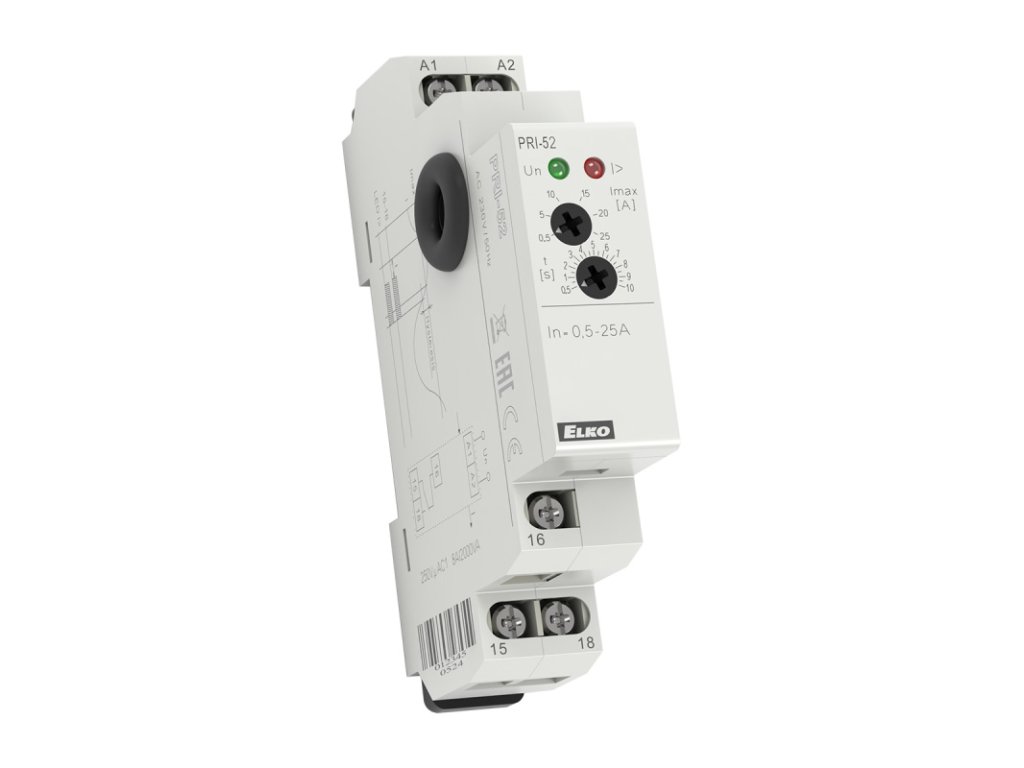

Prúdové kontrolné relé ELKO EP PRI-52 s prevlečným snímaním – 0.5-25A AC
Kód: PRI-52
Podrobný popis
Expertný verdikt: PRI-52 je technicky najelegantnejšie riešenie pre monitorovanie prúdu do 25 A. Vďaka prevlečnej konštrukcii nemusíte prerušovať silový vodič (len ho prevlečiete), čo výrazne zjednodušuje inštaláciu a zvyšuje bezpečnosť. Je to ideálny pomocník pre fotovoltické systémy (detekcia výroby), ochranu čerpadiel alebo blokovanie výkonných spotrebičov, aby nevyhadzovali hlavný istič.
Kľúčové vlastnosti
- ✔ Bezstratové meranie: Vodič prechádza cez otvor v tele prístroja, nevzniká prechodový odpor na svorkách.
- ✔ Široký rozsah: Plynulé nastavenie úrovne spínania od 0,5 do 25 A (AC 50 Hz).
- ✔ Galvanické oddelenie: Meraný obvod je úplne izolovaný od napájania prístroja.
- ✔ Nastaviteľné oneskorenie: Potenciometer (0,5 – 10 s) pre elimináciu krátkodobých špičiek pri štarte motorov.
- ✔ Prioritné relé: Umožňuje blokovať menej dôležitý spotrebič (napr. konvektor), keď beží prioritný (napr. bojler).
Použitie v praxi
- Indikácia prevádzky čerpadla vo vrtu (ak tečie prúd = čerpadlo beží, ochrana behu na sucho).
- Blokovanie elektrického kúrenia pri zapnutí prietokového ohrievača (úspora na veľkosti hlavného ističa).
- Detekcia funkčnosti verejného osvetlenia alebo výhrevných telies.
- Spínanie odsávania pri zapnutí drevoobrábacieho stroja.
★ Rýchly výber / Na čo si dať pozor
- Maximálny priemer vodiča, ktorý prejde otvorom, je cca 6 mm (zodpovedá vodiču CYA 16mm² alebo menšiemu s izoláciou).
- Relé je určené len pre striedavý prúd (AC).
- Výstupný kontakt (8A) slúži na signalizáciu alebo ovládanie stýkača, nie na priame spínanie výkonu meraného obvodu.
- Ďalšie monitorovacie prvky nájdete v kategórii monitorovacie relé.
Najčastejšie chyby pri výbere
- ✘ DC prúd: PRI-52 nefunguje na jednosmerný prúd (princíp prúdového transformátora).
- ✘ Príliš hrubý vodič: Do otvoru sa nezmestia hrubé káble (napr. CYKY 5x4), musí sa prevliecť len jedna žila (fáza).
Kedy je to správna voľba
- ✔ Ak potrebujete monitorovať prúd bez zásahu do existujúcej kabeláže (bez strihania vodičov).
- ✔ Ak hľadáte spoľahlivé prioritné relé pre optimalizáciu odberu v dome.
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu EN 60715.
- Vodič meraného obvodu sa prevlečie cez otvor v prístroji.
- Napájanie (A1-A2) musí byť pripojené pre funkciu vyhodnocovania.
- Vyhovuje norme STN EN 60255-1.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Musím prerušiť fázový vodič pre inštaláciu?
Nie, vodič stačí odpojiť na jednej strane, prevliecť cez otvor v PRI-52 a znova zapojiť. Nie je potrebné ho strihať ani vkladať do svoriek relé.
Môžem cez otvor prevliecť celý kábel (fázu aj nulu)?
Nie, musíte prevliecť iba fázový vodič. Ak by ste prevliekli fázu aj nulu (L+N), ich magnetické polia by sa vyrušili a relé by nameralo nulový prúd.
Môžem merať prúd menší ako 0,5 A?
Áno, trikom je prevliecť vodič cez otvor viackrát (urobiť slučku). Ak vodič prevlečiete 2x, citlivosť sa zdvojnásobí (napr. rozsah bude 0,25 – 12,5 A).
Funguje relé aj pri výpadku napájania?
Nie, pre činnosť vyhodnocovacej elektroniky je nutné napätie 230 V na svorkách A1-A2.
Aké sú straty napätia na tomto relé?
Prakticky nulové. Keďže ide o bezdotykové snímanie cez transformátor, nevkladáte do obvodu žiadny odpor ani bočník.
Je možné použiť relé na jednosmerný prúd (FVE batérie)?
Nie, prúdový transformátor funguje len na striedavý prúd. Pre DC aplikácie musíte použiť iný typ (napr. s Hallovou sondou).
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.081 kg |
| EAN: | 8595188136556 |
| Druh produktu: | Relé |
| Výrobca: | ELKO EP |
