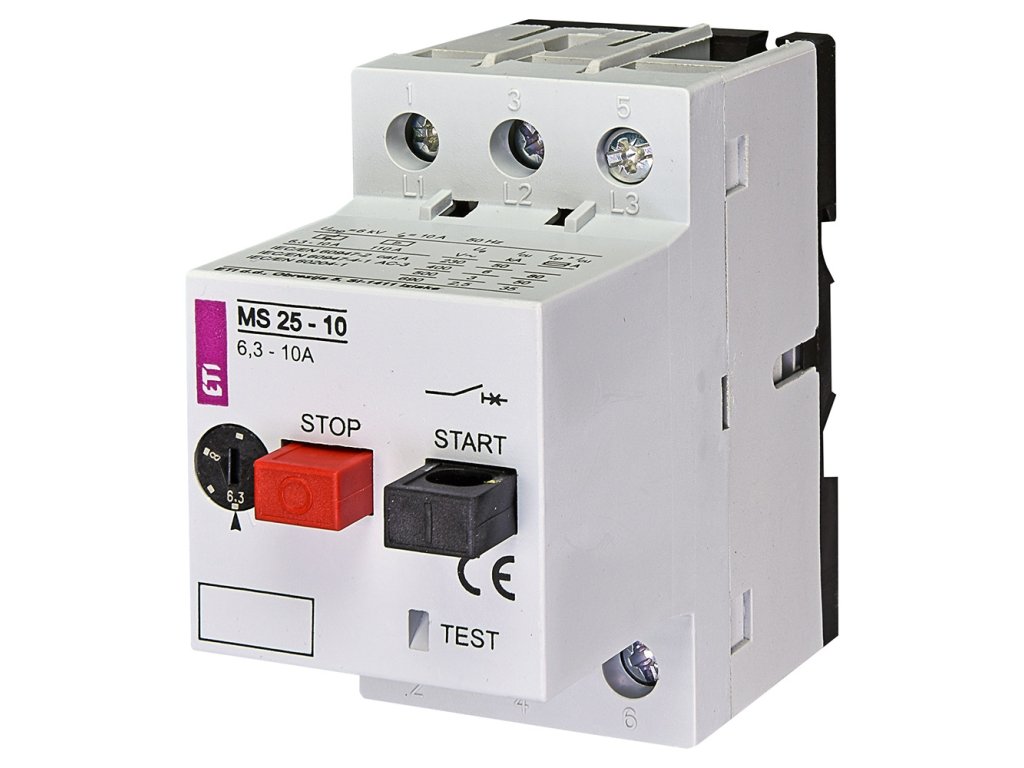

Motorový spúšťač ETI MS25-10 nastavenie 6,3-10A (004600100)
Kód: 004600100
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Motorový spúšťač ETI MS25-10 je základným prvkom ochrany motorov s menovitým prúdom medzi 6,3 až 10 A (typicky 4 kW pri 400 V). Kombinuje funkciu ističa (skratová ochrana) a tepelného relé (ochrana proti preťaženiu) v jednom prístroji. Jeho kľúčovou vlastnosťou je citlivosť na výpadok fázy, čo zabraňuje zhoreniu motora pri behu na dve fázy.
Kľúčové vlastnosti
- ✔ Nastaviteľný rozsah: Prúdovú ochranu je možné presne nastaviť otočným prvkom v rozsahu 6,3 – 10 A podľa štítku motora.
- ✔ Ochrana proti výpadku fázy: Diferenciálny mechanizmus deteguje nerovnováhu prúdov a vypne motor, ak vypadne jedna fáza.
- ✔ Teplotná kompenzácia: Prístroj automaticky koriguje vypínaciu charakteristiku podľa okolitej teploty, čím zabraňuje falošným vypnutiam v horúcom prostredí.
- ✔ Manuálne ovládanie: Tlačidlá ŠTART (čierne) a STOP (červené) umožňujú priame ovládanie motora bez nutnosti ďalších vypínačov.
Použitie v praxi
- Priame spínanie a ochrana 3-fázových motorov (čerpadlá, ventilátory, dopravníky, miešačky).
- Ochrana transformátorov na primárnej strane.
- Ako hlavný vypínač pre malé stroje (vhodné pre kategóriu AC-3).
- Inštalácia do rozvádzačov na DIN lištu alebo do samostatných krytov (IP41/IP55).
★ Rýchly výber / Na čo si dať pozor
- Menovitý prúd motora (In) musí ležať v rozsahu 6,3 až 10 A. Tento model je typicky vhodný pre motory 4 kW (pri 400 V, cosφ 0,8).
- Magnetická (skratová) spúšť je nastavená pevne na 140 A. To zaručuje, že spúšťač nevypne pri bežnom rozbehovom prúde motora.
- Pri použití pre jednofázový motor je nutné zapojiť všetky 3 póly do série, aby fungovala ochrana proti výpadku fázy správne.
- Viac o zapájaní motorov nájdete v článku Stýkače a relé: Ako ich správne vybrať.
Najčastejšie chyby pri výbere
- ✘ Výber spúšťača len podľa kW motora bez kontroly prúdu na štítku (účinnosť a cosφ sa líšia).
- ✘ Nastavenie prúdu na maximum (10 A) namiesto skutočnej hodnoty motora – znižuje účinnosť ochrany.
- ✘ Použitie bežného ističa (charakteristika C) namiesto motorového spúšťača (istič nechráni pred malým dlhodobým preťažením ani výpadkom fázy).
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu (TH35).
- Možnosť pridať pomocné kontakty (čelné alebo bočné) pre signalizáciu stavu.

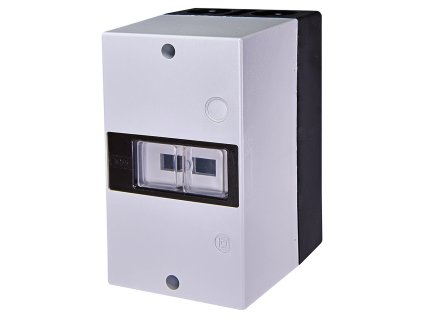

- K dispozícii sú plastové skrinky s krytím IP55 pre montáž na stenu (vlhké prostredie).
- Pre kompletné príslušenstvo navštívte kategóriu Motorové spúšťače.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Ako správne nastaviť prúd na spúšťači?
Otočným voličom nastavte hodnotu presne podľa menovitého prúdu (In) uvedeného na štítku motora. Nenastavujte vyššiu hodnotu "pre istotu", inak motor nebude chránený.
Môžem spúšťač použiť aj ako hlavný vypínač?
Áno, spĺňa podmienky pre bezpečné odpojenie (izolačné vlastnosti) podľa normy EN 60947-2.
Je potrebné pred spúšťač zaradiť poistky?
Ak je skratový prúd v mieste inštalácie nižší ako vypínacia schopnosť spúšťača (Icu), poistky nie sú nutné. Pre tento model je Icu pri 400 V zvyčajne vysoké (50-100 kA), takže pre bežné motory nie je predradené istenie nutné (okrem hlavného istenia rozvádzača).
Dá sa tlačidlo STOP uzamknúť?
Áno, pomocou visiaceho zámku je možné zaistiť tlačidlo v polohe STOP, aby sa zabránilo náhodnému zapnutiu počas údržby.
Funguje aj na 230 V (1 fáza)?
Áno, ale musíte zapojiť všetky 3 póly do série (vstup L1 -> výstup L1 -> vstup L2 -> výstup L2 -> vstup L3 -> motor), inak spúšťač vyhodnotí stav ako výpadok fázy a vypne.
Dá sa k spúšťaču pripojiť diaľkové ovládanie?
Áno, pridaním podpäťovej spúšte (U-module) alebo vyrážacej spúšte (A-module) je možné spúšťač diaľkovo vypnúť. Na diaľkové zapnutie je však vhodnejšie použiť stýkač za spúšťačom.
Ako otestujem funkčnosť?
Na čele prístroja je malé tlačidlo "TEST". Jeho stlačením (napr. skrutkovačom) simulujete vypnutie ochrany. Páčka/tlačidlá by mali preskočiť do polohy STOP.
Dodatočné parametre
| Kategória: | Motorové spúšťače (ističe motora) |
|---|---|
| Hmotnosť: | 0.255 kg |
| EAN: | 3838895576372 |
| Druh produktu: | Motorový spúšťač |
