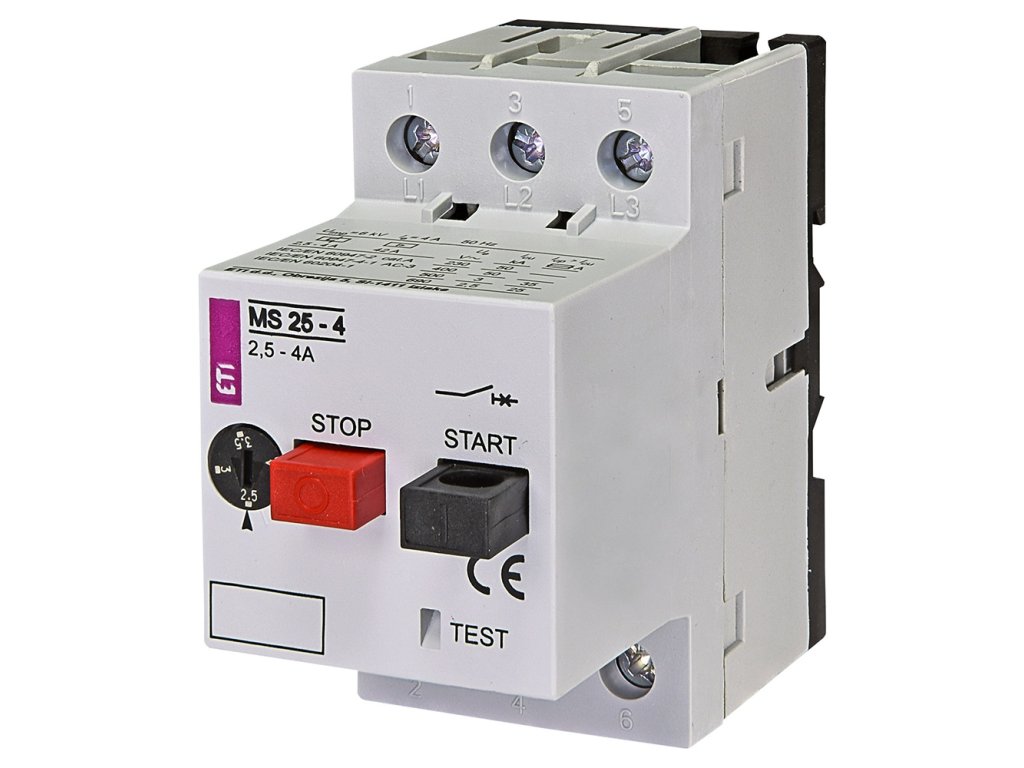

Motorový spúšťač ETI MS25-4 nastavenie 2,5-4A (004600080)
Kód: 004600080
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Motorový spúšťač ETI MS25-4 je kľúčovým prvkom ochrany pre menšie motory s menovitým prúdom medzi 2,5 až 4 A (typicky 1,1 kW alebo 1,5 kW pri 400 V). Integruje v sebe funkcie ističa (skrat) a tepelného relé (preťaženie). Jeho diferenciálny mechanizmus spoľahlivo deteguje aj výpadok fázy, čím chráni motor pred zničením pri behu na dve fázy.
Kľúčové vlastnosti
- ✔ Presné nastavenie: Prúdovú ochranu nastavíte otočným voličom v rozsahu 2,5 – 4,0 A presne podľa štítkových údajov motora.
- ✔ Citlivosť na výpadok fázy: Prístroj automaticky vypne napájanie pri strate jednej fázy, čím zabráni prehriatiu vinutia.
- ✔ Tlačidlové ovládanie: Intuitívne ovládanie pomocou tlačidiel ŠTART (čierne) a STOP (červené), ktoré slúži aj ako reset po poruche.
- ✔ Teplotná kompenzácia: Stabilná funkčnosť aj pri kolísaní okolitej teploty (napr. v rozvádzači alebo strojovni).
Použitie v praxi
- Ochrana 3-fázových asynchrónnych motorov (čerpadlá, malé kompresory, dopravníkové pásy).
- Spínanie a istenie jednofázových motorov (pri sériovom zapojení pólov).
- Náhrada za staršie motorové ističe alebo poistky, ktoré neposkytujú ochranu proti preťaženiu.
- Vhodné pre motory s výkonom cca 1,1 kW až 1,5 kW.
★ Rýchly výber / Na čo si dať pozor
- Pre správnu funkciu musí menovitý prúd motora (In) ležať v rozsahu 2,5 až 4,0 A. Skontrolujte štítok motora.
- Magnetická (skratová) spúšť je nastavená na 56 A (cca 14x In), čo zaručuje, že spúšťač "nevyletí" pri bežnom rozbehu motora.
- Ak používate spúšťač pre 1-fázový motor (230 V), musíte prepojiť všetky 3 póly do série, inak ochrana proti výpadku fázy spôsobí nechcené vypnutie.
- Viac o výbere ochranných prvkov nájdete v článku Stýkače a relé: Ako ich správne vybrať.
Najčastejšie chyby pri výbere
- ✘ Výber len podľa výkonu (kW) bez kontroly prúdu (A) – rôzne motory majú rôznu účinnosť a prúd.
- ✘ Nastavenie spúšťača na maximum rozsahu (4 A), aj keď má motor len 2,8 A – motor nie je chránený.
- ✘ Použitie bežného ističa char. C namiesto motorového spúšťača (istič nechráni pred preťažením a výpadkom fázy).
Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu (TH35).
- Možnosť doplniť pomocné kontakty (PS) pre signalizáciu stavu (zapnuté/vypnuté/porucha).
- Pre montáž na stenu vo vlhkom prostredí je možné dokúpiť kryt s krytím IP55.
- Pozrite si celú ponuku v kategórii Motorové spúšťače.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Ako presne nastaviť prúd?
Otočným prvkom na čele prístroja nastavte hodnotu zhodnú s menovitým prúdom (In) na štítku motora. Ak je hodnota medzi dielikmi, nastavte ju odhadom presne.
Slúži spúšťač aj ako hlavný vypínač?
Áno, má vlastnosti odpojovača a spĺňa podmienky pre bezpečné odpojenie podľa normy.
Čo ak motor beží na 1 fázu (230 V)?
Pre jednofázové použitie zapojte všetky 3 póly spúšťača do série. Fáza prejde cez L1-T1, potom prepojkou do L2-T2 a nakoniec L3-T3. Tým sa zabezpečí rovnomerné zaťaženie bimetalov.
Dá sa uzamknúť?
Áno, tlačidlo STOP je možné zaistiť visiacim zámkom vo vypnutej polohe (napríklad pri oprave stroja).
Ako otestovať funkčnosť spúšťača?
Zatlačte malé tlačidlo "TEST" na prednom paneli (napr. skrutkovačom). Spúšťač by mal okamžite vypnúť (tlačidlá vyskočia).
Potrebujem k nemu poistky?
Väčšinou nie, ak je skratový prúd v sieti nižší ako vypínacia schopnosť spúšťača (Icu). Pre tento rozsah (4A) je Icu veľmi vysoké (často 100kA), takže spúšťač sám zvládne skrat bez predradeného istenia.
Môžem ho ovládať na diaľku?
Len vypnúť (pomocou prídavnej napäťovej spúšte). Na diaľkové zapnutie potrebujete stýkač zapojený za spúšťačom.
Dodatočné parametre
| Kategória: | Motorové spúšťače (ističe motora) |
|---|---|
| Hmotnosť: | 0.255 kg |
| EAN: | 3838895576334 |
| Druh produktu: | Motorový spúšťač |
