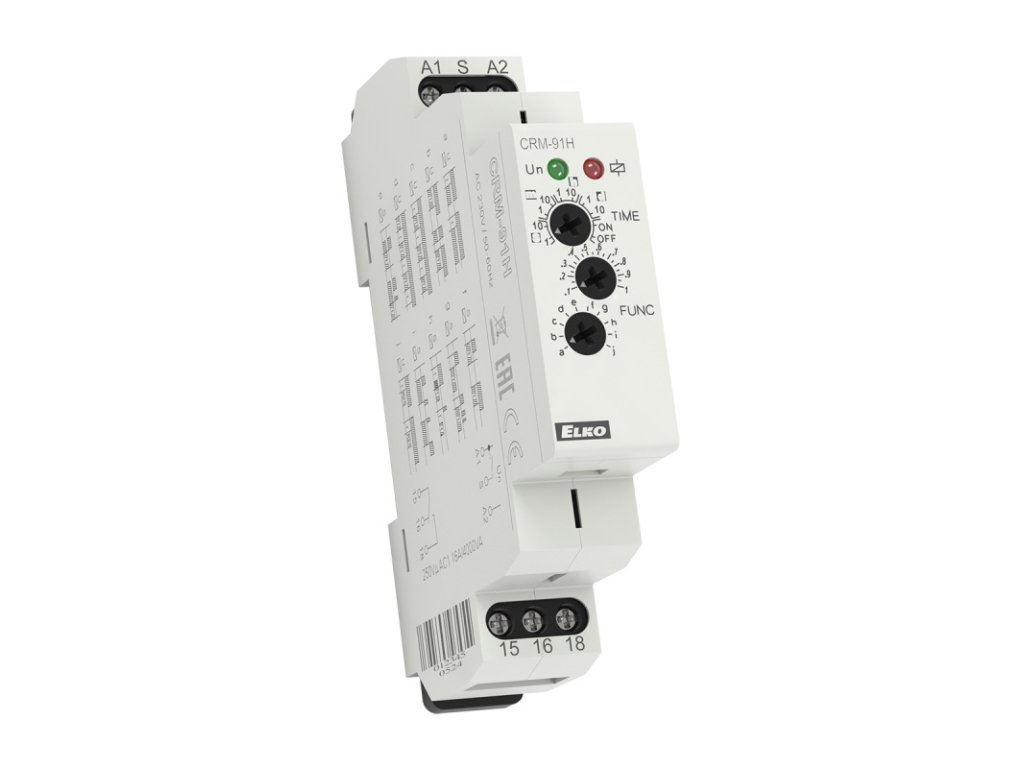

Multifunkčné časové relé ELKO EP CRM-91H/UNI – 10 funkcií, 16A, AC/DC 12-240V
Kód: CRM-91H/UNI
Podrobný popis
Expertný verdikt: CRM-91H/UNI je absolútny "bestseller" medzi časovými relé. Jeho najväčšou výhodou je univerzálnosť – jedným typom relé vyriešite napájanie 12V, 24V aj 230V. To z neho robí ideálnu "servisnú zálohu". Či už potrebujete oneskorený rozbeh motora, cyklovanie čerpadla alebo dobeh ventilátora, toto relé to zvládne. Viac o jeho využití nájdete v našom článku ako vybrať stýkače a relé.
Kľúčové vlastnosti
- ✔ UNI napájanie: Široký rozsah AC/DC 12 – 240 V umožňuje použitie v priemysle, automatizácii aj domácnostiach.
- ✔ 10 funkcií: Komplexná sada funkcií (oneskorený rozbeh/návrat, impulzné relé, cyklovač, oneskorenie po vypnutí...).
- ✔ Časový rozsah: Nastaviteľný od 0.1 sekundy až do 10 dní (v 10 rozsahoch).
- ✔ Výkonný kontakt: 16 A prepínací kontakt (AgNi) s nárazovým prúdom až 30 A ( < 3s).
- ✔ Multifunkčná LED: Červená dióda prehľadne indikuje stav výstupu a priebeh časovania (blikanie).
Použitie v praxi
- Univerzálny náhradný diel pri poruche iného časového relé (vďaka UNI napájaniu).
- Riadenie osvetlenia, ventilácie, závlahy a technologických procesov.
- Ochrana motorov a čerpadiel (oneskorený rozbeh po výpadku).
- Cyklické spínanie reklám, ventilátorov alebo prečerpávania.
★ Rýchly výber / Na čo si dať pozor
- Relé je napájané univerzálne (AC/DC 12-240V). Ak máte v rozvádzači len 230V, môžete ušetriť kúpou verzie CRM-91H/230.
- Maximálny trvalý prúd kontaktu je 16 A. Pre vyššie výkony použite stýkač.
- Ďalšie modely nájdete v kategórii časové a súmrakové automaty.
Najčastejšie chyby pri výbere
- ✘ Zámena funkcií: Uistite sa, že požadovaná funkcia (napr. impulzné relé) je v zozname 10 funkcií tohto modelu.
- ✘ Tlejivky: Pripojenie tlačidiel s tlejivkami na vstup S môže spôsobiť problémy. Odporúčame použiť verziu bez tlejiviek alebo kompenzátor.
Kedy je to správna voľba
- ✔ Ak potrebujete "jedno relé na všetko" do servisného skladu.
- ✔ Ak máte neštandardné napájacie napätie (napr. 12V, 24V, 48V, 110V).
Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu EN 60715.
- Nastavenie času a funkcií pomocou otočných prepínačov.
- Vyhovuje norme STN EN 61812-1.
- Bezpečnosť podľa STN 33 2000-4-41.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi CRM-91H/UNI a CRM-91H/230?
Verzia UNI má univerzálny napájací zdroj pre AC/DC 12-240V. Verzia 230 je určená len pre AC 230V. Funkcie a výstupy sú identické.
Môžem napájať toto relé z autobatérie (12V)?
Áno, vďaka UNI napájaniu relé spoľahlivo funguje aj na 12V DC, čo je ideálne pre aplikácie v karavanoch, lodiach alebo solárnych systémoch.
Ako funguje funkcia "oneskorenie po vypnutí"?
Po privedení napätia na vstup S sa výstup zopne. Po odpojení napätia zo vstupu S začne plynúť nastavený čas, po ktorom sa výstup vypne (ideálne pre ventilátory).
Je výstupný kontakt bezpotenciálový?
Áno, prepínací kontakt (15-16-18) je galvanicky oddelený od napájania, takže môžete spínať iné napätie, než ktorým je relé napájané.
Čo znamená "multifunkčná LED"?
Červená LED signalizuje stav výstupu: svieti = zopnuté, nesvieti = vypnuté, bliká = časovanie prebieha.
Môžem pripojiť viacero tlačidiel paralelne na vstup S?
Áno, môžete pripojiť neobmedzený počet tlačidiel. Pozor však na tlačidlá s tlejivkami (max. počet závisí od prúdu tlejivky).
Čo sa stane pri výpadku prúdu?
Relé sa resetuje. Po obnovení napájania začne funkciu odznova (v závislosti od nastavenej funkcie), nepamätá si "rozbehnutý" čas.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.086 kg |
| EAN: | 8595188112420 |
| Druh produktu: | Relé |
| Výrobca: | ELKO EP |
