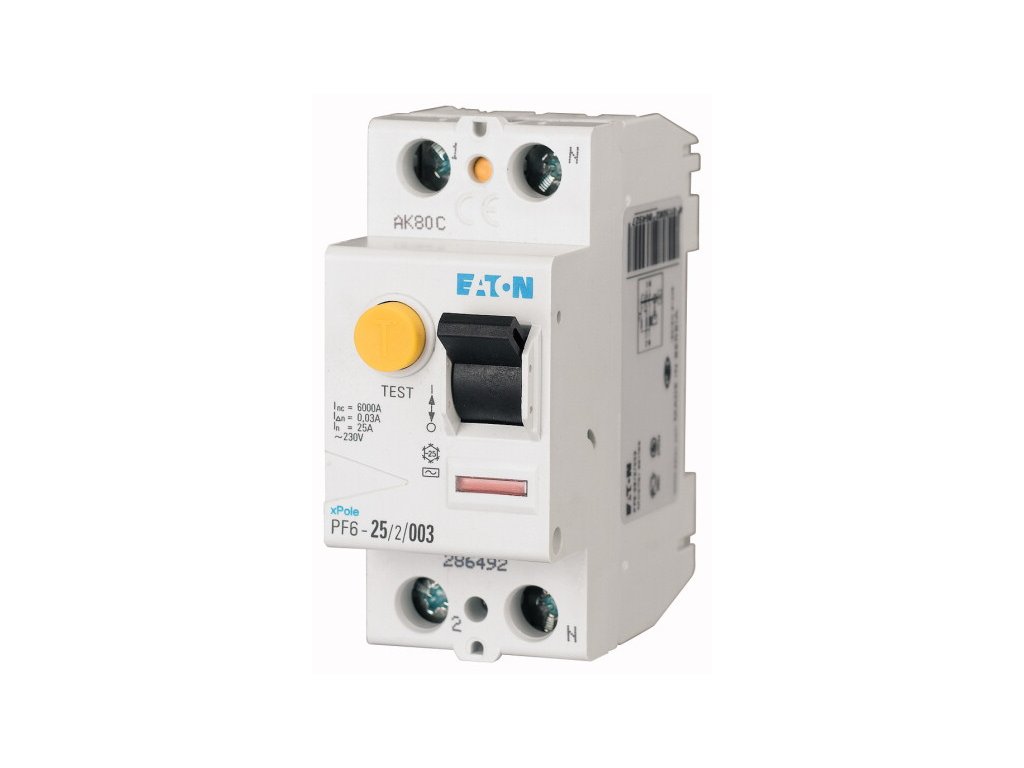

Prúdový chránič Eaton PF6 (112921) - 25 A, 30 mA, Typ A, 2-pól
Kód: 112921
Podrobný popis
Rýchle zhrnutie: Tento 2-pólový prúdový chránič Eaton série PF6 je určený pre jednofázové obvody (230 V). S citlivosťou 30 mA chráni osoby pred úrazom elektrickým prúdom a majetok pred požiarom. Verzia Typ A je dnes štandardom, pretože na rozdiel od typu AC dokáže detegovať aj pulzujúce DC prúdy generované modernou elektronikou (práčky, LED zdroje, počítače).
Rýchle parametre
- Typ A: Vyššia úroveň bezpečnosti – reaguje na striedavé aj pulzujúce DC reziduálne prúdy.
- Ochrana osôb: Vypínací prúd 30 mA (0,03 A) chráni pri priamom dotyku so živou časťou.
- Kompaktnosť: Šírka len 2 moduly (35 mm) – šetrí miesto v rozvádzači.
- Zaťažiteľnosť: Kontakty dimenzované na trvalý prúd do 25 A.
- Indikácia: Reálna poloha kontaktov signalizovaná červenou/zelenou farbou na páčke.
Použitie
Chránič je určený pre jednofázové okruhy v sieťach TN-S. Je ideálny pre doplnkovú ochranu špecifických obvodov v rodinných domoch a bytoch. Viac informácií o správnom výbere nájdete v článku o prúdových chráničoch.
Typické aplikácie:
- Kúpeľňové okruhy: Samostatná ochrana pre práčku, sušičku a zásuvky v kúpeľni.
- Vonkajšie zásuvky: Ochrana obvodov terasy, altánku alebo záhradného domčeka.
- Menšie byty/chaty: Môže slúžiť ako hlavný chránič, ak hlavný istič neprekračuje 25 A.
Rýchly výber / Na čo si dať pozor:
- ✔ Menovitý prúd 25 A: Toto je maximálna hodnota, ktorú chránič znesie. Predradený istič alebo poistka nesmie byť silnejšia ako 25 A. Ak máte hlavný istič 25 A, tento chránič je na hrane (odporúčame zvážiť 40 A verziu pre rezervu), ale pre podružné obvody istené 16 A alebo 10 A je ideálny.
- ✔ Počet pólov: Toto je 2-pólový prístroj (fáza + N). Nie je vhodný pre trojfázové spotrebiče (varná doska, cirkulár).
- ✔ Typ A: Nevyhnutný pre moderné spotrebiče so spínanými zdrojmi. Typ AC už pre mnohé aplikácie nestačí.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Na čo slúži 2-pólový chránič?
2-pólový chránič sa používa v jednofázových obvodoch (L + N). Prerušuje fázový aj neutrálny vodič. Je vhodný pre bežné zásuvkové a svetelné okruhy v bytoch alebo pre ochranu konkrétnych zón (napr. kúpeľňa).
Môžem ho použiť, ak mám hlavný istič 25 A?
Áno, ale je to hraničná hodnota. Chránič s menovitým prúdom 25 A nesmie byť trvalo zaťažovaný vyšším prúdom. Ak je predradený istič 25 A, chránič vyhovuje. Pre vyššiu rezervu a životnosť sa však často volí o stupeň silnejší chránič (40 A).
Prečo je dôležitý typ A?
Typ A (na rozdiel od staršieho typu AC) dokáže vypnúť obvod aj v prípade pulzujúcich jednosmerných únikových prúdov. Tie bežne vznikajú v spínaných zdrojoch spotrebičov (práčky, TV, nabíjačky). Typ AC takéto poruchy nemusí zachytiť.
Nahradí tento prístroj aj istič?
Nie. Toto je len prúdový chránič (RCCB). Nechráni vedenie proti preťaženiu ani skratu. Musí byť v obvode zapojený spolu s ističom (pred ním alebo za ním). Existujú aj kombinované prístroje (chránič s ističom), ale tento model plní len funkciu chrániča.
Ako často testovať funkčnosť tlačidlom?
Výrobca Eaton a slovenské normy odporúčajú vykonať test stlačením tlačidla "T" minimálne raz za 6 mesiacov. Tým sa overí mechanická pohyblivosť vypínacieho mechanizmu.
Je možné prívod zapojiť zospodu?
Áno, prístroje série PF6 umožňujú ľubovoľnú stranu pripojenia (prívod zhora alebo zdola), pričom funkčnosť zostáva zachovaná.
Dá sa prepojiť prepojovacou lištou?
Áno, svorky sú prispôsobené na použitie štandardných prepojovacích líšt (hrebienkov) aj vodičov súčasne, čo uľahčuje montáž v rozvádzači.
Aké normy tento chránič spĺňa?
Produkt je certifikovaný podľa STN EN 61008, čo je základná norma pre prúdové chrániče bez vstavanej nadprúdovej ochrany pre domové a podobné použitie.
Obsah: → Rýchle parametre → Použitie → Na čo si dať pozor → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Prúdové chrániče (RCD, FI) - Ochrana života |
|---|---|
| Hmotnosť: | 0.22 kg |
| EAN: | 4015081124596 |
| Druh produktu: | Prúdový chránič |
| ? Typy prúdových chráničov: | A |
| ? Skratová odolnosť: | 6kA |
| ? Chránič kombi s ističom: | Nie |
| ? Menovitý prúd: | 25 A |
| ? Menovitý reziduálny prúd: | 30 mA |
| Počet pólov: | 2 |
| ? Stupeň krytia IP: | IP20 |
| Šírka v moduloch: | 2 |
| Typový rad: | PF6 |
