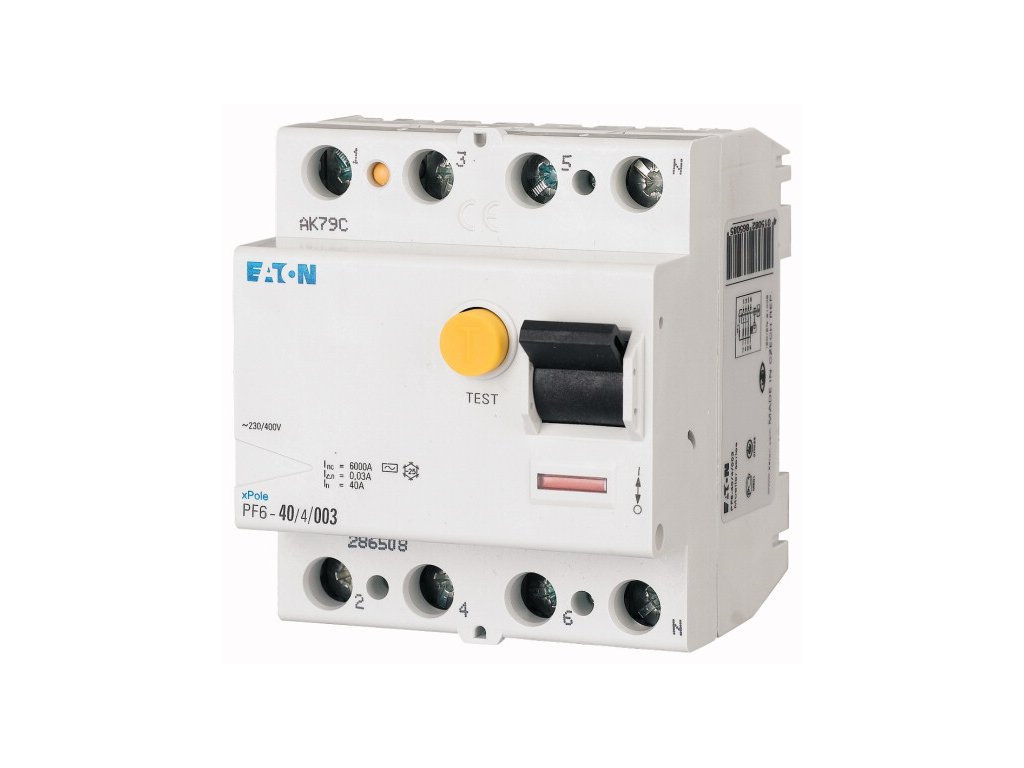

Prúdový chránič Eaton PF6 (112933) - 40 A, 30 mA, Typ A, 4-pól
Kód: 112933
Podrobný popis
Rýchle zhrnutie: Tento 4-pólový prúdový chránič Eaton série PF6 je kľúčovým bezpečnostným prvkom pre moderné trojfázové elektroinštalácie. S citlivosťou 30 mA chráni osoby pred úrazom elektrickým prúdom a majetok pred požiarom. Typ A je dnes nevyhnutný pre obvody s elektronikou (práčky, umývačky, LED zdroje), pretože deteguje aj pulzujúce DC prúdy, ktoré bežný typ AC nezachytí.
Rýchle parametre
- Typ A: Reaguje na striedavé aj pulzujúce jednosmerné reziduálne prúdy.
- Ochrana osôb: Citlivosť 30 mA vypína pri nebezpečnom dotyku so živou časťou.
- Výkon: Kontakty dimenzované na trvalé zaťaženie do 40 A.
- Kvalita Eaton: Osvedčená séria xPole pre domové a komerčné inštalácie.
- Indikácia: Jednoznačná signalizácia stavu (červená/zelená) priamo na páčke.
Použitie
Tento chránič je určený pre trojfázové obvody v sieťach TN-S. Je základným prvkom ochrany v rodinných domoch, bytoch aj kanceláriách. Viac o správnom návrhu nájdete v článku o prúdových chráničoch a ich typoch.
Najčastejšie aplikácie:
- Indukčné varné dosky: Vyžadujú 3-fázové pripojenie a ochranu citlivú na elektroniku (Typ A).
- Zásuvkové obvody (400 V): Ochrana 5-kolíkových zásuviek v garáži alebo dielni (cirkulár, miešačka).
- Centrálny chránič: Pre menšie rozvádzače, kde istí skupinu jednofázových obvodov (zásuvky, svetlá).
Rýchly výber / Na čo si dať pozor:
- ✔ Menovitý prúd 40 A: Predradený istič (hlavný istič) nesmie mať vyššiu hodnotu než 40 A. Ak máte hlavný istič 50 A alebo 63 A, musíte zvoliť silnejší chránič (63 A).
- ✔ Citlivosť 30 mA: Povinná hodnota pre všetky bežné zásuvkové obvody v domovej inštalácii.
- ✔ Typ A vs AC: Pre moderné spotrebiče so spínanými zdrojmi (počítače, práčky) je typ A nevyhnutný. Typ AC je v niektorých krajinách už zakázaný pre bežné zásuvky.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi typom A a AC?
Typ AC reaguje iba na striedavé reziduálne prúdy. Typ A (tento model) reaguje na striedavé aj na pulzujúce jednosmerné prúdy. Typ A je bezpečnejší a odporúčaný pre obvody, kde sú pripojené spotrebiče s elektronikou (práčky, TV, LED osvetlenie, počítače), ktoré môžu generovať DC zložky.
Môžem použiť 40 A chránič, ak mám hlavný istič 25 A?
Áno, je to v poriadku. Hodnota 40 A na chrániči udáva jeho maximálne povolené zaťaženie. Ak je predradený istič 25 A, chráničom nikdy nepotečie viac ako 25 A, takže je bezpečne dimenzovaný. Problém by bol opačný (napr. chránič 25 A a istič 40 A).
Chráni tento prístroj aj proti skratu a preťaženiu?
Nie. Toto je čistý prúdový chránič (RCCB). Chráni iba proti úniku prúdu (dotyk, porucha izolácie). Na ochranu proti skratu a preťaženiu musíte pred neho alebo za neho zapojiť ističe.
Kedy použiť citlivosť 30 mA?
Hodnota 30 mA (0,03 A) je hraničná pre ochranu ľudského života pri priamom dotyku. Je povinná pre všetky zásuvkové obvody v domových inštaláciách a pre obvody v kúpeľniach.
Ako často treba chránič testovať?
Výrobca Eaton a normy STN odporúčajú testovať funkčnosť stlačením tlačidla "T" (Test) minimálne raz za 6 mesiacov.
Na ktorú stranu sa pripája N vodič?
Pri sérii PF6 je poloha N pólu zvyčajne označená priamo na prístroji. Vždy sa riaďte schémou na čelnej strane produktu. Prístroj umožňuje prívod zhora aj zdola.
Je vhodný aj pre hliníkové vodiče?
Svorky sú primárne určené pre medené vodiče. Pre pripojenie hliníka sa odporúča použiť špeciálne kontaktné pasty alebo redukcie, avšak v moderných inštaláciách sa preferuje meď. Vždy overte kompatibilitu v aktuálnom datasheete výrobcu.
Čo znamená odolnosť 6 kA?
Obsah: → Rýchle parametre → Použitie → Na čo si dať pozor → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Prúdové chrániče (RCD, FI) - Ochrana života |
|---|---|
| Hmotnosť: | 0.32 kg |
| EAN: | 4015081124718 |
| Druh produktu: | Prúdový chránič |
| ? Typy prúdových chráničov: | A |
| ? Skratová odolnosť: | 6kA |
| ? Chránič kombi s ističom: | Nie |
| ? Menovitý prúd: | 40 A |
| ? Menovitý reziduálny prúd: | 30 mA |
| Počet pólov: | 4 |
| ? Stupeň krytia IP: | IP20 |
| Šírka v moduloch: | 4 |
| Typový rad: | PF6 |
