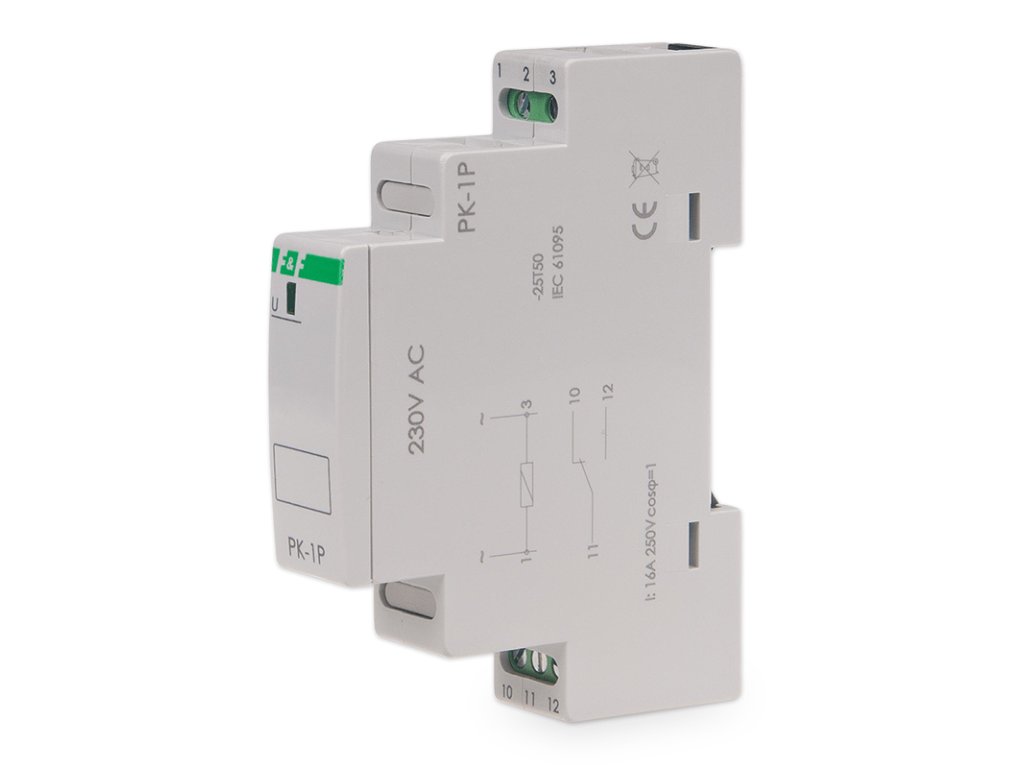

Elektromagnetické relé F&F PK-1P 230V – 16A / 1x prepínací kontakt
Kód: PK-1P/230
Podrobný popis
Expertný verdikt: Relé PK-1P predstavuje priemyselný štandard pre oddelenie potenciálov a spínanie záťaží do 16 A. Vďaka kvalitnému kontaktnému materiálu a robustnej konštrukcii (F&F) je ideálne pre automatizáciu budov, kde je potrebné spoľahlivo ovládať osvetlenie, kúrenie alebo signalizáciu z nadradeného systému.
Kľúčové vlastnosti
- ✔ Prepínací kontakt (1xNO/NC): Umožňuje spínať (NO) alebo rozpínať (NC) obvod pri privedení napätia na cievku.
- ✔ Vysoká záťaž: Dimenzované pre prúdy do 16 A (AC-1), čo postačuje pre väčšinu bežných spotrebičov.
- ✔ Kompaktnosť: Šírka len 1 modul (18 mm) šetrí miesto v rozvádzači.
- ✔ Indikácia: Stav zopnutia je signalizovaný zelenou LED diódou na čelnom paneli.
Použitie v praxi
- Posilnenie výstupov: Ak má váš ovládač (napr. časovač, termostat) slabé relé (2 A), PK-1P umožní spínať výkonovú záťaž (16 A).
- Galvanické oddelenie: Oddelenie riadiaceho obvodu (cievka) od silového obvodu (kontakt), napr. pri ovládaní 230 V zariadení z iného okruhu.
- Negácia signálu: Využitím NC (rozpínacieho) kontaktu môžete otočiť logiku spínania.
★ Rýchly výber / Na čo si dať pozor
- Ide o elektromagnetické relé, ktoré pri zopnutí cvakne (mechanický pohyb kontaktov). Pre úplne tichý chod zvoľte polovodičové (SSR) relé.
- Kontakt je dimenzovaný na 16 A pre odporovú záťaž (AC-1). Pre motory a LED zdroje (induktívna/kapacitná záťaž) je maximálny prúd výrazne nižší (typicky 20–50 % z In).
- Neviete, aké relé použiť? Prečítajte si náš článok Stýkače a relé: ako ich správne vybrať.
Najčastejšie chyby pri inštalácii
- ✘ Priame spínanie výkonných LED reflektorov bez zohľadnenia nábehových prúdov (riziko zlepenia kontaktov).
- ✘ Nesprávne dimenzovanie predradeného istenia (max. 16 A, charakteristika B).
- ✘ Nedostatočné utiahnutie svoriek (predpísaný moment 0,4 Nm).
Montáž a zapojenie
- Relé sa inštaluje na štandardnú DIN lištu (TH-35) v rozvádzači.
- Ovládacie napätie (230 V AC) sa pripája na svorky cievky (zvyčajne označené 1-3 alebo A1-A2).
- Spínaný okruh sa pripája na prepínacie kontakty (zvyčajne 11-12-14).
Kedy je to správna voľba
- ✔ Potrebujete spoľahlivé pomocné relé s jednoduchou diagnostikou.
- ✔ Vyžadujete oddelenie obvodov podľa STN 33 2000-5-53.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem týmto relé spínať 12 V DC záťaž?
Áno, kontakty relé sú bezpotenciálové. To znamená, že na cievku privediete 230 V AC pre ovládanie, ale cez kontakty môžete spínať iné napätie (napr. 12 V, 24 V alebo 230 V).
Je relé vhodné pre spínanie LED pásov?
Priamo nie. LED zdroje majú vysoké nábehové prúdy. Odporúčame buď použiť relé určené pre LED (napr. so spínaním v nule), alebo výrazne predimenzovať tento typ (počítať s reálnou záťažou max. 2–3 A pre kapacitný typ záťaže).
Čo znamená AC-1?
Kategória AC-1 označuje použitie pre neinduktívne alebo mierne induktívne záťaže, typicky odporové pece alebo ohrievače. Pre motory (AC-3) je max. prúd nižší.
Bzučí toto relé pri zopnutí?
Elektromagnetické relé pri zopnutí vydá charakteristické "cvaknutie". Počas držania (zopnutia) môže jemne vibrovať (brum), čo je pri striedavých cievkach bežné, ale u kvalitných výrobcov ako F&F minimalizované.
Aký je rozdiel medzi PK-1P a PK-2P?
Model PK-1P má jeden prepínací kontakt (1×NO/NC) so záťažou 16 A. Model PK-2P má dva kontakty (2×NO/NC), ale zvyčajne s nižšou prúdovou zaťažiteľnosťou na jeden kontakt (napr. 2×8 A).
Má relé pamäť stavu po výpadku prúdu?
Nie, toto je monostabilné relé. Ak vypadne napájanie cievky, kontakty sa okamžite vrátia do pokojovej polohy. Pre pamäťovú funkciu hľadajte "impulzné" alebo "bistabilné" relé.
Aký uťahovací moment použiť?
Výrobca odporúča moment 0,4 Nm. Príliš silné utiahnutie môže poškodiť závit svorky, príliš slabé spôsobí prehrievanie spoja.
