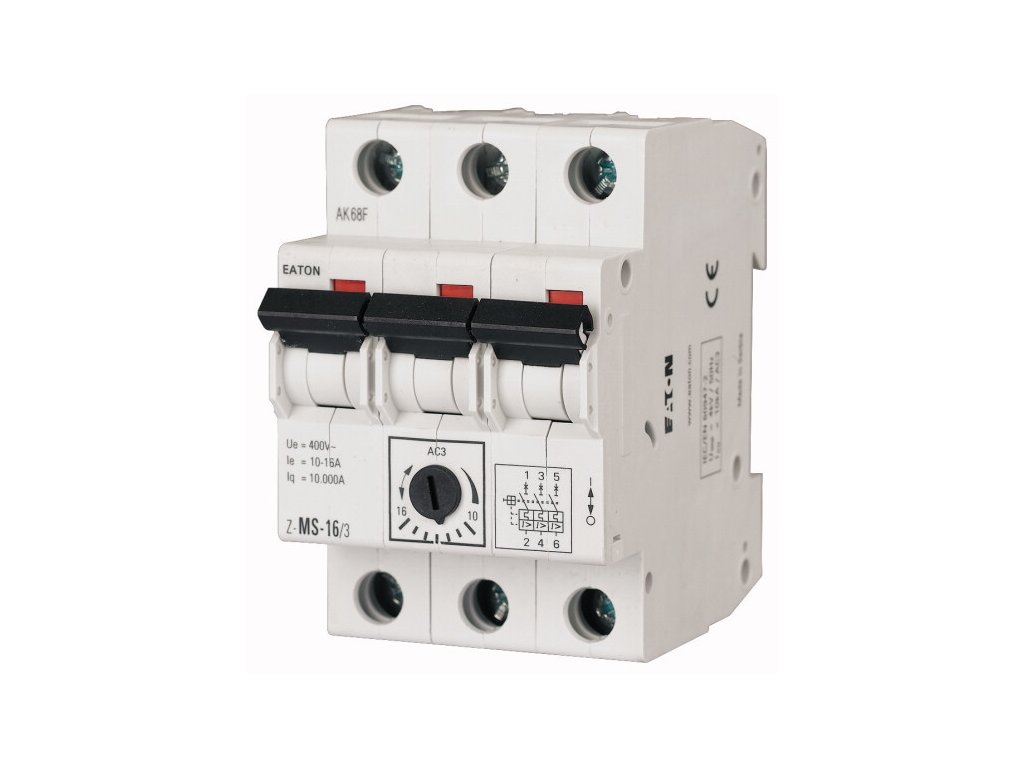

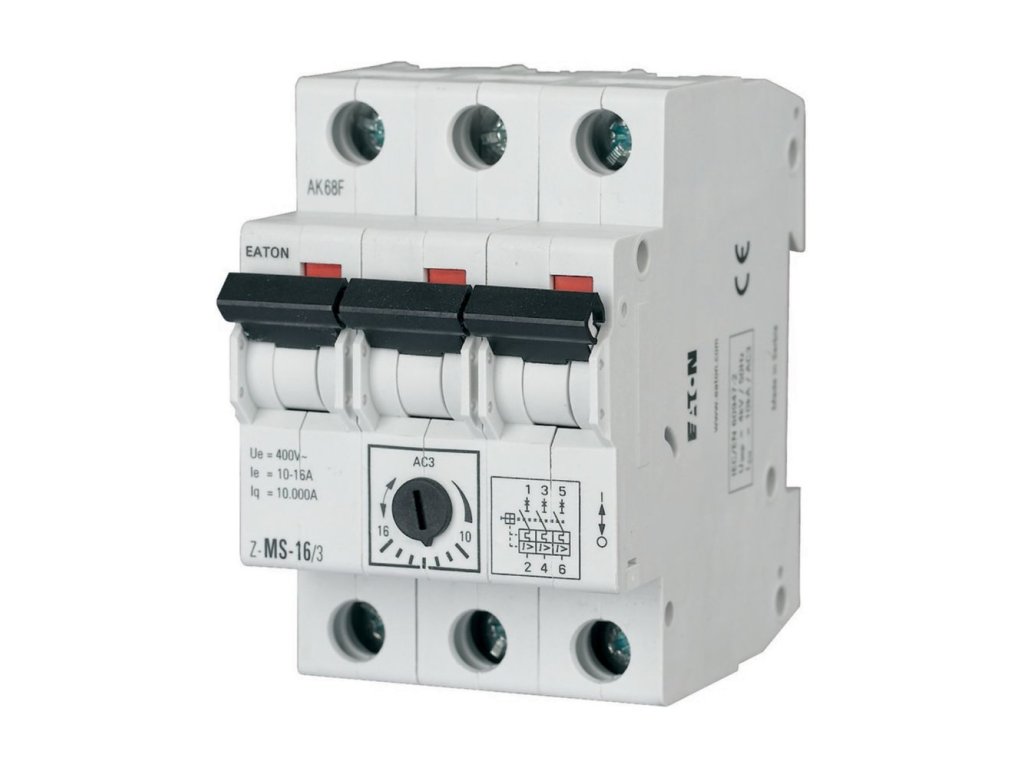

Motorový spúšťač Eaton Z-MS-16/3 (248412) - 10-16 A
Kód: 248412
Podrobný popis
Rýchle zhrnutie: Motorový spúšťač Eaton Z-MS-16/3 je nenahraditeľný prvok pre ochranu trojfázových elektromotorov. Kombinuje v sebe funkciu ističa (skratová ochrana) a tepelného relé (ochrana proti preťaženiu). S nastaviteľným rozsahom 10 – 16 A je vhodný pre motory s výkonom cca 5,5 kW až 7,5 kW. Montuje sa priamo na DIN lištu vedľa ostatných ističov.
Rýchle parametre
- Rozsah nastavenia (Ir): 10 A – 16 A (tepelná ochrana).
- Skratová spúšť (Irm): Pevne nastavená (cca 160 – 208 A).
- Výkon motora: 7,5 kW (pri 400 V AC-3).
- Počet pólov: 3 (L1, L2, L3).
- Šírka: 3 moduly (54 mm).
- Montáž: Na DIN lištu (TH35).
Použitie
Z-MS sa používa všade tam, kde treba chrániť motor. Viac o ochrane motorov nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Čerpadlá: Ochrana ponorných alebo kalových čerpadiel v studniach a šachtách.
- Ventilátory: Odsávanie v dielňach alebo vzduchotechnika.
- Dielenské stroje: Píly, brúsky, miešačky.
- Domáce vodárne: Darling s 3-fázovým motorom.
Ako to funguje?
Motorový spúšťač sleduje prúd v každej fáze. Ak sa motor zasekne, preťaží alebo mu vypadne jedna fáza (chod na 2 fázy), prúd stúpne nad nastavenú hodnotu. Bimetal v spúšťači sa zahreje a vypne motor skôr, než zhorí vinutie. Zároveň elektromagnetická spúšť okamžite vypne pri skrate (napr. preseknutý kábel).
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Musím pred neho dávať ešte istič?
Ako ho nastavím?
Môžem ho použiť na 1-fázový motor?
Dá sa k nemu pripojiť pomocný kontakt?
Obsah: → Rýchle parametre → Použitie → Funkcia → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Motorové spúšťače (ističe motora) |
|---|---|
| Hmotnosť: | 0.366 kg |
| EAN: | 4015082484125 |
| Druh produktu: | Motorový spúšťač |
| ? Stupeň krytia IP: | IP20 |
| Typový rad: | Z-MS |
| Výrobca: | Eaton |
