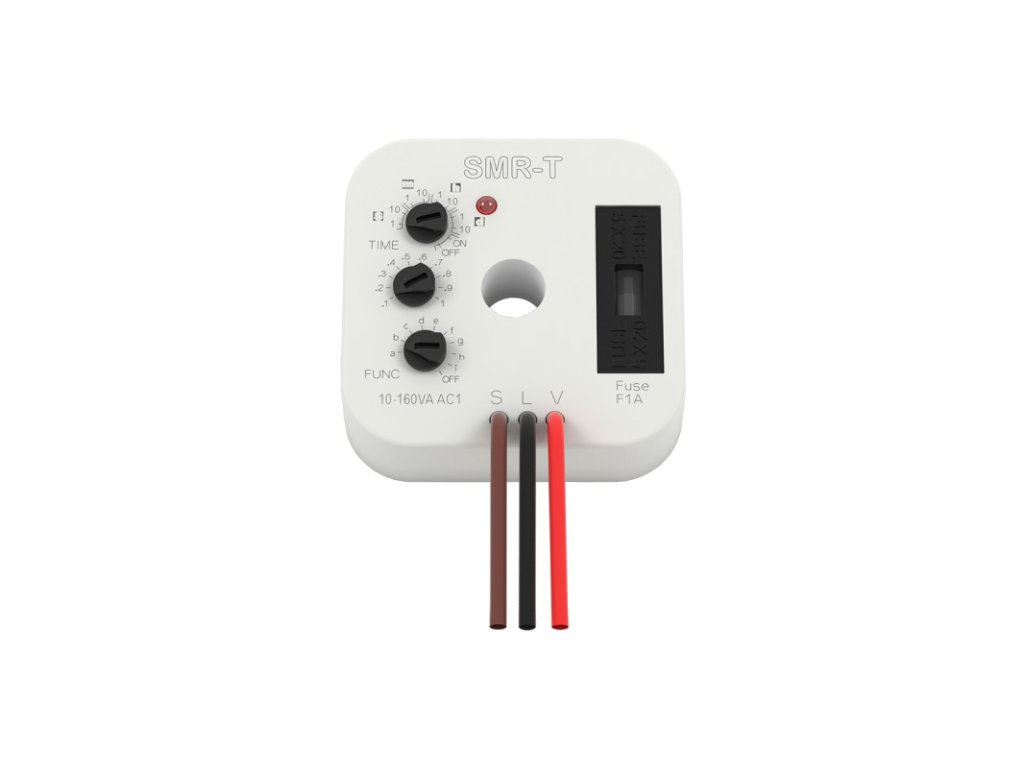

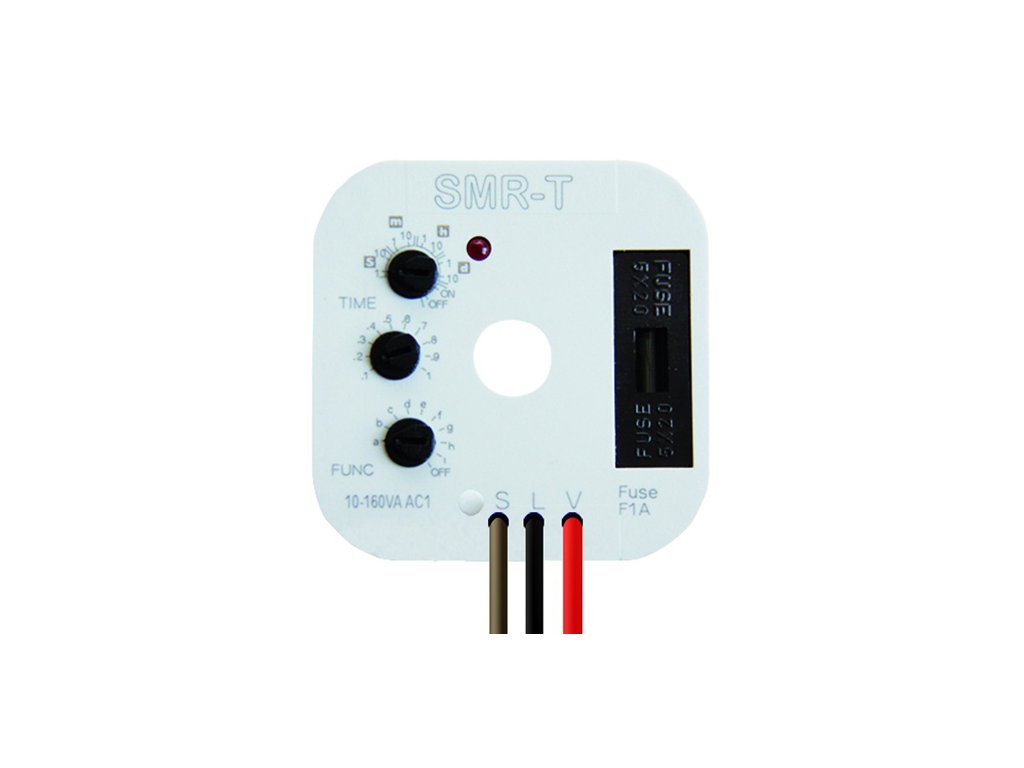

Multifunkčné časové relé pod vypínač ELKO EP SMR-T/230 – bez Nuly, triak 10-160VA

Kľúčové vlastnosti

• ✔ Bez Nuly: 3-vodičové zapojenie (vstup L, vstup tlačidlo, výstup záťaž) umožňuje inštaláciu do krabíc bez nulového vodiča.
• ✔ Triakový výstup: Bezkontaktné a absolútne tiché spínanie, ideálne pre obytné miestnosti.
• ✔ Rozsah záťaže: Určené pre odporové a indukčné záťaže (žiarovky, ventilátory) v rozsahu 10 – 160 VA.
• ✔ 9 funkcií: Multifunkčné relé s možnosťou nastavenia oneskorenia, impulzného spínania a ďalších režimov.
• ✔ Ochrana: Integrovaná vymeniteľná poistka F 1A chráni prístroj pred skratom.

Použitie v praxi

• Oneskorené vypnutie ventilátora na toalete alebo v kúpeľni (v inštaláciách, kde sú len 2 drôty v krabici).
• Ovládanie osvetlenia chodby (funkcia schodiskového automatu bez nutnosti ťahať káble do rozvádzača).
• Premena klasického tlačidla na stmievač (pri použití správnej funkcie a stmievateľnej záťaže).
• Impulzné relé pre ovládanie svetla z viacerých miest (pri použití paralelných tlačidiel).

Najčastejšie chyby pri výbere

• ✘ Použitie s LED: Veľa zákazníkov reklamuje "blikajúce svetlo". To nie je chyba relé, ale fyzikálna vlastnosť 2-vodičového zapojenia. Riešením je pridanie záťaže alebo výmena relé za SMR-H (ak je Nula).
• ✘ Preťaženie: Triak je citlivý na skrat. Prasknutie klasickej žiarovky často "odpáli" poistku v relé. Náhradná poistka musí byť rýchla (F 1A).

Kedy je to správna voľba

• ✔ Ak prerábate starú inštaláciu a v krabici pod vypínačom máte len fázový prívod a odvod na svetlo.
• ✔ Ak ovládate odporovú záťaž (klasické žiarovky, halogény) alebo ventilátory nad 10 VA.

Technické parametre

Kompatibilita a montáž

• Montáž do inštalačnej krabice pod tlačidlo alebo vypínač.
• Bezskrutkové svorky pre jednoduchú inštaláciu.
• Kompatibilita s tlačidlami (možnosť pripojenia až 50 ks s tlejivkami, max. prúd ovládania 3 mA).
• Bezpečnosť podľa STN 33 2000-4-41.
