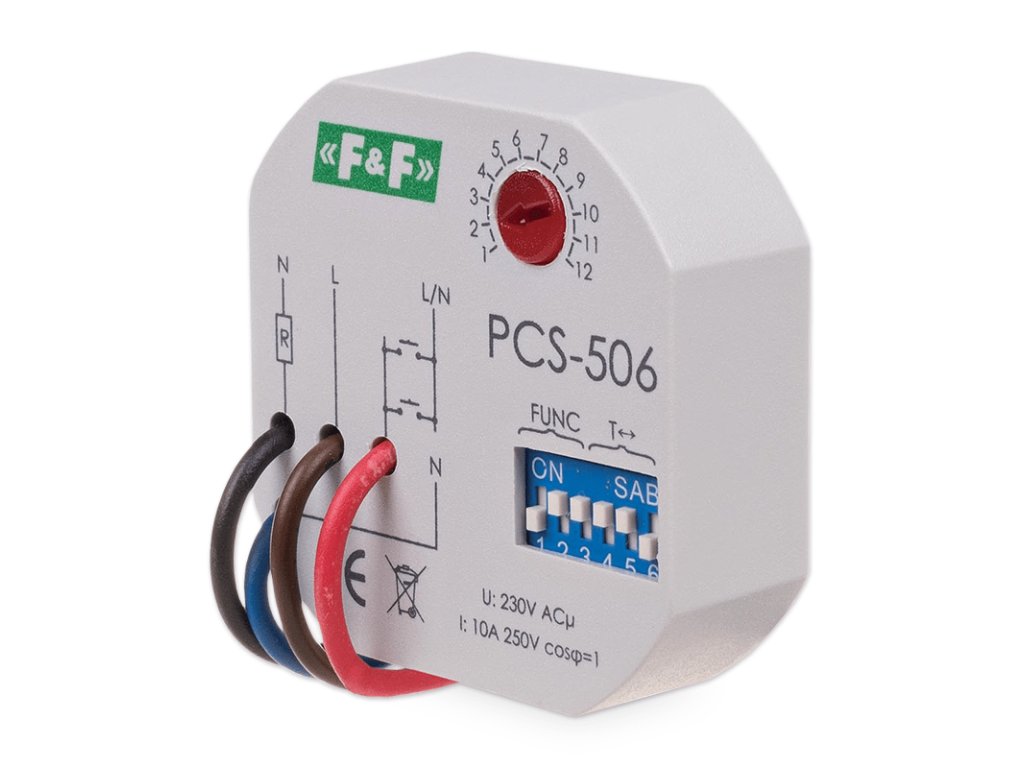

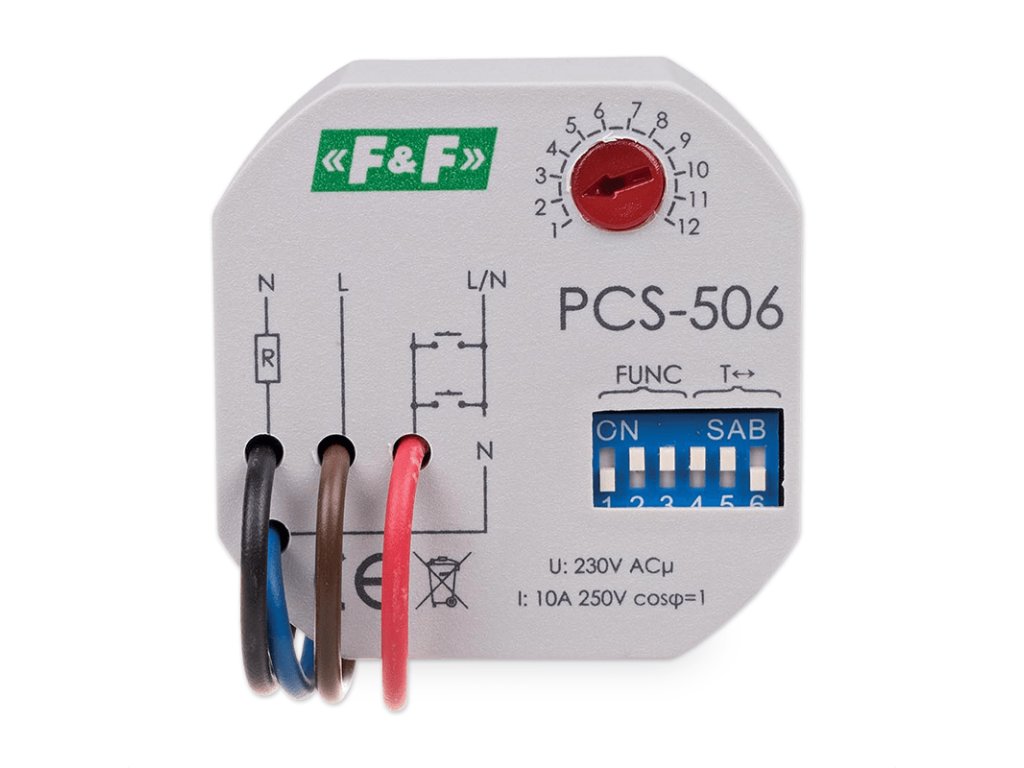

Multifunkčné časové relé do krabice F&F PCS-506 – 8 funkcií / 10A
Kód: PCS-506
Podrobný popis
Expertný verdikt: PCS-506 je "švajčiarsky nožík" pre elektrikárov. Keď zákazník potrebuje, aby ventilátor v kúpeľni bežal ešte 5 minút po zhasnutí, alebo aby svetlo na chodbe po stlačení tlačidla svietilo len určitý čas, toto relé to vyrieši. Montuje sa priamo pod vypínač do hlbokej krabice, takže nepotrebujete sekať nové káble ani pridávať moduly do rozvádzača.
Kľúčové vlastnosti

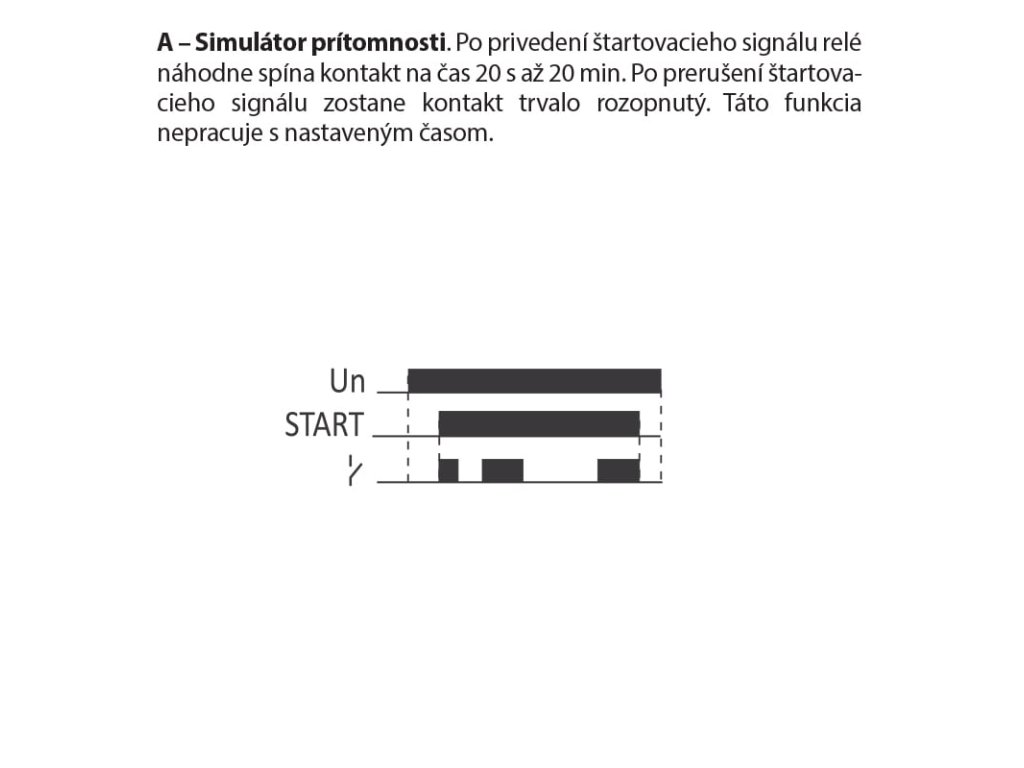

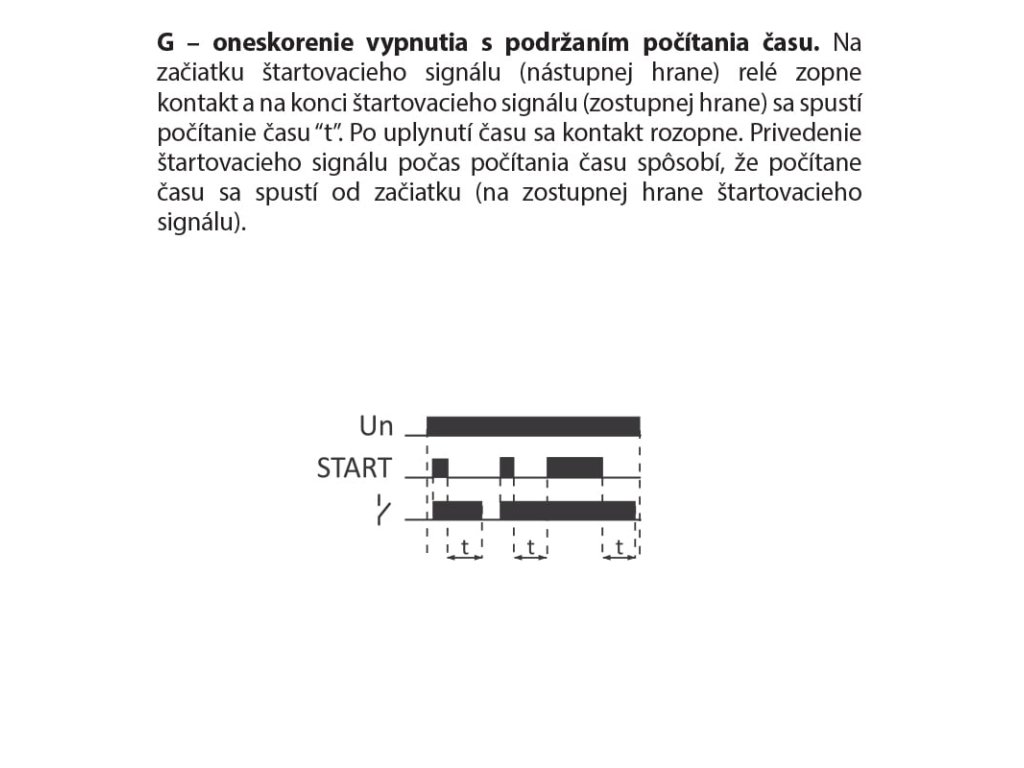

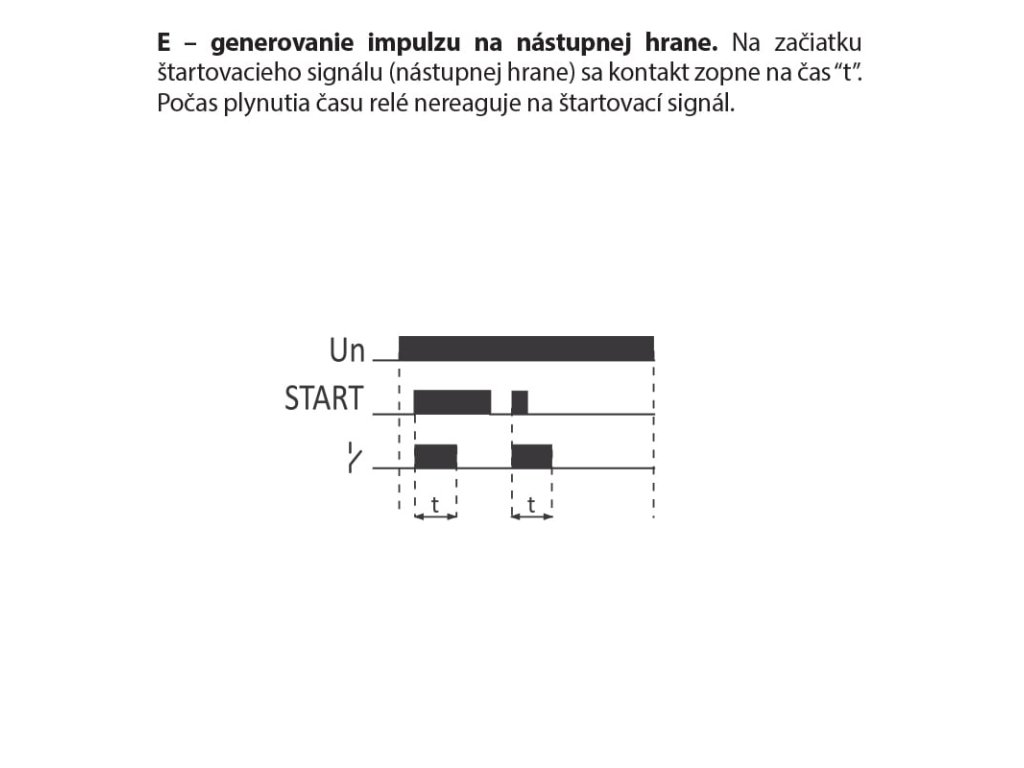

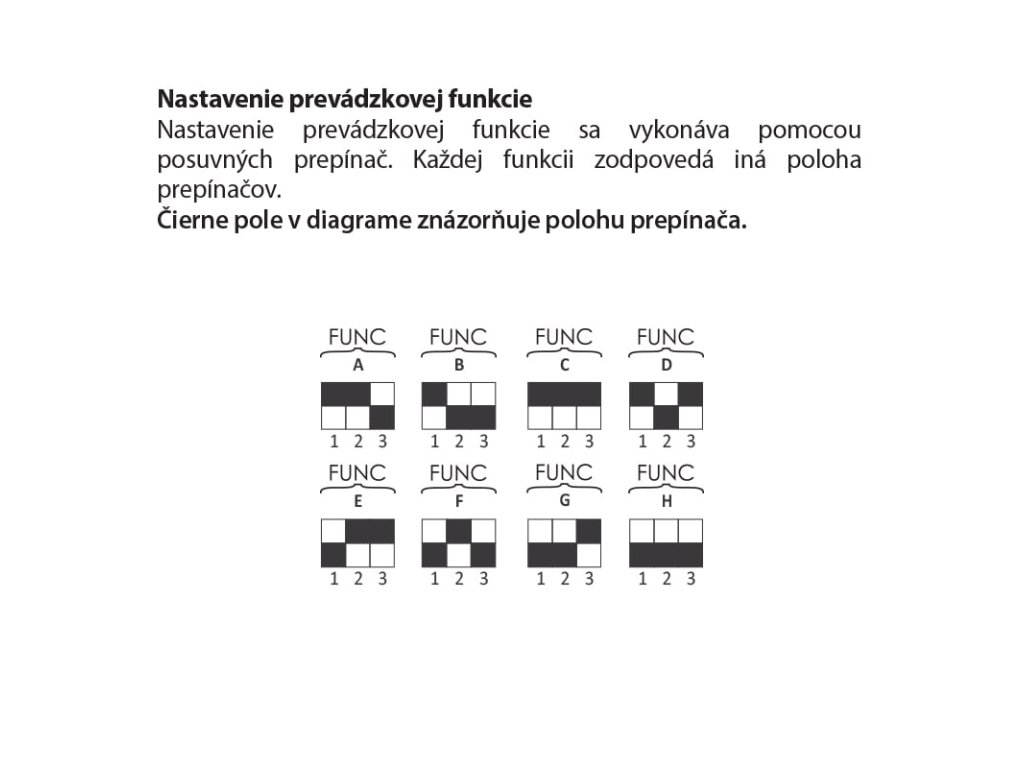

- ✔ Multifunkčnosť: 8 rôznych funkcií (oneskorené vypnutie/zapnutie, cyklovanie, impulz) voliteľných otočným prepínačom.
- ✔ Kompaktné rozmery: Dizajn "puku" umožňuje montáž do bežnej inštalačnej krabice Ø60 mm (odporúčame hlbokú).
- ✔ Vstup START: Reaguje na signál z externého tlačidla alebo vypínača (napr. pripojenie fázy na vstup S).
- ✔ Široký rozsah času: Plynulé nastavenie od 0,1 sekundy až do 24 hodín.
Použitie v praxi

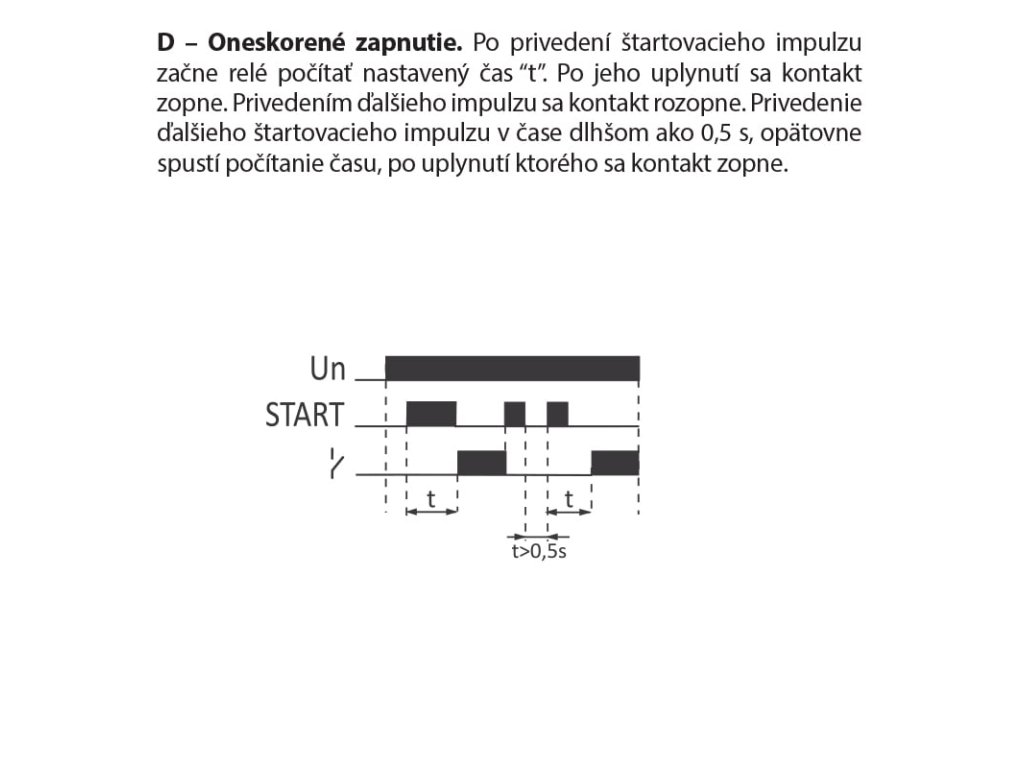

- Ventilátor v kúpeľni: Po vypnutí svetla (signál na vstupe S zmizne) ventilátor beží ešte nastavený čas (funkcia D).
- Schodiskový automat: Stlačením tlačidla sa svetlo zapne na určitý čas a potom samo vypne (funkcia A alebo B).

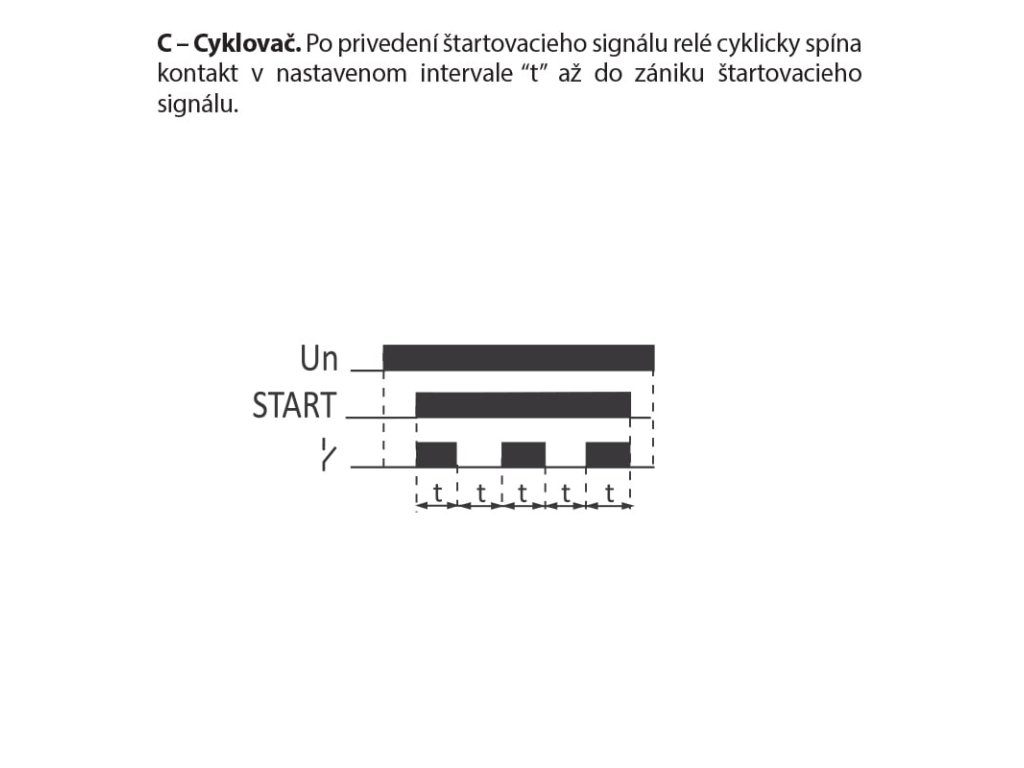

- Cyklovač: Pravidelné spínanie obehového čerpadla alebo vetrania v nastavených intervaloch.
★ Rýchly výber / Na čo si dať pozor
- Relé vyžaduje v krabici trvalé napájanie (L, N). Ak máte pod vypínačom len dva vodiče (prívod fázy a odvod na svetlo), relé nezapojíte (chýba N).
- Zmena funkcie alebo času sa načíta až po reštarte napájania (vypnúť/zapnúť istič).

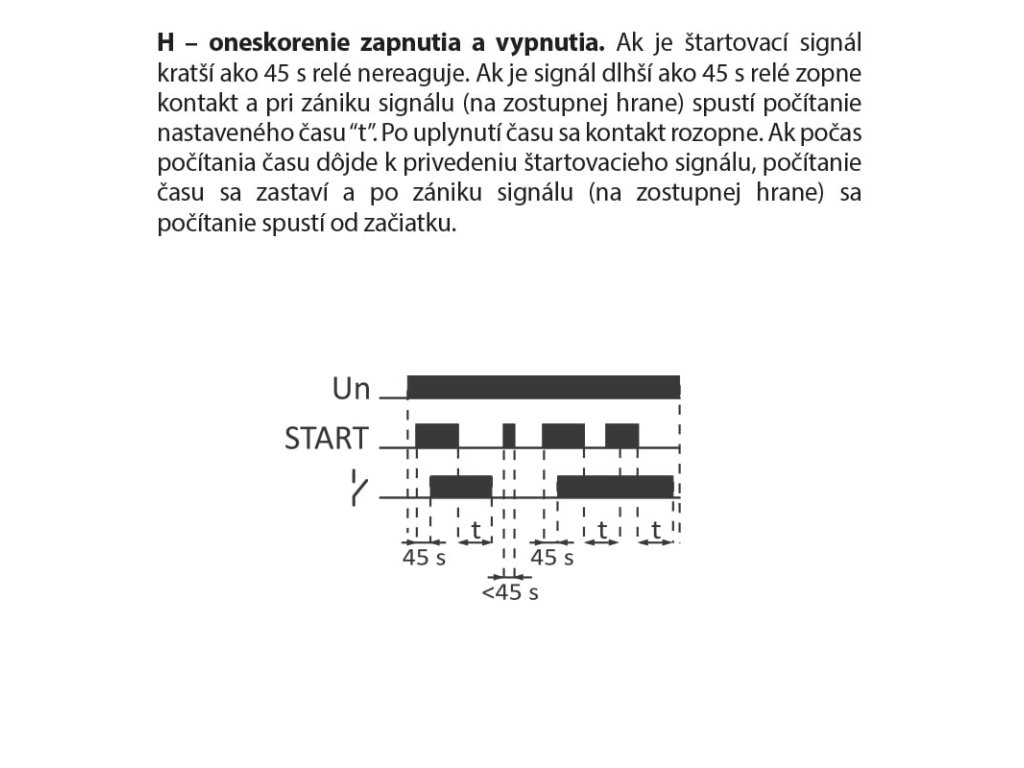

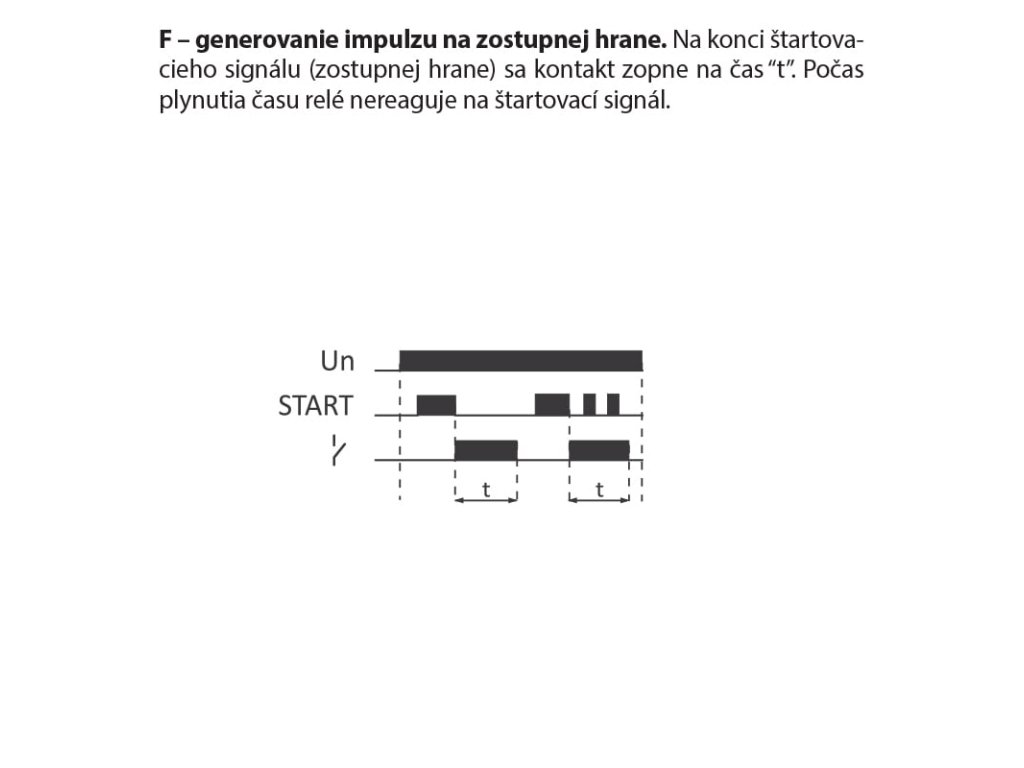

- Niektoré funkcie sú spúšťané privedením napätia, iné nábežnou/zostupnou hranou na vstupe START. Pozorne si pozrite schému v návode.
Najčastejšie chyby pri inštalácii
- ✘ Chýbajúci nulový vodič (N) v krabici – relé nebude fungovať.
- ✘ Zmena nastavenia času "za chodu" bez resetu napájania – relé bude stále pracovať s pôvodným nastavením.
- ✘ Preťaženie kontaktu (max. 10 A) priamym spínaním výkonných motorov.
Montáž a zapojenie
- Vložte relé do inštalačnej krabice (pod vypínač).
- Pripojte trvalú fázu (L) a neutrál (N) na napájacie vodiče relé.
- Pripojte spotrebič na výstupný kontakt.

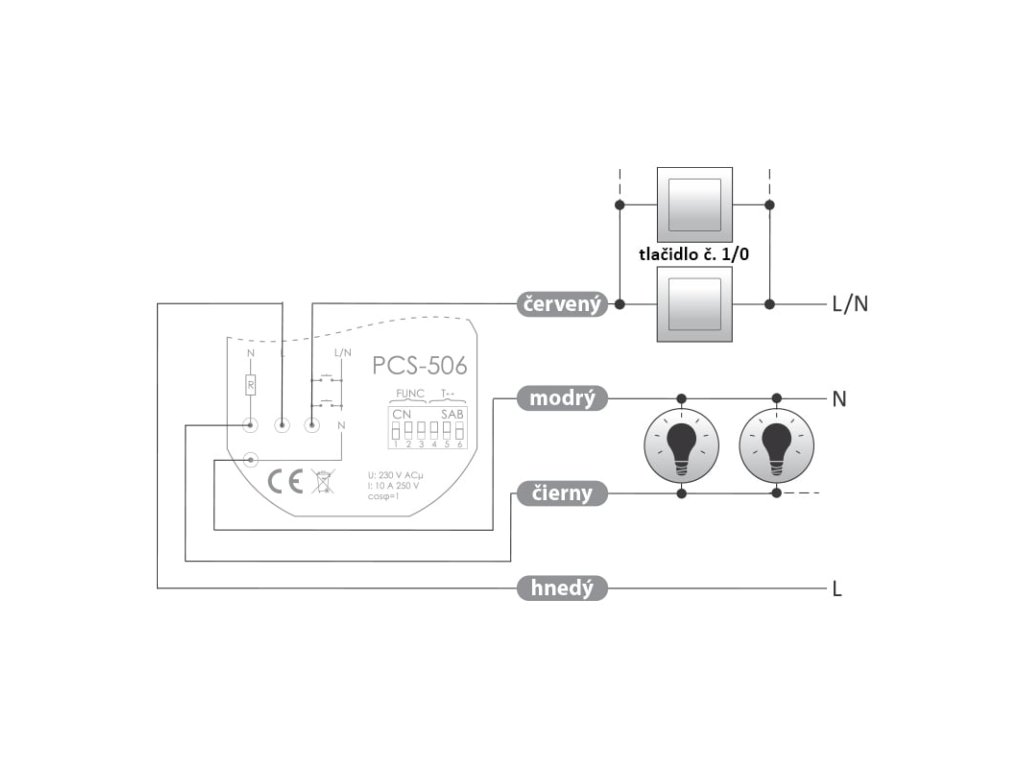

- Pripojte ovládacie tlačidlo/vypínač na vstup START.
Kedy je to správna voľba
- ✔ Potrebujete doplniť časovú funkciu do hotovej inštalácie bez sekania.
- ✔ Hľadáte univerzálne relé, ktoré zvládne rôzne úlohy (skladová zásoba).
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.

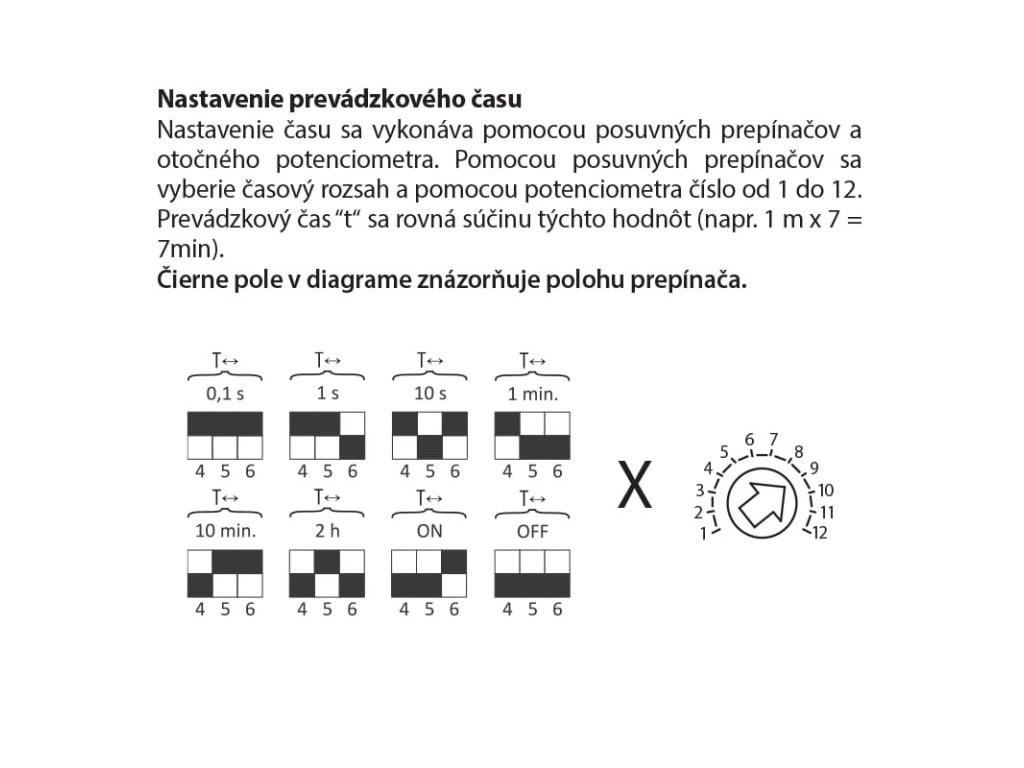

Ako sa nastavuje čas?
Čas sa nastavuje pomocou dvoch otočných prepínačov na tele relé. Jedným zvolíte rozsah (napr. 1m) a druhým násobok (napr. ×5 = 5 minút). Pre prístup k nastaveniu musíte relé vybrať z krabice.
Funguje relé aj s LED osvetlením?
Áno, spínací kontakt 10 A je pre bežné LED osvetlenie dostatočný.
Môžem použiť tlačidlo s tlejivkou?
Ovládací vstup reaguje na napätie. Ak použijete tlačidlo s tlejivkou, malý prúd pretekajúci tlejivkou môže byť vyhodnotený ako signál. Odporúčame použiť tlačidlá bez podsvietenia alebo pripojiť kondenzátor pre kompenzáciu.
Má relé poistku?
Nie, relé nemá internú poistku. Obvod musí byť istený ističom v rozvádzači (max. 10 A).
Zmestí sa do plytkej krabice?
Relé má výšku len 13 mm, čo je veľmi málo. Do plytkej krabice (30 mm) sa teoreticky zmestí, ale spolu s vodičmi a strojčekom vypínača to bude veľmi tesné. Odporúčame krabice s hĺbkou aspoň 40 mm (ideálne 60 mm).
Dodatočné parametre
| Kategória: | Automatizačné relé (Impulzné, Časové) |
|---|---|
| Hmotnosť: | 0.053 kg |
| EAN: | 5908312595380 |
