Vačkový prepínač ETI CS 16 53 PN 3-pólový 16A (1-0-2) v kryte IP65 (004773196)
Kód: 004773196
Podrobný popis
Expertný verdikt: Vačkový spínač ETI CS 16 53 PN predstavuje robustné riešenie pre manuálne prepínanie obvodov. Vďaka funkcii 1-0-2 a vysokému krytiu IP65 je ideálny ako prepínač sietí (Záloha/Sieť) alebo reverzný spínač pre motory do 7,5 kW. Uzavreté puzdro zaručuje bezpečnosť aj v prašnom alebo vlhkom prostredí.
Kľúčové vlastnosti

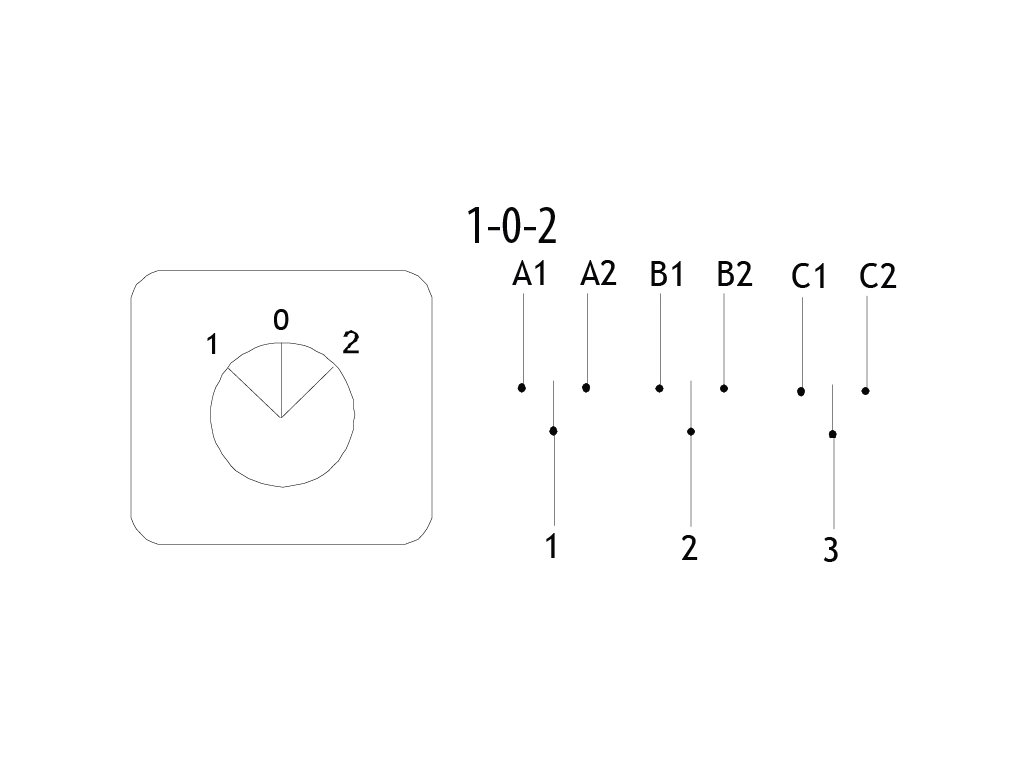

- ✔ Funkcia 1-0-2: Umožňuje prepínať medzi dvoma zdrojmi energie alebo dvoma smermi otáčania motora s bezpečnou nulovou polohou.
- ✔ Vysoké krytie IP65: Puzdro je prachotesné a odolné voči tryskajúcej vode, čo umožňuje inštaláciu v dielňach, garážach aj exteriéri.
- ✔ Kompaktné rozmery: Kompletné zariadenie v kryte pripravené na montáž na stenu bez nutnosti ďalšieho rozvádzača.
- ✔ Výkonné kontakty: Kategória AC-23A/AC-3 umožňuje priame spínanie motorov až do výkonu 7,5 kW (pri 400 V).
Použitie v praxi
- Prepínač sietí pre záložné zdroje (Sieť – 0 – Generátor) pre menšie objekty.
- Reverzný prepínač pre zmenu smeru otáčania 3-fázových motorov (Dopravníky, miešačky, brány).
- Manuálne ovládanie technológií (Čerpadlo 1 – VYP – Čerpadlo 2).
- Hlavný vypínač pre stroje s požiadavkou na prepínanie režimov.
★ Rýchly výber / Na čo si dať pozor
- Menovitý prúd 16 A je limitná hodnota. Ak plánujete spínať záťaže trvalo blížiace sa k 16 A, zvážte silnejší model (napr. CS 25).
- Prepínač má 3 póly. Ak potrebujete spínať aj nulový vodič (4 póly), tento model nie je vhodný (N vodič sa musí viesť mimo spínač cez svorkovnicu).
- Pri použití ako prepínač sietí (Záskok) sa uistite, že nespínate pod plnou záťažou, ak to nie je nutné, pre dlhšiu životnosť kontaktov.
- Viac o vačkových spínačoch nájdete v kategórii Vačkové spínače.
Najčastejšie chyby pri výbere
- ✘ Použitie 3-pólového prepínača tam, kde je nutné odpojiť aj "nulák" (napr. pri niektorých typoch generátorov).
- ✘ Preťaženie kontaktov pripojením motora s výkonom vyšším ako 7,5 kW.
- ✘ Nedostatočné utesnenie káblových priechodiek pri montáži, čo vedie k strate krytia IP65.
Technické parametre
Kompatibilita a montáž
- Montáž priamo na stenu alebo konštrukciu pomocou skrutiek.
- Káble sa zavádzajú cez priechodky (nutné dokúpiť alebo sú súčasťou balenia podľa šarže – overte).
- Pripojenie vodičov do skrutkových svoriek.
- Vhodné pre medené vodiče (drôt aj lanko).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je tento prepínač vhodný do exteriéru?
Áno, vďaka krytiu IP65 je odolný voči prachu a tryskajúcej vode, takže ho možno použiť aj vo vonkajšom prostredí (odporúčame však striešku proti priamemu slnku pre dlhšiu životnosť plastu).
Môžem ho použiť na prepínanie Sieť / Generátor?
Áno, funkcia 1-0-2 je na to určená. Uistite sa však, že 3 póly sú postačujúce (v niektorých sieťach TN-S treba spínať aj N vodič – vtedy potrebujete 4-pólový spínač).
Aký je maximálny prierez vodiča?
Pre prúdy do 16 A sú svorky zvyčajne dimenzované pre vodiče do prierezu 2,5 mm² až 4 mm².
Je poloha "0" stabilná?
Áno, prepínač má aretované polohy 1, 0 a 2. V každej polohe ostane prepnutý, nevracia sa sám (nie je to tlačidlo).
Dá sa prepínač uzamknúť?
Štandardná verzia má otočnú rukoväť. Pre uzamykanie visiacim zámkom je potrebná špeciálna rukoväť (LK), tento model ju v základe zvyčajne nemá (overte podľa konkrétnej šarže alebo dokúpte príslušenstvo).
Zvládne aj jednosmerný prúd (DC)?
Vačkové spínače sú primárne určené pre AC. Pre DC sú vypínacie schopnosti výrazne nižšie (zvyčajne len do 24-48 V pri plnom prúde). Pre vyššie DC napätia nie je vhodný.
Čo znamená skratka PN v názve?
PN označuje verziu v plastovom kryte (Plastic eNclosure) určenú na povrchovú montáž. Verzie bez PN sú určené do panelu/rozvádzača.
Dodatočné parametre
| Kategória: | Vačkové spínače (otočné, v kryte / panelové) |
|---|---|
| Hmotnosť: | 0.24 kg |
| EAN: | 3838895663119 |
| ? Stupeň krytia IP: | IP65 |
| Výrobca: | ETI ELB |
