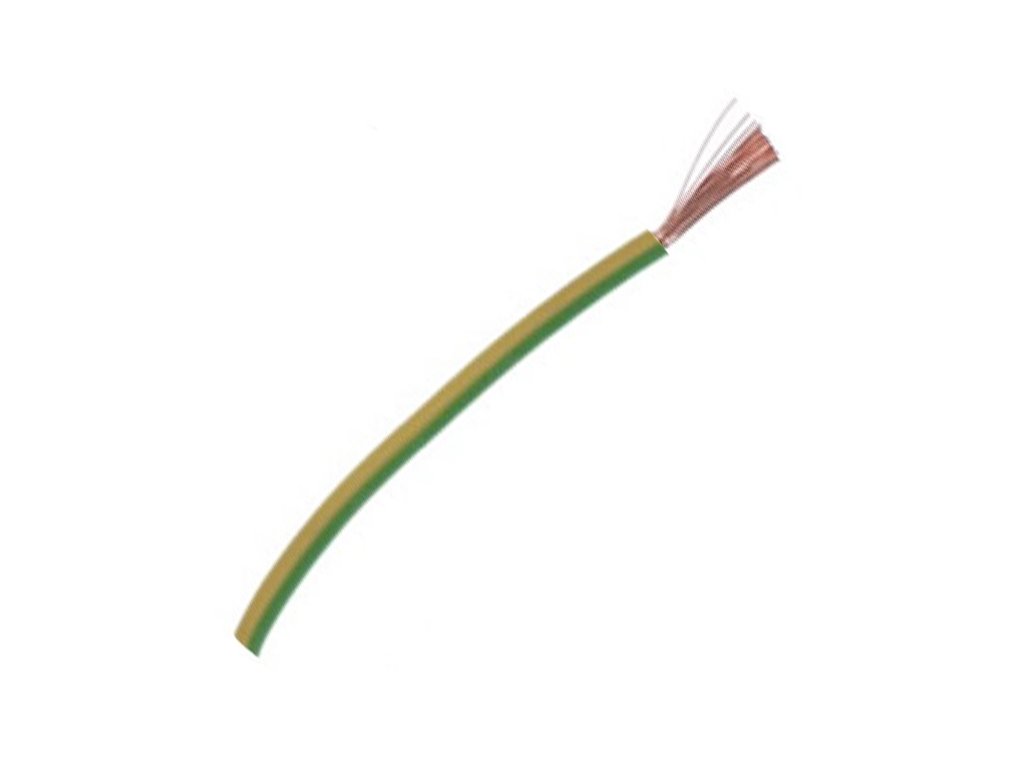

Ohybný jednožilový vodič H07V-K 1x10 mm2 (CYA), zeleno-žltý – Metráž
Kód: H07V-K -CYA- 1X10 ZELENO-ZLTA
Podrobný popis
Expertný verdikt: Jednožilový inštalačný vodič H07V-K (CYA) s prierezom 10 mm² je pre elektrikárov absolútne kľúčovým inštalačným materiálom. Zatiaľ čo menšie prierezy sa používajú na uzemnenie bežných koncových obvodov, masívny prierez 10 mm² slúži ako nosný prvok pre hlavné ochranné pospájanie (HOP) v budovách a na prepojovanie hlavných uzemňovacích (PE) zberníc vo vnútri domových a priemyselných rozvádzačov. Keďže má tento vodič zeleno-žltú farbu izolácie, z hľadiska platných noriem je jeho funkcia prísne vyhradená len pre účely ochrany pred úrazom elektrickým prúdom. Vďaka jemne lanovanému medenému jadru (trieda 5) je vodič maximálne flexibilný, čo pri takto hrubom priereze obrovsky uľahčuje jeho tvarovanie a trasovanie v úzkych priestoroch rozvodnice.
Kľúčové vlastnosti
- ✔ Zeleno-žlté farebné značenie: Podľa medzinárodných bezpečnostných noriem (STN) je táto kombinácia farieb striktne vyhradená pre ochranný vodič (PE).
- ✔ Maximálna ohybnosť: Lankové medené jadro poskytuje špičkovú flexibilitu potrebnú pre ohyby s malým polomerom v rozvádzačoch.
- ✔ Vysoká odolnosť jadra: Prierez 10 mm² je projektovaný na to, aby v prípade poruchy zariadenia bezpečne zviedol skratový prúd do uzemnenia.
- ✔ Izolácia z PVC: Hladký plastový plášť spĺňa požiadavky na menovité napätie 450/750 V a uľahčuje preťahovanie v inštalačných trubkách a žľaboch.
Použitie v elektrotechnickej praxi
- Uzemňovanie vnútorných konštrukcií a realizácia hlavného ochranného pospájania v budovách (vodič prepájajúci uzemňovaciu sústavu s HOP ekvipotenciálnou svorkovnicou).
- Prepojovanie ochranných (PE) zberníc a mostíkov vo vnútri bytových a priemyselných rozvádzačov.
- Dodatočné uzemňovanie kovových konštrukcií, technológií alebo vaní v kúpeľniach (vyžaduje sa chránené uloženie v stene / trubke).
- Vnútorné zapájanie prístrojov, kde hrozia vibrácie a je prísne vyžadovaná ohybnosť prívodu.
★ Rýchly výber / Na čo si dať pozor
- Prísne dodržanie farebného značenia: Zeleno-žltý vodič slúži výhradne a jedine ako ochranný vodič (PE). Je zakázané a životu nebezpečné ho používať na prenos pracovného prúdu (ako fázový alebo neutrálny vodič).
- Nutnosť použitia dutiniek: Lankové (mäkké) jadro nie je možné inštalovať do bežných skrutkových svoriek prístrojov alebo HOP zberníc napriamo. Je bezpodmienečne nutné použiť nalisované káblové dutinky s prierezom 10 mm².
- Len pre chránené uloženie: Tento vodič disponuje len jednou vrstvou základnej izolácie. Nesmie byť ťahaný len tak voľne po fasáde, zaomietaný priamo do muriva, alebo uložený priamo v zemi. Musí byť fyzicky chránený inštalačnou rúrkou alebo lištou.
Najčastejšie inštalačné chyby
- ✘ Pripájanie pod skrutku bez dutinky: Ak mäkké lanká vložíte priamo pod uťahovaciu skrutku zbernice, skrutka drôtiky nareže a poláme. Kvalita ochranného pospájania sa zásadne zníži, čo v prípade poruchy spotrebiča môže zabrániť rýchlemu zvedeniu skratového prúdu.
- ✘ Aplikácia ako pevná vonkajšia inštalácia bez chráničky: Vodič H07V-K je určený do interiérových zariadení. Samostatná PVC izolácia nie je dlhodobo odolná voči priamemu UV žiareniu ani vode v zemi.
Ako správne objednať a dimenzovať vodič
- Vypočítajte si potrebnú dĺžku pre vaše PE prepojenia v rozvádzači alebo v objekte. Odporúčame objednať s 10 % rezervou.
- Nezabudnite si do košíka vložiť elektrotechnické káblové dutinky určené pre prierez 10 mm².
- Pri objednávke zadajte počet bežných metrov, vodič vám doručíme odrezaný v jednom celistvom kuse.
Výhody v praxi
- ✔ Výrazné uľahčenie práce: Oproti pevným PE drôtom (CY) je tento lankový vodič oveľa poddajnejší. Netlačí na prístroje v rozvádzači, nenamáha svorky a bez odporu sa tvaruje presne podľa požiadaviek inštalácie.
- ✔ Jednoduché sťahovanie izolácie: Kvalitná PVC zmes sa veľmi ľahko, rýchlo a bezpečne orezáva profesionálnymi odizolovacími kliešťami bez rizika poškodenia vnútorných medených laniek.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem tento zeleno-žltý vodič použiť ako fázu?
Z hľadiska európskych noriem a bezpečnosti je to striktne zakázané. Zeleno-žltá farba slúži výhradne a jedine na identifikáciu ochranného vodiča (PE). Ak by ste ju použili na fázu, ďalší technik by mohol predpokladať, že na vodiči nie je nebezpečné fázové napätie, čo by mohlo viesť k fatálnemu a smrteľnému úrazu. Na fázové zapojenie použite vodiče v čiernej, hnedej alebo sivej farbe.
Kde sa najčastejšie využíva prierez 10 mm² v zeleno-žltej farbe?
Tento masívny prierez sa najčastejšie uplatňuje pri budovaní takzvaného hlavného ochranného pospájania (HOP). Slúži na prepojenie hlavnej uzemňovacej svorkovnice s centrálnymi rozvádzačmi a na uzemnenie veľkých kovových častí v budove (vodovodné potrubia, plynové rúry, kovové konštrukcie), aby sa vyrovnal ich elektrický potenciál a predišlo sa úrazu pri poruche.
Aký je rozdiel medzi vodičmi H07V-K (CYA) a H07V-U (CY)?
Zásadný rozdiel je v medenom jadre. Vodič H07V-K (staré označenie CYA) má jadro z mnohých jemných drôtikov (lanko), vďaka čomu je vysoko flexibilný a ideálny pre ohýbanie v rozvádzačoch. Vodič H07V-U (staré označenie CY) má jadro tvorené jedným masívnym pevným drôtom, ktorý je veľmi tvrdý a manipulácia s ním v malých priestoroch je značne namáhavá.
Čo znamená staré označenie "CYA"?
"CYA" je staré národné značenie z čias Československa. Písmeno "C" indikovalo medené jadro, "Y" plastovú PVC izoláciu a "A" znamenalo, že ide o ohybný vodič z jemných laniek. Dnes platí harmonizované označenie "H07V-K", no pre drvivú väčšinu majstrov a elektrikárov je slangový pojem "siják" alebo "CYA" stále bežne používaný na každodennej báze.
Musím na konce tohto vodiča dávať lisovacie dutinky?
Áno, pripájanie bez dutiniek je porušením predpisov pre správnu montáž lankových vodičov. Ak by ste lankové jadro odizolovali a priamo vložili pod klasickú skrutkovú svorku HOP zbernice, skrutka by jemné vlákna odrezala. Dutinka všetky lanká bezpečne stmelí do jedného mechanicky odolného celku. (Výnimkou sú iba špeciálne bezskrutkové pružinové svorky WAGO).
Dodatočné parametre
| Kategória: | Inštalačné vodiče CY (H07V-U) a CYA (H07V-K) |
|---|---|
| Hmotnosť: | 0.109 kg |
