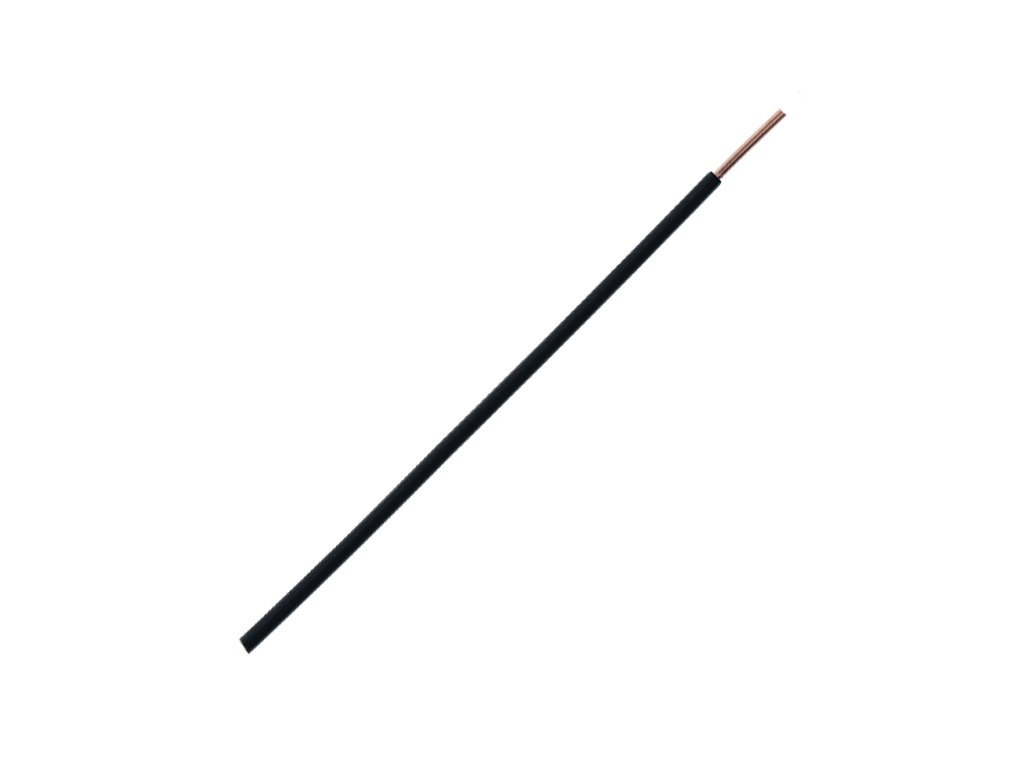

Pevný jednožilový vodič H07V-U 1x1,5 mm2 (CY), čierny – Metráž
Kód: H07V-U -CY- 1X1-5 CIERNA
Podrobný popis
Expertný verdikt: Pevný inštalačný vodič H07V-U (CY) s prierezom 1,5 mm² je tradičnou voľbou pre precízne "zdrôtovanie" rozvádzačov. Kým ohybné lanká majú tendenciu poddávať sa a "plávať", tento vodič s plným medeným jadrom si po ohnutí zachováva absolútnu tvarovú stálosť. Vďaka tomu dokážete pod krytom rozvodnice vytvoriť dokonale úhľadné trasy a pravé uhly. Prierez 1,5 mm² je elektrotechnickým štandardom pre fázové prepojovanie svetelných okruhov a menej zaťažovaných obvodov s istením 10 A. Čierna farba izolácie vodič normatívne definuje ako fázový vodič (L). Obrovskou montážnou výhodou drôtového jadra je fakt, že pri inštalácii do bežných skrutkových svoriek ističov nepotrebujete lisovacie dutinky.
Kľúčové vlastnosti
- ✔ Čierne farebné značenie: Slúži na normovanú identifikáciu fázového (pracovného) vodiča L1, L2 alebo L3.
- ✔ Plné (tvrdé) jadro: Vodič drží presne ten tvar, do ktorého ho ohnete, čo zaručuje maximálnu estetiku a stabilitu pri pevných inštaláciách.
- ✔ Práca bez dutiniek: Jeden masívny kus medi znesie uťahovaciu silu svorkovnice napriamo bez nutnosti zalisovávania ukončení.
- ✔ Izolácia z PVC: Bezpečný a odolný povrch s certifikáciou na menovité napätie 450/750 V.
Použitie v elektrotechnickej praxi
- Fázové prepojovanie 10 A (prípadne 16 A) ističov, stýkačov a relé vo vnútri pevných bytových a priemyselných rozvádzačov.
- Ukladanie do elektroinštalačných trubiek pod omietkou (chráničiek) pri pevných svetelných rozvodoch a spínaných okruhoch.
- Tvorba prepojení do pevných inštalačných škatúľ a vypínačov.
★ Rýchly výber / Na čo si dať pozor
- Nevhodné pre pohyblivé prívody: Tento vodič má plné jadro, ktoré pri opakovanom a častom ohybe skrehne a praskne. Nikdy ho nepoužívajte na výrobu predlžovačiek, alebo na prívody prístrojov, s ktorými sa hýbe. Slúži na 100% pevnú inštaláciu.
- Dodržanie farieb: Čierny vodič má z bezpečnostného hľadiska funkciu fázy (L). Je zakázané používať ho ako neutrálny vodič (N) alebo ochranné uzemnenie (PE).
- Ochrana kábla: Jednožilový vodič H07V-U disponuje len základnou vrstvou izolácie. Nesmie byť voľne omietnutý do steny bez chráničky, ani zakopaný priamo do zeme.
Najčastejšie inštalačné chyby
- ✘ Ohýbanie s extrémne malým polomerom: Ak plný medený drôt ohnete do príliš ostrého a tesného uzla (pomocou klieští natvrdo), narušíte štruktúru medi. V mieste lomu sa zvýši prechodový odpor.
- ✘ Použitie vo vibrujúcich strojoch: Ak drôtový vodič inštalujete priamo do zariadenia, ktoré pri prevádzke silno vibruje (napríklad kompresor), tvrdý drôt sa časom uklepe a zlomí. Do vibrujúcich zariadení patrí lankový vodič (CYA).
Ako správne objednať a dimenzovať vodič
- Odmerajte si potrebnú dĺžku pre vaše pevné fázové prepoje. Odporúčame pripočítať 10 % rezervu na tvarovanie (vytváranie "sľučiek" pre lepšiu prehľadnosť v rozvádzači).
- Uistite sa, že vaše istiace prvky dovoľujú použitie pevného vodiča do svojich svoriek.
- Zadajte do objednávky celkový počet bežných metrov. Vodič vám z bubna odstrihneme v jednom súvislom kuse.
Výhody v praxi
- ✔ Šetrí peniaze a čas: Keďže nemusíte na konce kupovať a kliešťami nalisovávať žiadne dutinky, príprava jedného spoja trvá o polovicu kratšie v porovnaní s lankom.
- ✔ Dokonalý vizuál: Pre pedantných elektrikárov, ktorí si potrpia na prehľadnú, kolmú a dokonale rovno zoradenú kabeláž v rozvádzači, je pevný drôt jednoznačnou voľbou.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi vodičmi H07V-U (CY) a H07V-K (CYA)?
Zásadný rozdiel je v konštrukcii jadra. Tento vodič H07V-U (CY) je tvorený jedným masívnym pevným drôtom z medi. Je tvrdší a výborne drží tvar, no pri opakovanom ohýbaní sa môže zlomiť. Nevyžaduje použitie dutiniek. Vodič H07V-K (CYA) je takzvané lanko, tvorené množstvom tenkých drôtikov. Je veľmi ohybný, no pod skrutku si vyžaduje nalisovanie káblových dutiniek.
Môžem tento vodič s plným jadrom použiť ako pohyblivý prívod?
Rozhodne nie. Vodiče s plným jadrom (drôt) sú konštruované výhradne pre pevné, nepohyblivé inštalácie. Ak by ste tento vodič použili napríklad ako prívodnú šnúru k ručnému spotrebiču, neustálym ohýbaním by medené jadro čoskoro skrehlo, prasklo a spôsobilo by skrat alebo prerušenie obvodu.
Potrebujem na konce tohto vodiča dávať lisovacie dutinky?
Nie. Obrovskou výhodou plného jadra je fakt, že po odstránení izolácie môžete odhalený medený drôt vložiť priamo pod skrutkovú svorku ističa alebo do bezskrutkovej svorky. Uťahovacia sila skrutky pevný drôt nepoškodí tak, ako by to urobila pri ohybnom lanku.
Na aký prúd a okruh je stavaný prierez 1,5 mm²?
Prierez 1,5 mm² sa v domových rozvádzačoch štandardne dimenzuje pre svetelné okruhy a obvody s predpokladanou menšou záťažou, typicky istené na 10 A. Ak potrebujete zapájať okruhy pre zásuvky alebo spotrebiče istené na 16 A, je podľa inštalačných noriem vhodnejšie zvoliť pevný vodič s prierezom 2,5 mm².
Je tento vodič vhodný na prepojenie do zeme alebo von do steny?
Nie, jednožilové vodiče so základnou PVC izoláciou sa nesmú voľne ukladať do zeme a nesmú byť trvalo zaomietané priamo do malty v stene. Slúžia len na vnútorné prepojenia v chránených rozvádzačoch a prístrojoch, prípadne musia byť vedené chránené v inštalačných trubkách (tzv. husích krkoch).
Dodatočné parametre
| Kategória: | Inštalačné vodiče CY (H07V-U) a CYA (H07V-K) |
|---|---|
| Hmotnosť: | 0.021 kg |
