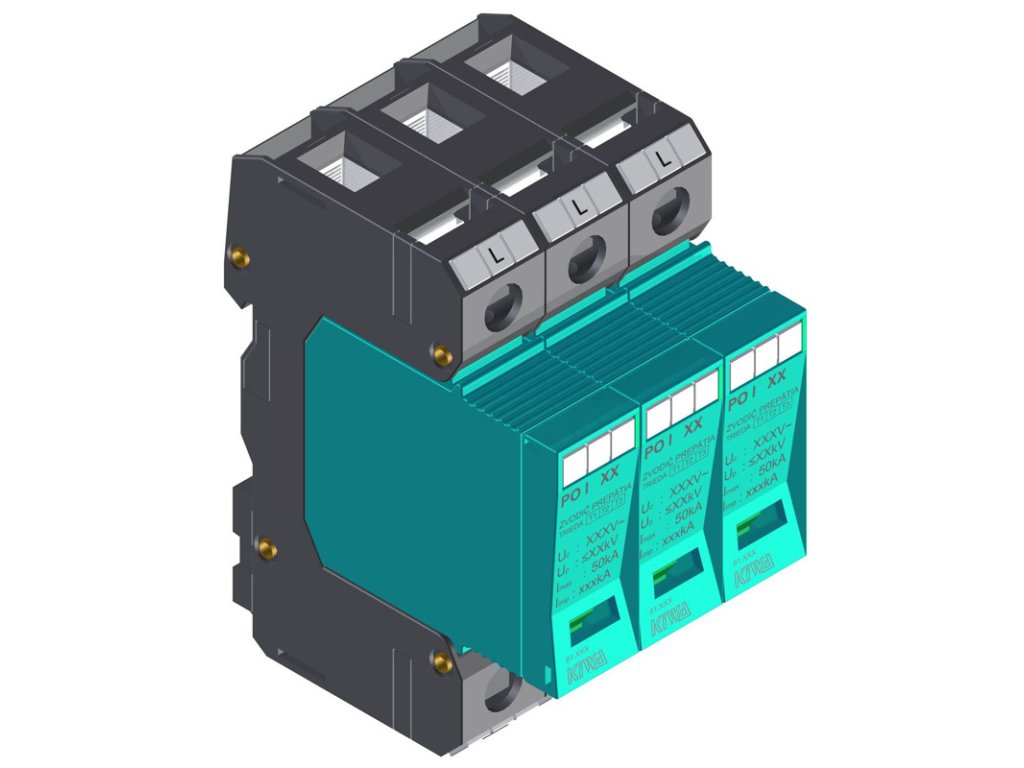

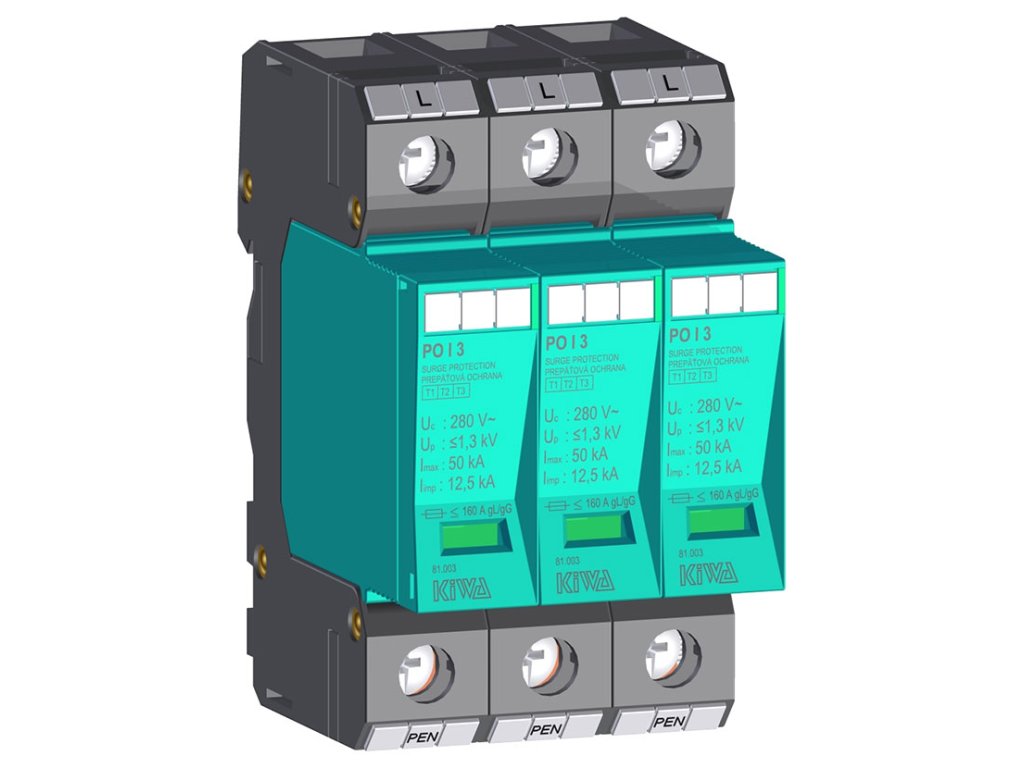

Zvodič prepätia KIWA PO I 3 280V/12,5kA B+C+D (T1+T2+T3) 3P - 81.003
Kód: 81.003
Podrobný popis
Rýchle zhrnutie: KIWA PO I 3 (81.003) je profesionálny kombinovaný zvodič prepätia B+C+D (T1+T2+T3), navrhnutý špeciálne pre siete TN-C (staršie alebo priemyselné rozvody so spoločným vodičom PEN). V jednom 3-pólovom prístroji zabezpečuje kompletnú ochranu pred bleskom a prepätím pre celý objekt.
Rýchle parametre
- Trieda ochrany: Typ 1+2+3 (B+C+D) / T1+T2+T3
- Počet pólov: 3P (pre sieť TN-C / 3-fázy + PEN)
- Impulzný prúd (Iimp): 12,5 kA na pól (10/350 µs)
- Celkový výbojový prúd (Itotal): 37,5 kA (10/350 µs)
- Ochranná úroveň (Up): ≤ 1,3 kV (vhodné aj pre citlivú elektroniku)
- Konštrukcia: Základňa + 3x Vymeniteľný modul
- Výrobca: KIWA (Slovensko)
Použitie
Tento zvodič sa inštaluje do hlavného rozvádzača ako prvý stupeň ochrany. Je určený pre:
- Objekty so sieťou TN-C: Kde sú k dispozícii 3 fázové vodiče a jeden združený vodič PEN (typické pre staršie domy alebo hlavné prívody).
- Rodinné domy s bleskozvodom: Poskytuje ochranu pred bleskovými prúdmi (T1) aj spínacím prepätím (T2).
- Úspora miesta: Nahrádza tri samostatné stupne ochrany, čím šetrí miesto v rozvádzači.
Rýchly výber / Na čo si dať pozor:
- ✔ Pre sieť TN-C: Tento 3-pólový model sa používa tam, kde nie je rozdelený neutrálny (N) a ochranný (PE) vodič. Ak máte sieť TN-S (5 vodičov), potrebujete model PO I 4 (4P).
- ✔ Vymeniteľné moduly: V prípade reakcie na silné prepätie stačí vymeniť poškodený modul bez nutnosti demontáže celého prístroja.
- ✔ Kvalita: Renomovaný slovenský výrobca KIWA zaručuje vysokú spoľahlivosť a dostupnosť.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Kedy použiť 3-pólovú (3P) a kedy 4-pólovú (4P) verziu?
3-pólová verzia (81.003) sa používa v sieťach TN-C, kde máte 3 fázy a jeden spoločný vodič PEN (4 drôty). Ak máte novšiu sieť TN-S s oddeleným N a PE vodičom (5 drôtov), musíte použiť 4-pólovú verziu (81.004).
Čo znamená B+C+D (T1+T2+T3)?
Znamená to, že tento jeden prístroj obsahuje všetky tri stupne ochrany. Chráni pred priamym úderom blesku (B), spínacím prepätím v sieti (C) a poskytuje jemnú ochranu pre elektroniku (D). Tým šetrí miesto v rozvádzači a zjednodušuje inštaláciu.
Je potrebné inštalovať pred zvodič poistky?
Ak je hodnota hlavného ističa objektu ≤ 160 A, nie je potrebné ďalšie predistenie. Zvodič sa pripojí priamo. Ak je hlavný istič silnejší (>160 A), je nutné pred zvodič zaradiť poistky gG/gL (max. 160 A).
Čo sa stane, keď zvodič "zafunguje"?
Varistor v module zvedie prepätie do zeme. Ak je energia príliš veľká, modul sa odpojí a optická signalizácia sa zmení zo zelenej na červenú. V takom prípade je potrebné vymeniť len tento modul (nie celý prístroj).
Má tento model diaľkovú signalizáciu?
Základný model 81.003 nemá kontakty pre diaľkovú signalizáciu, má len optickú (na čele prístroja). Verzia s diaľkovou signalizáciou má zvyčajne v názve písmeno "R" (napr. 81.007).
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Zvodiče prepätia SPD (ochrana pred bleskom) |
|---|---|
| Hmotnosť: | 0.447 kg |
| EAN: | 8586006771189 |
| Výrobca: | KIWA |
