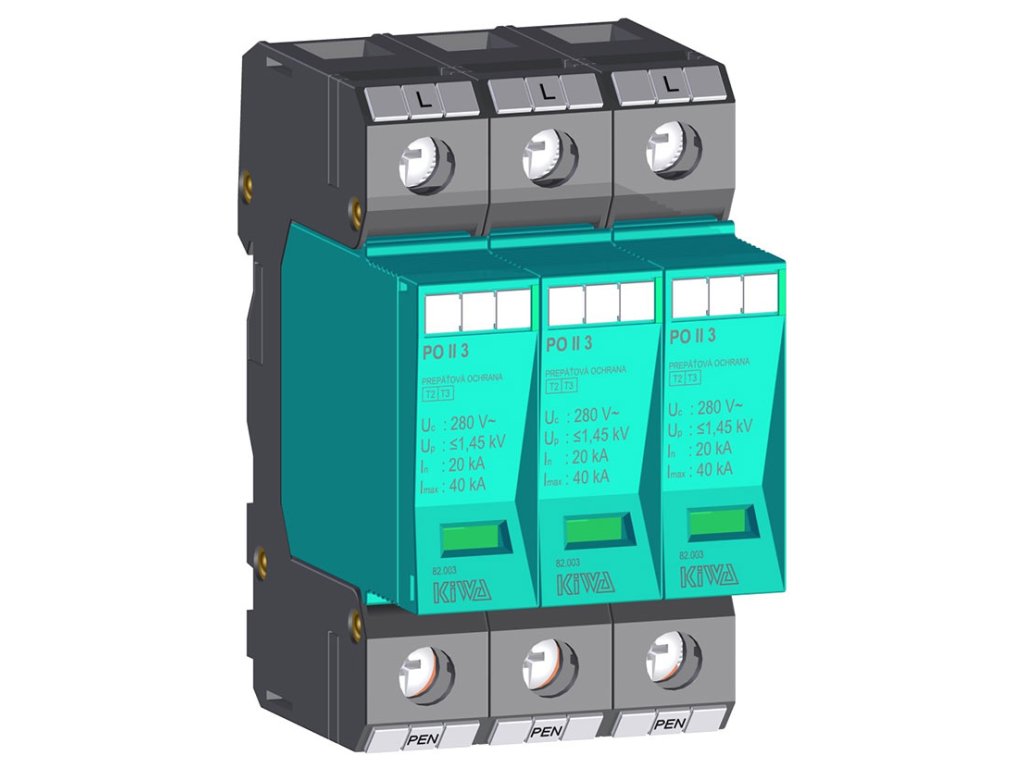

Zvodič prepätia KIWA PO II 3 280V/40kA C+D (T2+T3) 3P - 82.003
Kód: 82.003
Podrobný popis
Rýchle zhrnutie: KIWA PO II 3 (82.003) je kombinovaný zvodič prepätia triedy C+D (T2+T3) v 3-pólovom prevedení. Je navrhnutý špeciálne pre siete TN-C (staršie inštalácie alebo priemysel s vodičom PEN), kde poskytuje ochranu pred spínacím a indukovaným prepätím. Inštaluje sa do podružných rozvádzačov.
Rýchle parametre
- Trieda ochrany: Typ 2 + 3 (C+D) / T2+T3
- Počet pólov: 3P (pre sieť TN-C / L1, L2, L3, PEN)
- Max. výbojový prúd (Imax): 40 kA na pól (8/20 µs)
- Menovitý výbojový prúd (In): 20 kA na pól (8/20 µs)
- Max. prevádzkové napätie (Uc): 280 V AC
- Konštrukcia: Základňa + 3x Vymeniteľný varistorový modul
- Výrobca: KIWA (Slovensko)
Použitie
Zvodič PO II 3 sa inštaluje ako druhý stupeň ochrany v kaskáde (za hlavným zvodičom T1). Je určený pre:
- Siete TN-C: Inštalácie, kde nie je oddelený neutrálny a ochranný vodič (4-vodičová sústava). Typické pre staršie rodinné domy alebo priemyselné prívody.
- Podružné rozvádzače: Ochrana podružných okruhov pred prepätím zo siete alebo od spínania spotrebičov.
- Objekty bez bleskozvodu: V hustej mestskej zástavbe s podzemným prívodom môže slúžiť ako hlavná ochrana (ak to dovoľuje projekt a analýza rizika).
Pre nové inštalácie TN-S (5-vodičové) je potrebné použiť 4-pólovú verziu PO II 4.
Rýchly výber / Na čo si dať pozor:
- ✔ Len pre TN-C: Tento model má 3 moduly (L1-PEN, L2-PEN, L3-PEN). Nepoužívajte ho v sieti TN-S, kde by ostal neutrálny vodič nechránený.
- ✔ Kombinovaná ochrana: Obsahuje aj Typ 3 (D), takže poskytuje jemnejšiu ochranu (nižšia úroveň Up) pre elektroniku než samotný Typ 2.
- ✔ Predistenie: Ak je hlavný istič do 160 A gL/gG, nie sú potrebné žiadne ďalšie poistky pred zvodičom.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi sieťou TN-C a TN-S pre výber zvodiča?
V sieti TN-C (staršie rozvody) sú len 4 vodiče (3 fázy + PEN), preto stačí 3-pólový zvodič (82.003). V sieti TN-S (nové rozvody) je 5 vodičov (3 fázy + N + PE), preto je nutný 4-pólový zvodič (82.004).
Kedy použiť radu PO II (T2) a kedy PO I (T1+T2)?
Rada PO I (T1+T2) je potrebná v hlavnom rozvádzači, ak má objekt bleskozvod alebo je napájaný vzdušným vedením (riziko bleskového prúdu). Rada PO II (T2+T3) sa používa v podružných rozvádzačoch alebo ako hlavná ochrana len v objektoch bez rizika priameho úderu blesku.
Čo znamená "C+D" alebo "T2+T3"?
Znamená to, že prístroj plní funkciu strednej ochrany (C/T2) proti spínaciemu prepätiu a zároveň jemnej ochrany (D/T3) pre citlivú elektroniku. Poskytuje nižšiu ochrannú úroveň napätia (Up) ako čistý Typ 2.
Je potrebné modul vymeniť po každej búrke?
Nie. Zvodič je konštruovaný na opakované zvádzanie prepätia. Vymeniť ho treba len vtedy, ak signalizačné okienko zmení farbu na červenú (čo znamená, že modul bol preťažený a zničený).
Dajú sa vymeniť len vložky (moduly)?
Áno, základňa ostáva zapojená v rozvádzači, stačí vycvaknúť poškodený modul a nahradiť ho novým (typ KIWA PO II 0).
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Zvodiče prepätia SPD (ochrana pred bleskom) |
|---|---|
| Hmotnosť: | 0.34 kg |
| EAN: | 8586006772131 |
