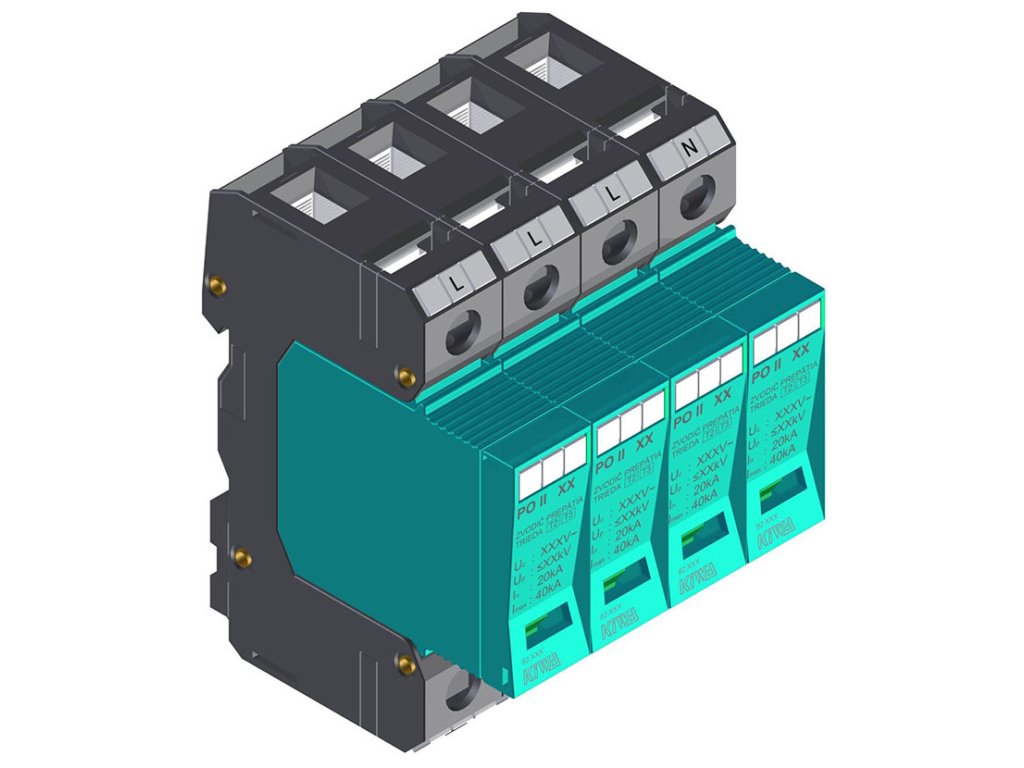

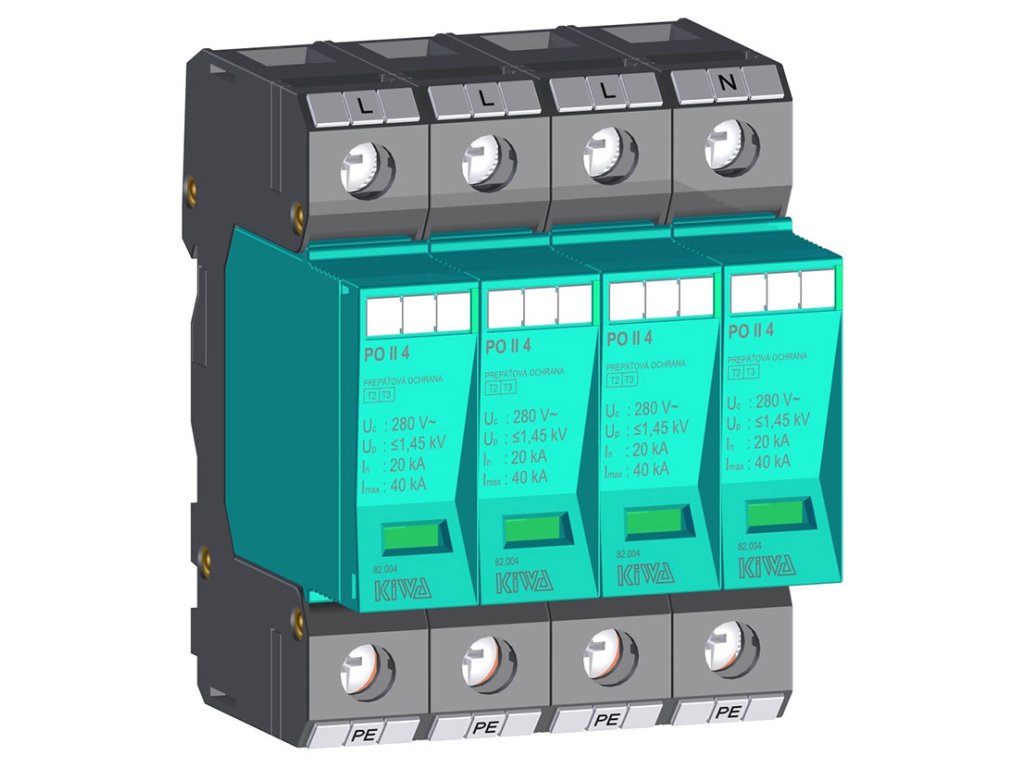

Zvodič prepätia KIWA PO II 4 280V/40kA C+D (T2+T3) 4P - 82.004
Kód: 82.004
Podrobný popis
Rýchle zhrnutie: KIWA PO II 4 (82.004) je spoľahlivá prepäťová ochrana triedy C+D (T2+T3). Tento 4-pólový prístroj je určený pre inštaláciu do podružných rozvádzačov v sieťach TN-S, kde zabezpečuje ochranu pred spínacím prepätím a zvyškami atmosférického prepätia. Ide o slovenský výrobok s vymeniteľnými modulmi.
Rýchle parametre
- Trieda ochrany: Typ 2 + 3 (C+D) / T2+T3
- Počet pólov: 4P (pre sieť TN-S / L1, L2, L3, N)
- Max. výbojový prúd (Imax): 40 kA na pól (8/20 µs)
- Menovitý výbojový prúd (In): 20 kA na pól (8/20 µs)
- Max. prevádzkové napätie (Uc): 280 V AC
- Konštrukcia: Základňa + 4x Vymeniteľný varistorový modul
- Výrobca: KIWA (Slovensko)
Použitie
Zvodič PO II 4 sa inštaluje ako druhý stupeň ochrany (v kaskáde za hlavným zvodičom T1). Je ideálny pre:
- Podružné rozvádzače: V rodinných domoch (napr. rozvádzač na poschodí, v garáži) alebo bytoch.
- Objekty bez bleskozvodu: V hustej mestskej zástavbe s podzemným prívodom, kde nehrozí priamy úder blesku (možno použiť ako hlavnú ochranu, ak to potvrdí projekt).
- Ochrana citlivej elektroniky: Vďaka kombinácii s typom T3 poskytuje jemnejšiu ochranu (nižšia ochranná úroveň Up) než samotný typ T2.
Pre hlavné rozvádzače na vstupe do objektu odporúčame skôr kombinovaný zvodič T1+T2 (B+C).
Rýchly výber / Na čo si dať pozor:
- ✔ Pre sieť TN-S: Tento 4-pólový model je určený pre novšie 5-vodičové inštalácie (3 fázy + samostatný N a PE vodič). Pre staršie siete TN-C (4 vodiče) zvoľte 3-pólovú verziu.
- ✔ Predistenie: Nevyžaduje poistky, ak hlavný istič neprekračuje hodnotu 125 A (resp. 160 A podľa špecifikácie).
- ✔ Výmena modulov: Pri poruche (červené okienko) stačí vymeniť len poškodený modul, netreba demontovať celú základňu.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi radou PO I a PO II?
Rada PO I je typ T1+T2 (B+C) určená ako hlavná ochrana proti bleskovým prúdom (vlna 10/350 µs). Rada PO II (tento produkt) je typ T2+T3 (C+D) určená ako stredná ochrana proti spínacím prepätiam (vlna 8/20 µs).
Môžem tento zvodič použiť v hlavnom rozvádzači?
Áno, ale len v prípade, že objekt nemá bleskozvod a je napájaný podzemným káblom v hustej zástavbe, kde je riziko priameho úderu blesku minimálne. V ostatných prípadoch musí byť na vstupe použitý typ T1 (B).
Potrebujem k nemu poistky?
Ak máte predradený istič s hodnotou do 160 A (čo je v domoch bežné), ďalšie poistky nepotrebujete. Ak je istenie vyššie, musíte použiť poistky gG (max. 160 A).
Čo znamená 4P (4-pólový)?
Znamená to, že prístroj chráni 4 vodiče: tri fázy (L1, L2, L3) a neutrálny vodič (N) voči zemi (PE). Toto zapojenie je nutné pre siete typu TN-S.
Má tento model diaľkovú signalizáciu?
Nie, model 82.004 má len optickú signalizáciu na čele prístroja (zelená/červená). Verzia s diaľkovým kontaktom má zvyčajne v názve "R" a iné objednávacie číslo.
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Zvodiče prepätia SPD (ochrana pred bleskom) |
|---|---|
| Hmotnosť: | 0.43 kg |
| EAN: | 8586006772148 |
