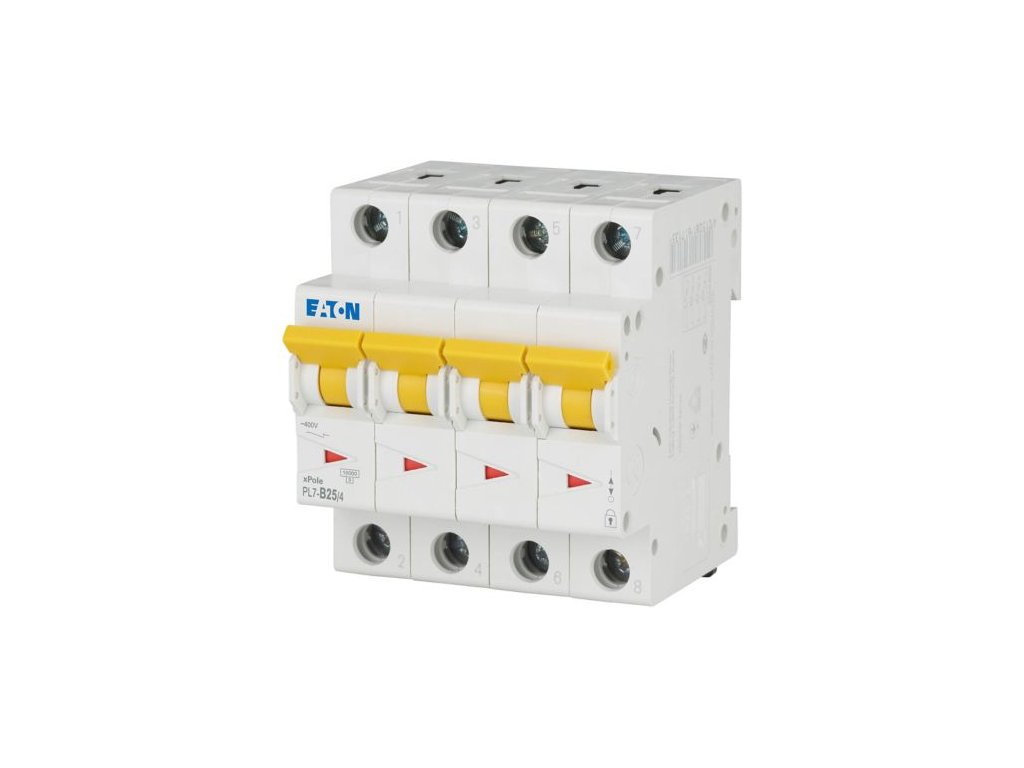

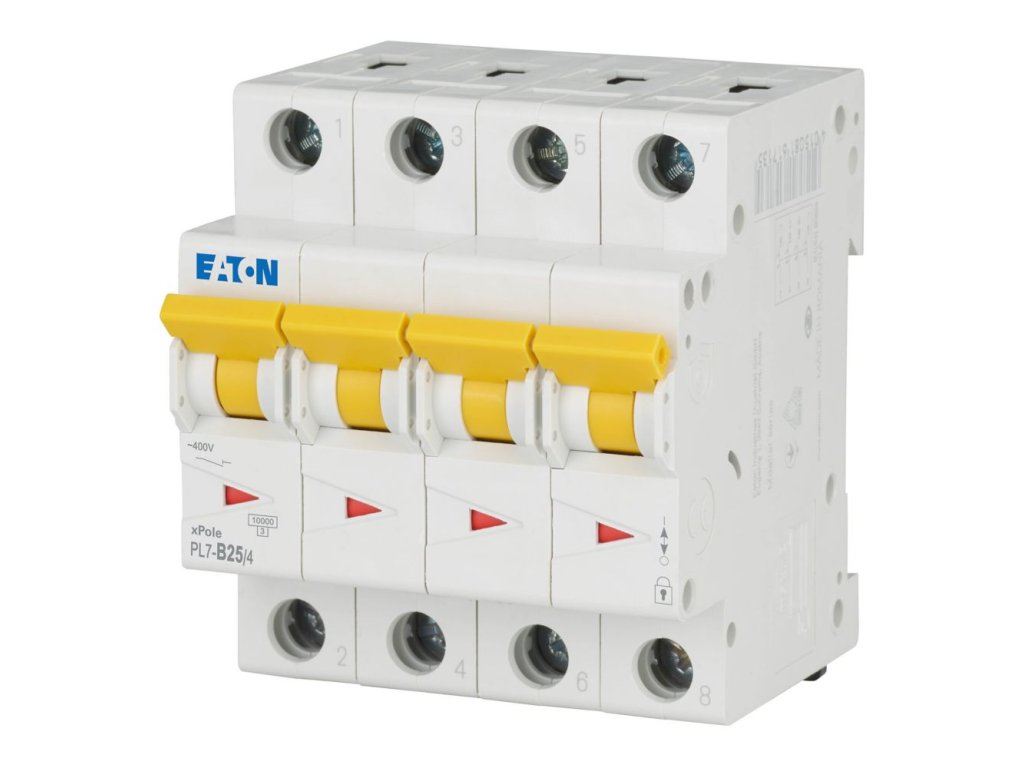

Istič Eaton PL7 (165155) - B25 / 4-pól, 10 kA
Kód: 165155
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-B25/4 je špeciálny 4-pólový ochranný prvok. Na rozdiel od bežných 3-pólových ističov rozpája a istí aj nulový vodič (N). S vysokou skratovou odolnosťou 10 kA (séria PL7) je určený pre miesta s vysokým rizikom skratu (blízko trafostanice) alebo pre systémy so záložnými zdrojmi, kde je nutné galvanicky oddeliť celú sústavu.
Rýchle parametre
- Istenie 25 A: Pre obvody do cca 17 kW.
- 4-pólový (4P): Istí všetky 4 póly (L1, L2, L3, N).
- Odolnosť 10 kA (PL7): Vyššia bezpečnosť pre priemysel a hlavné prívody.
- Charakteristika B: Rýchla reakcia, štandard pre vedenia.
- Použitie: Záskokové systémy, TN-S siete, IT siete.
Použitie
Tento model je kľúčový pre bezpečnosť v špecifických inštaláciách. Viac o požiadavkách na rozvádzače a istenie nájdete v článku o domovej elektroinštalácii.
Typické aplikácie:
- Záložné zdroje (Generator/UPS): Pri prepínaní medzi sieťou a generátorom je často nutné odpojiť aj "nulák" (N), aby nedochádzalo k spätným prúdom alebo vypínaniu chráničov.
- Hlavný vypínač: Slúži ako hlavný istič pre objekty, kde sa vyžaduje úplné odpojenie od siete.
- Nebezpečné prostredie: V priestoroch s nebezpečenstvom výbuchu alebo požiaru je nutné odpájať všetky pracovné vodiče.
- IT siete: Špecifické siete v nemocniciach alebo priemysle.
Rýchly výber / Rozdiel PL6 vs PL7 a 3P vs 4P:
- ? PL6 (6 kA) vs PL7 (10 kA): Tento istič je zo série PL7, čo znamená, že zvládne vypnúť skratový prúd až 10 000 A. To sa vyžaduje v priemysle, administratíve a objektoch blízko trafostanice. Bežné domové ističe (PL6) majú len 6 kA.
- ? 3-pól vs 4-pól: Bežný 3-pólový istič neodpája modrý "nulák". Tento 4-pólový áno. To je kritické napr. pri inštalácii hybridných meničov (FVE) v ostrovnom režime.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Kedy potrebujem 4-pólový istič?
Najčastejšie pri pripájaní záložného zdroja (elektrocentrály, batérie FVE), kde norma vyžaduje odpojenie všetkých živých vodičov vrátane neutrálneho (N), aby sa vytvorila izolovaná sústava.
Je N pól chránený?
Áno, pri tomto modeli (PL7-B25/4) sú chránené všetky 4 póly (vrátane N). Existujú aj verzie 3P+N, kde N nie je chránený (len spínaný), ale tento model je plne 4-pólový istič.
Môžem ho použiť namiesto 3-pólového?
Áno, ale musíte správne zapojiť N vodič cez štvrtý pól. V bežnej TN-C-S sieti v dome to zvyčajne nie je nutné (stačí 3P), ale 4P poskytuje vyššiu úroveň oddelenia.
Aký kábel použiť?
Pre 25 A istenie sa odporúča kábel 6 mm2 (CYKY-J 5x6). V určitých prípadoch postačí aj 4 mm2.
Dá sa zapojiť do lišty?
Áno, ale potrebujete 4-pólovú prepojovaciu lištu (L1-L2-L3-N), čo nie je úplne štandardný komponent v bežných domových skriniach (bežné sú 3-pólové).
Akú má životnosť?
Viac ako 20 000 spínacích cyklov.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
