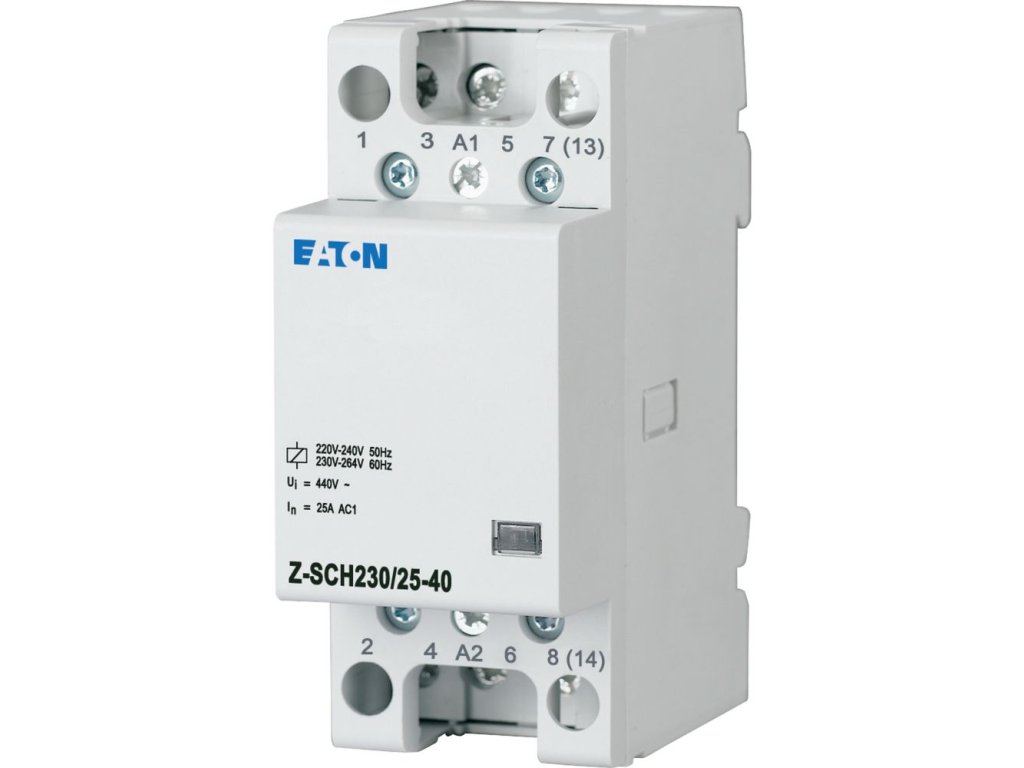

Inštalačný stýkač Eaton Z-SCH230/25-40 (248847) - 25 A / 4xNO

Rýchle parametre

• Menovitý prúd (In): 25 A (AC-1).
• Kontakty: 4x spínací (NO) – v kľude rozpojené.
• Napätie cievky (Uc): 230 V AC (ovládanie).
• Šírka: 2 moduly (35 mm).
• Montáž: Na DIN lištu (TH35).

Použitie

Tento stýkač je určený pre spínanie výkonu. Viac o zapojení stýkačov nájdete v článku o spínacej technike.

Typické aplikácie:

• Elektrické kúrenie: Spínanie priamovýhrevných konvektorov alebo elektrického kotla na signál HDO (nízka tarifa).
• Ohrev vody: Ovládanie 3-fázového bojlera.
• Motory: Spínanie menších 3-fázových motorov, čerpadiel alebo ventilátorov (pozor na kategóriu AC-3, kde je prúd nižší).
• Osvetlenie: Centrálne spínanie svetelných okruhov v halách alebo kanceláriách.

Zapojenie a upozornenia

Stýkač sa ovláda privedením napätia 230 V na svorky cievky A1 a A2. Silové vodiče (fázy) sa pripájajú na svorky 1, 3, 5, 7 a odvod k spotrebiču na 2, 4, 6, 8. Keď je cievka pod napätím, kontakty sa zopnú.
Upozornenie: Stýkače série Z-SCH môžu pri zopnutí vydávať slabý "brum" (vrčanie). Pre aplikácie v tichom prostredí (spálňa, obývačka) odporúčame použiť "bezhlučné" stýkače série Z-R alebo inštalačné relé.

Technické parametre
