Stýkače, relé (pomocné, nadprúdové) a pätice
Potrebujete diaľkovo spínať silové obvody (motory, ohrev) alebo riadiace signály? Tu nájdete základné prvky automatizácie: stýkače (výkon), pomocné relé (riadenie) a nadprúdové (tepelné) relé (ochrana motora). Pre výber napätia cievky (V), prúdu (A) a počtu pólov použite filtre.
Radenie produktov
Výpis produktov

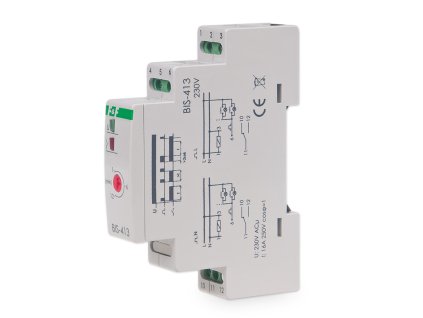

Elektronické bistabilné (impulzné) relé určené na spínanie osvetlenia alebo iných zariadení z viacerých miest pomocou paralelne zapojených tlačidiel. Montáž na DIN lištu. Model...
Elektronické bistabilné (impulzné) relé s napájaním 24 V AC/DC, určené na montáž na DIN lištu. Slúži na ovládanie osvetlenia alebo iných zariadení z viacerých miest pomocou...
Inštalačný stýkač Eaton (Moeller) série Z-SCH s menovitým prúdom 25 A a cievkou na 230 V AC. Obsahuje 4 spínacie kontakty (4xNO). Určený na montáž do rozvádzačov pre spínanie...
3p+1N/O, 4kW/400V/AC3
Bezhlučné inštalačné relé Eaton série CR s menovitým prúdom 20 A a univerzálnou cievkou na 230 V AC/DC. Obsahuje 2 spínacie kontakty (2xNO). Vďaka DC cievke (s usmerňovačom)...
3p+1N/O, 4kW/400V/AC3
3p+1N/O, 3kW/400V/AC3
3p+1N/O, 4kW/400V/AC3
Malý stýkač 4kW, 4-pólový 9A AC-3, 20A AC-1, Uc=230V/50Hz, 240V/60HZ
3p+1N/O, 11kW/400V/AC3
Stýkač 4P(2Z+ 2V) 40A AC-1 440V-pomocné kontakty 1Z+1V- cievka 24V 50Hz
Relé impulzné - 230V AC, s časovým vypínačom, 1x prep.kontakt 16A,1 mod. na DIN lištu
Stýkač 3P(3Z) 12A AC-3 440V-pomocné kontakty 1Z+1V- cievka 110V 50Hz
3p+1N/O, 18,5kW/400V/AC3
Stýkače, relé a nadprúdová ochrana motora na DIN lištu
Stýkače a relé sú základné elektromagneticky ovládané spínače. Umožňujú automatické alebo diaľkové spínanie obvodov pomocou nízkeho riadiaceho napätia. Montujú sa na DIN lištu v rozvádzači.
Kľúčové typy a ich funkcia:
- Stýkače (Power Contactors): Konštruované na spínanie silových obvodov (motory, ohrev, výkonné osvetlenie) s vysokým prúdom (napr. 9A, 18A, 32A). Sú robustné a spínajú hlavný výkon.
- Pomocné relé (Control Relays): Určené na spínanie menších prúdov (riadiacich signálov). Slúžia na násobenie kontaktov, galvanické oddelenie alebo ako rozhranie v automatizácii. Často v päticovom (zásuvnom) alebo modulárnom prevedení.
- Nadprúdové (tepelné) relé (Overload Relays): Slúžia na ochranu motora pred preťažením. Montujú sa priamo na stýkač. Neslúžia na spínanie výkonu ani ochranu pred skratom, ale len na detekciu preťaženia motora.
- Pätice pre relé: Pre montáž zásuvných relé, uľahčujú výmenu bez odpájania vodičov.
Kľúčové parametre pre výber:
- Ovládacie napätie cievky: Musí zodpovedať napätiu riadiaceho obvodu (napr. 230V AC, 24V DC, 24V AC).
- Menovitý prúd: Maximálny prúd, ktorý kontakty môžu spínať (pre stýkače je dôležitá kategória použitia, napr. AC-3 pre motory).
- Nastaviteľný prúdový rozsah: Kľúčový parameter pre nadprúdové relé (musí pokrývať menovitý prúd chráneného motora).
- Počet pólov/kontaktov: Podľa typu obvodu (3P/4P pre výkon, NO/NC pre riadenie).
Inštalácia: Stýkače a relé sa montujú na DIN lištu a musia byť istené ističmi. Pre komplexnú ochranu motora v jednom prístroji zvážte kategóriu Motorové spúšťače.
