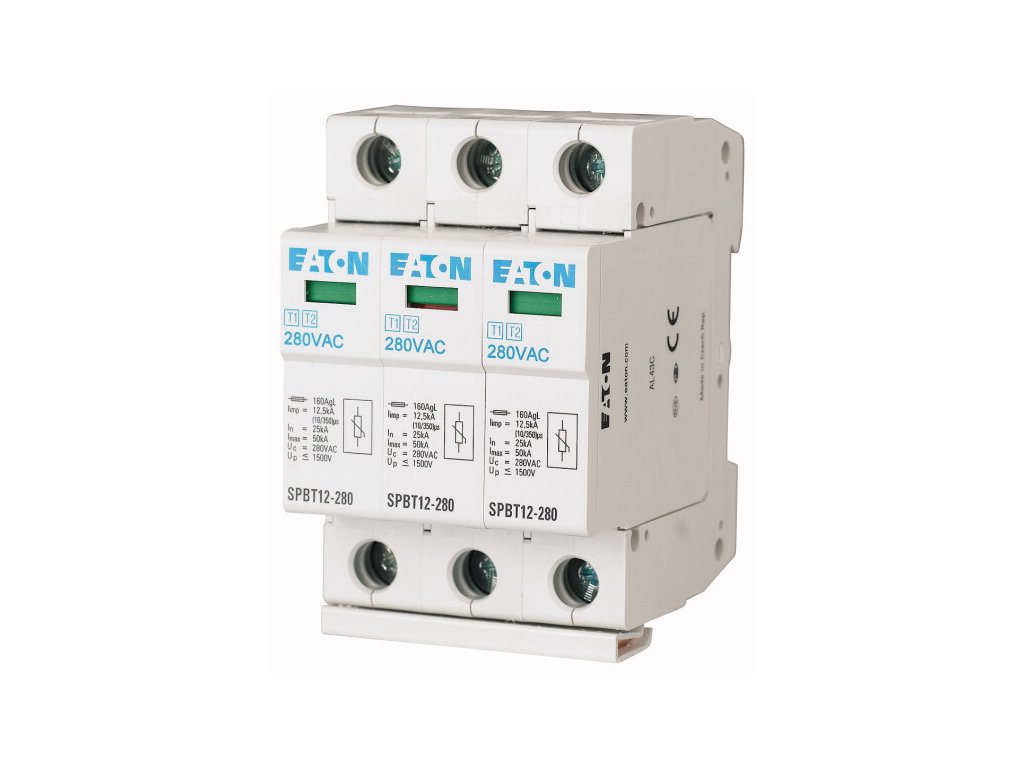

Prepäťová ochrana Eaton SPBT12-280/3 (158330) - T1+T2 / 3-pól

Rýchle parametre

• Trieda ochrany: T1+T2 (I+II, B+C).
• Impulzný prúd (Iimp): 12,5 kA (10/350 µs) na jeden pól.
• Počet pólov: 3 (L1, L2, L3) – pre sieť TN-C.
• Max. trvalé napätie (Uc): 280 V AC.
• Šírka: 3 moduly (52,5 mm).
• Signalizácia: Optická (zelená = OK, červená = výmena).

Použitie

Tento model je kľúčový pre staršie inštalácie. Viac o ochrane v sieti TN-C nájdete v článku o elektroinštalácii.

Typické aplikácie:

• Staršie rodinné domy: Kde nebola prerobená celá inštalácia na 5-vodičovú, ale mení sa rozvádzač.
• Panelákové byty: Pri výmene starej rozvodnice za novú (ak je stupačka TN-C).
• Priemyselné rozvádzače: V halách so sieťou TN-C.

Montáž a zapojenie

Určený pre sieť TN-C (4 vodiče: L1, L2, L3, PEN).
Inštaluje sa na DIN lištu. Fázové vodiče sa pripoja na horné svorky L. Spodné svorky sa prepoja prepojovacou lištou alebo mostíkmi a pripoja sa na hlavnú uzemňovaciu svorkovnicu (PEN) čo najkratším káblom (min. 16 mm2 Cu).
Pozor: Ak máte v rozvádzači už rozdelený PE a N (5 vodičov), musíte použiť 4-pólový model (Eaton 158331).

Technické parametre
