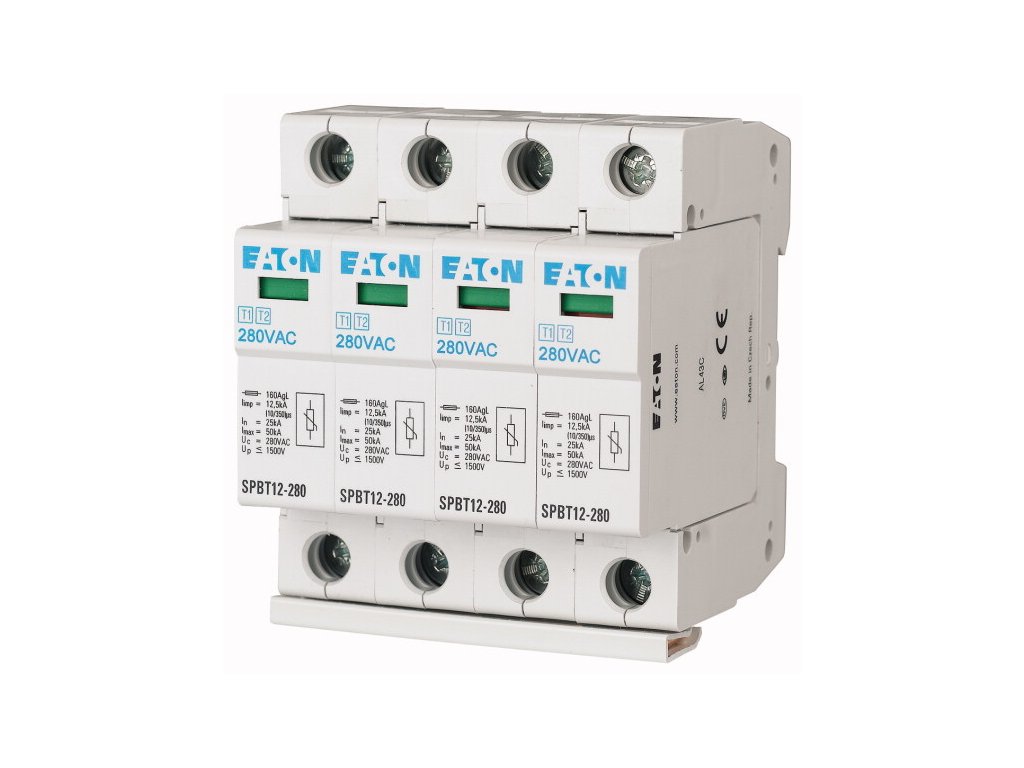

Prepäťová ochrana Eaton SPBT12-280/4 (158331) - T1+T2 / 4-pól

Rýchle parametre

• Trieda ochrany: T1+T2 (I+II, B+C).
• Impulzný prúd (Iimp): 12,5 kA (10/350 µs) na jeden pól.
• Počet pólov: 4 (L1, L2, L3, N) – pre sieť TN-S.
• Max. trvalé napätie (Uc): 280 V AC.
• Ochranná úroveň (Up): < 1,5 kV.
• Signalizácia: Optická (zelená = OK, červená = výmena).

Použitie

Tento zvodič je základným kameňom ochrany v rodinných domoch. Viac o prepäťových ochranách nájdete v článku o elektroinštalácii.

Typické aplikácie:

• Hlavný domový rozvádzač: Inštaluje sa na vstup káblov do domu (na DIN lištu).
• Ochrana citlivej elektroniky: Chráni TV, počítače, kotol, tepelné čerpadlo pred zničením pri búrke.
• Komerčné budovy: Vstupné rozvodnice pre kancelárie alebo malé dielne.

Montáž a zapojenie

Určený pre sieť TN-S (kde máte samostatný modrý N a žltozelený PE vodič už od prívodu, alebo je bod rozdelenia pred týmto zvodičom).
Zapája sa paralelne k hlavnému prívodu. Fázové vodiče (L1, L2, L3) idú cez poistky (ak je hlavný istič > 160 A) do horných svoriek L, nulový vodič do svorky N. Spodné svorky sa prepoja na hlavnú uzemňovaciu svorkovnicu (HUS/MET) čo najkratším káblom (min. 16 mm2).

Technické parametre
