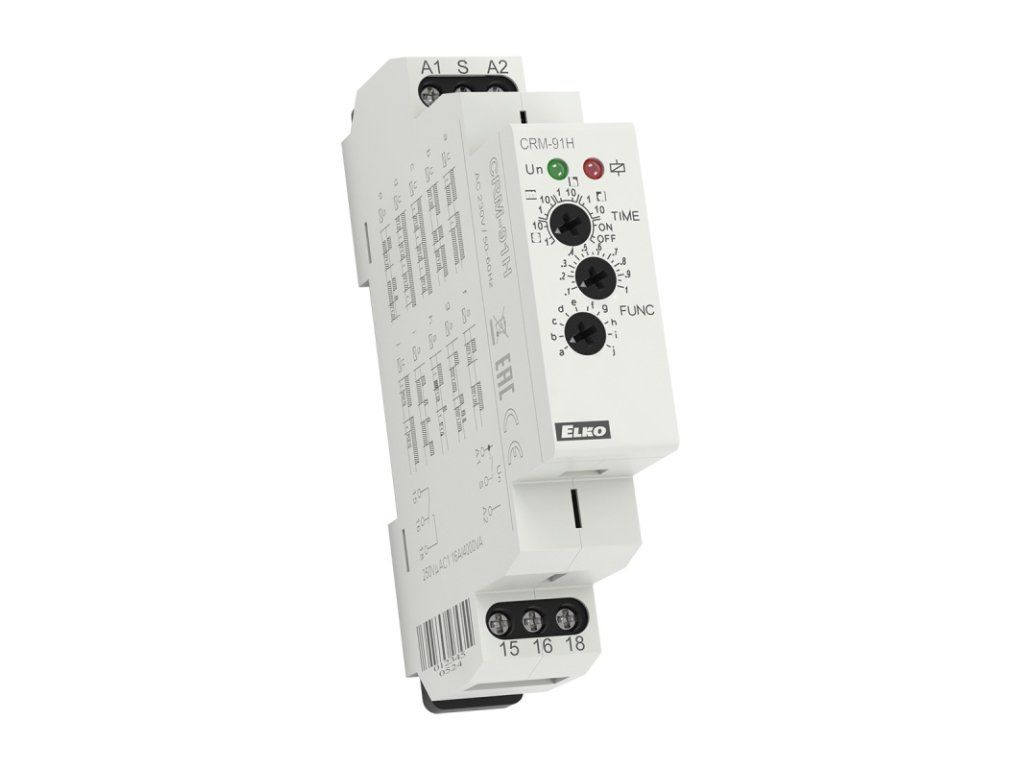

Multifunkčné časové relé ELKO EP CRM-91H/230V – 10 funkcií, 16A, 0.1s až 10 dní
Kód: CRM-91H/230
Podrobný popis
Expertný verdikt: CRM-91H je legendou medzi časovými relé a "povinnou výbavou" každého servisného kufríka. Vďaka 16 A kontaktu a univerzálnosti funkcií vyrieši 99 % požiadaviek na časovanie – od oneskoreného rozbehu motorov, cez dobeh ventilátorov, až po cyklovanie čerpadiel. Ak hľadáte spoľahlivosť a nepotrebujete univerzálne napájanie (UNI), verzia 230V je cenovo efektívnejšou voľbou pre bežné rozvádzače.
Kľúčové vlastnosti
- ✔ 10 funkcií: Oneskorený rozbeh/návrat, cyklovač, impulzné relé, oneskorenie po vypnutí a ďalšie.
- ✔ Extrémny rozsah: Nastaviteľný čas od 0.1 sekundy až do 10 dní (rozdelený do 10 rozsahov).
- ✔ Výkonný výstup: 16 A kontakt (4000 VA) zvládne aj priame spínanie elektrického kúrenia alebo motorov.
- ✔ Multifunkčná LED: Červená dióda blikaním alebo svietením presne indikuje stav výstupu a priebeh časovania.
- ✔ Galvanicky oddelené: Ovládací vstup S je galvanicky oddelený od napájania (v tejto verzii 230V je spojený s fázou).
Použitie v praxi
- Riadenie osvetlenia na schodiskách a chodbách (funkcia oneskorený návrat s možnosťou predĺženia).
- Ochrana čerpadiel pred častým spínaním (oneskorený rozbeh po výpadku).
- Pravidelné odvetrávanie miestností (cyklovač).
- Oneskorené vypnutie ventilátora po zhasnutí svetla (WC, kúpeľňa).
★ Rýchly výber / Na čo si dať pozor
- Táto verzia je len pre 230 V. Ak potrebujete napájanie 12–240 V AC/DC, zvoľte verziu CRM-91H/UNI.
- Maximálny trvalý prúd je 16 A. Pre vyššie záťaže alebo 3-fázové motory použite stýkač.
- Všetky časové relé a príslušenstvo nájdete v kategórii časové a súmrakové automaty.
Najčastejšie chyby pri výbere
- ✘ Zlé napätie: Pokus o napájanie verzie /230 napätím 12V alebo 24V nebude fungovať.
- ✘ Tlejivky v tlačidlách: Pripojenie veľkého počtu tlačidiel s tlejivkami na vstup S môže spôsobiť samovoľné spúšťanie (riešenie: kondenzátor).
Kedy je to správna voľba
- ✔ Ak potrebujete spoľahlivé a presné časovanie s možnosťou nastavenia "na mieru".
- ✔ Ak hľadáte univerzálny náhradný diel, ktorý pokryje väčšinu funkcií v rozvádzači.
Technické parametre
Kompatibilita a montáž
- Určené pre montáž na DIN lištu EN 60715.
- Nastavenie času a funkcií pomocou otočných prepínačov a potenciometra.
- Vyhovuje norme STN EN 61812-1 (Časové relé pre priemyselné a domové použitie).
- Spĺňa bezpečnostné požiadavky STN 33 2000-4-41.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi CRM-91H a CRM-93H?
CRM-91H má 1 výstupný kontakt (1x16A), zatiaľ čo CRM-93H má 3 výstupné kontakty (3x8A). Funkcie a časové rozsahy sú identické.
Môžem napájať túto verziu aj 24V DC?
Nie, verzia CRM-91H/230 je určená výhradne pre sieťové napätie AC 230 V. Pre DC napájanie potrebujete verziu CRM-91H/UNI.
Ako funguje funkcia "impulzné relé"?
V tejto funkcii relé mení stav výstupu pri každom impulze na vstupe S (stlačenie tlačidla). Funguje ako klasický "pamäťák" pre ovládanie svetla z viacerých miest.
Čo znamená "multifunkčná LED"?
LED nielen svieti (zopnuté) alebo nesvieti (vypnuté), ale aj bliká počas plynutia nastaveného času, čím vizuálne informuje o prebiehajúcom procese.
Je možné nastaviť čas presne na sekundu?
Áno, vďaka jemnému nastaveniu potenciometrom a voľbe správneho rozsahu je presnosť opakovania veľmi vysoká (odchýlka do 0.2%).
Môžem pripojiť záťaž priamo na relé?
Áno, pokiaľ prúd neprekročí 16 A (odporová záťaž). Pre indukčné záťaže (motory) je limit nižší, odporúčame do cca 1.5 kW (AC3).
Čo sa stane pri výpadku prúdu?
Relé sa resetuje. Po obnovení napájania začne plniť funkciu odznova (podľa nastaveného režimu), nepamätá si stav "uprostred" odpočítavania.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.068 kg |
| EAN: | 8595188112444 |
| Druh produktu: | Relé |
| Výrobca: | ELKO EP |
